BESCHREIBUNG

18

4.2

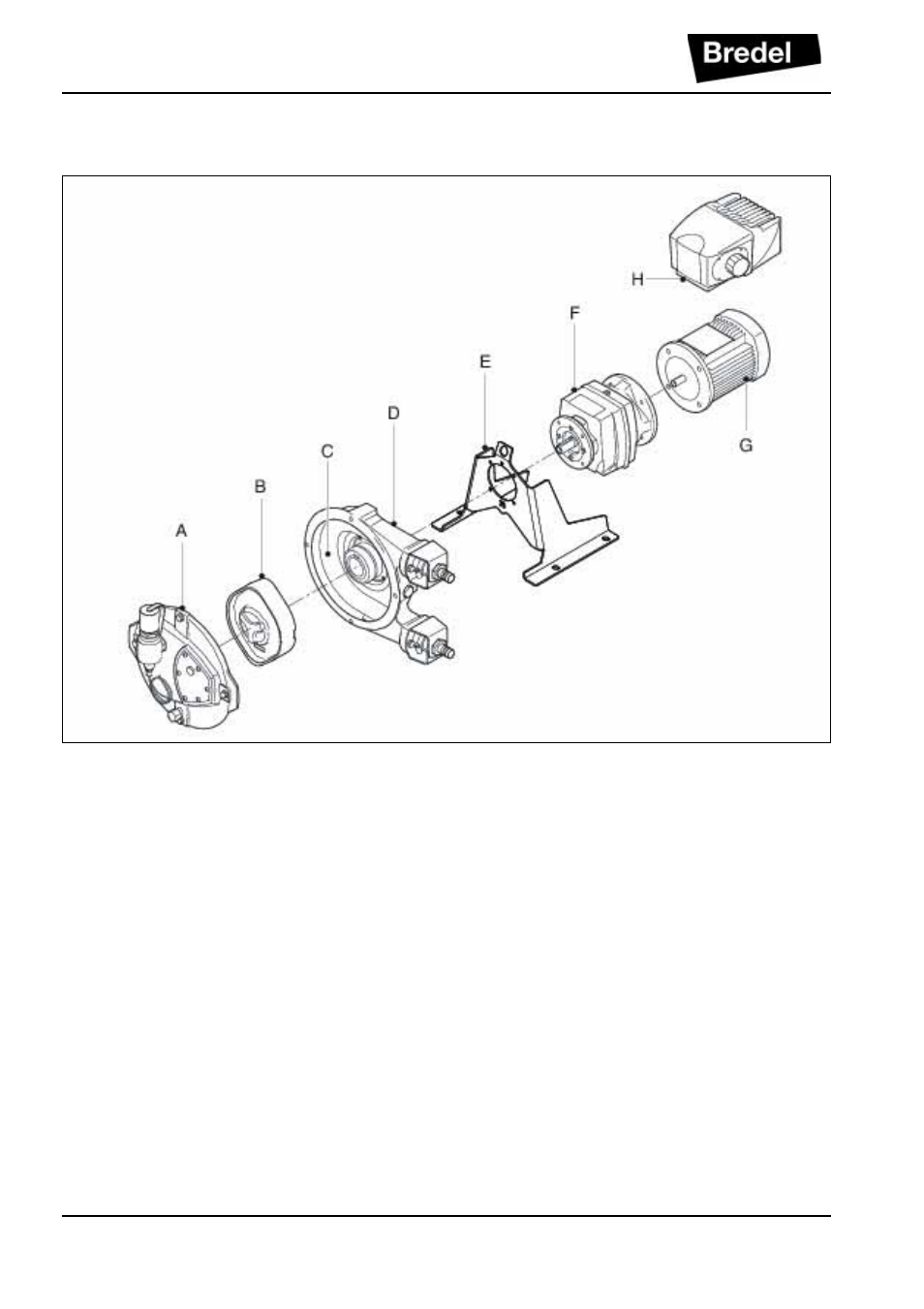

Aufbau der Pumpe

A:

Deckel

B:

Rotor

C:

Pumpenschlauch

D:

Pumpengehäuse

E:

Stütze

F:

Getriebe

G:

Elektromotor

H:

Frequenzregler

4.3

Betrieb der Pumpe

Das Innere des Pumpenkopfs besteht aus einem
speziell konstruiertem Pumpenschlauch (A), der innen
am Pumpengehäuse (B) anliegt. Beide Enden des
Schlauches sind an den Saug- und
Auslassanschlüssen angeschlossen. Im Zentrum des
