BESCHREIBUNG
19

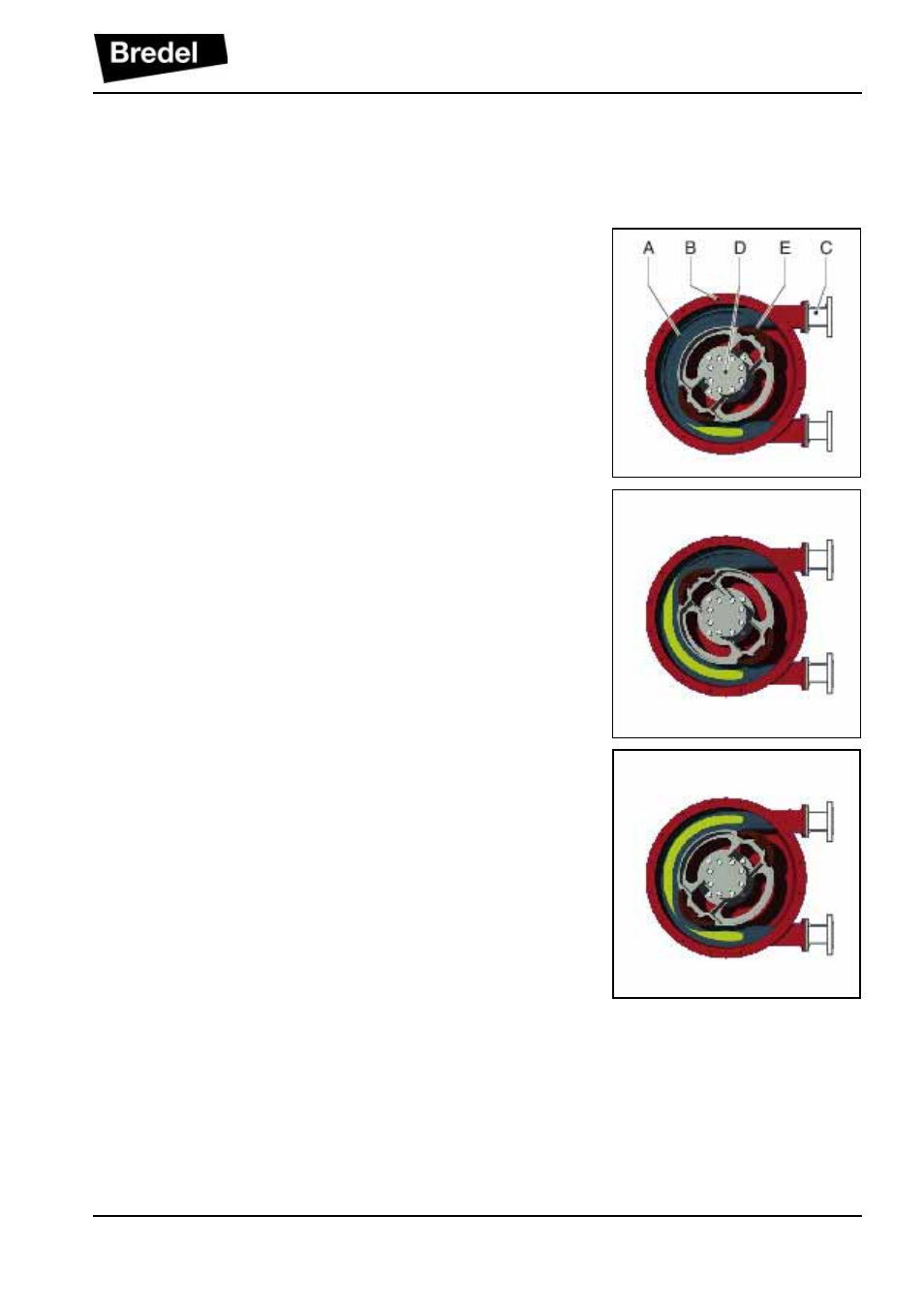

Pumpenkopfs befindet sich ein an ein Lager montierter
Rotor (D) mit zwei einander gegenüberliegenden
Gleitschuhen (E).
In der Phase 1 komprimiert der untere Gleitschuh durch
die Drehbewegung des Rotors den Pumpenschlauch,
wodurch Flüssigkeit durch den Schlauch befördert wird.
Nach dem Passieren des Gleitschuhs nimmt der
Schlauch auf Grund der mechanischen Eigenschaften
des Materials wieder seine ursprüngliche Form an.
In Phase 2 wird das Produkt durch die (ständige)
Drehbewegung des Rotors in den Schlauch gesogen.
In Phase 3 komprimiert der zweite Gleitschuh
anschließend den Pumpenschlauch. Durch die
kontinuierliche Drehbewegung des Rotors wird nicht
nur ständig weiteres Produkt in den Schlauch gesogen,
sondern das Produkt, das sich bereits im Schlauch
befindet, wird vom Gleitschuh herausgedrückt. Wenn
der erste Gleitschuh aus dem Pumpenschlauch
heraustritt, hat der zweite Gleitschuh den
Pumpenschlauch bereits geschlossen, so dass das
Produkt nicht zurückfließen kann. Diese Methode der
Flüssigkeitsbeförderung ist auch als
"Verdrängungsprinzip" bekannt.
