Watson-Marlow 120S/DV - Handbuch (Seite 26)

Watson-Marlow-Pumpenkopf 114DV: Bedienungsanleitung 5

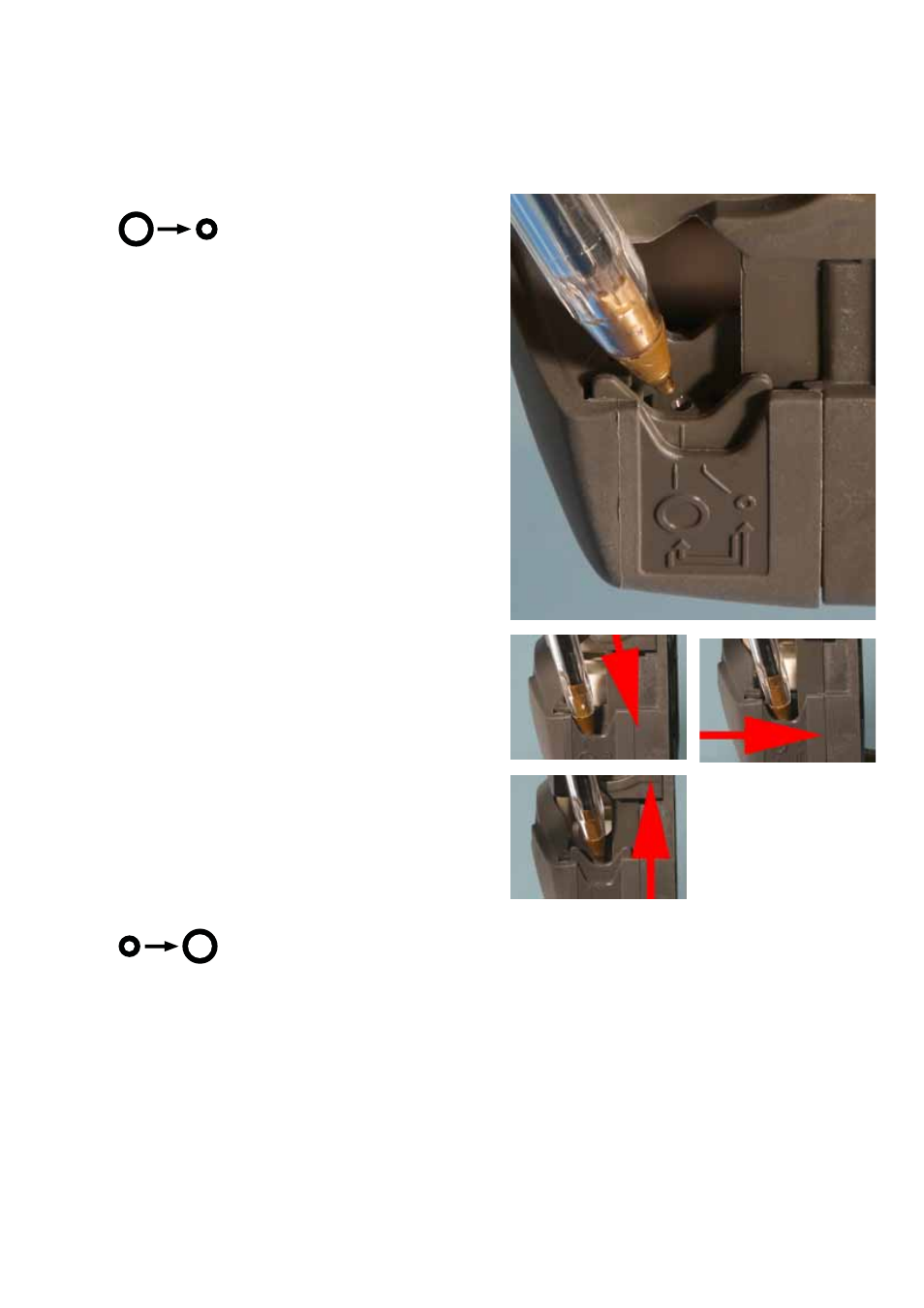

Übergang von der großen zur
kleinen Schlaucheinstellung
Drücken Sie nach unten und etwas von der
Vorderseite des Pumpenkopfs weg, wie im
ersten obigen Bild gezeigt.
Halten Sie den angewinkelten Abwärtsdruck bei
und drücken Sie von der Vorderseite des
Pumpenkopfs weg. Die Backe rastet in einer
neuen Position ein.
Lassen Sie den Druck ab. Die Backe wird ange-
hoben und korrekt ausgerichtet. Wenn sie nicht
angehoben wird, wiederholen Sie den Vorgang
und halten Sie den Abwärtsdruck bis zur
Freigabe aufrecht.
Stellen Sie den Schlauchhalter auf der anderen
Seite des Pumpenkopfs auf dieselbe Weise ein.
Übergang von der kleinen zur
großen Schlaucheinstellung
Führen Sie den oben beschriebenen Vorgang
durch, drücken Sie jedoch zur Vorderseite des
Pumpenkopfs hin.
Klappen Sie die Abdeckung ganz nach oben.
Setzen Sie den spitzen Gegenstamd nach unten
zeigend an der hier abgebildeten kleinen
Vertiefung an.
Hinweis: Die Bilder auf der vorigen Seite zeigen die
richtigen Positionen der Schlauchhalter für kleine
und große Schläuche. Wenn ein Schlauchhalter zum
Körper des Pumpenkopfs vertikal ist, dann ist er
falsch positioniert. Zu seiner Neupositionierung
folgen Sie bitte den obigen Anweisungen.
3.5.1 Neupositionierung
des Schlauchhalters
Schalten Sie die Pumpe vor Änderung der
Schlauchhalterposition ab. Verwenden Sie einen
spitzen Gegenstand wie z. B. einen Kugelschreiber,
um die unteren Schlauchhalter auf beiden Seiten
des Pumpenkopfs neu zu positionieren.
