Den zweiten D-förmigen Flansch des Schlauchelementes saugseitig (linke Seite) durch
Verschieben der Schlauchklemme einsetzen. (Durch Anheben der gleitenden
Schlauchklemme lässt sich der Vorgang erleichtern).
Die linke Seite des Schlauchbettes so richten, dass sich der Haltebolzen einsetzen lässt.
Den Haltebolzen mit dem mitgelieferten 6 mm Innensechskantschlüssel festziehen.
Beide Befestigungsschrauben des Schlauchbettes mit einem 10 mm Inbus und einem
Drehmoment von 3 Nm anziehen.
Beide Enden des Elementes mit genormten Anschlüssen an das Leitungssystem
anschließen.
19 Einbau einer Erweiterungspumpenkopf

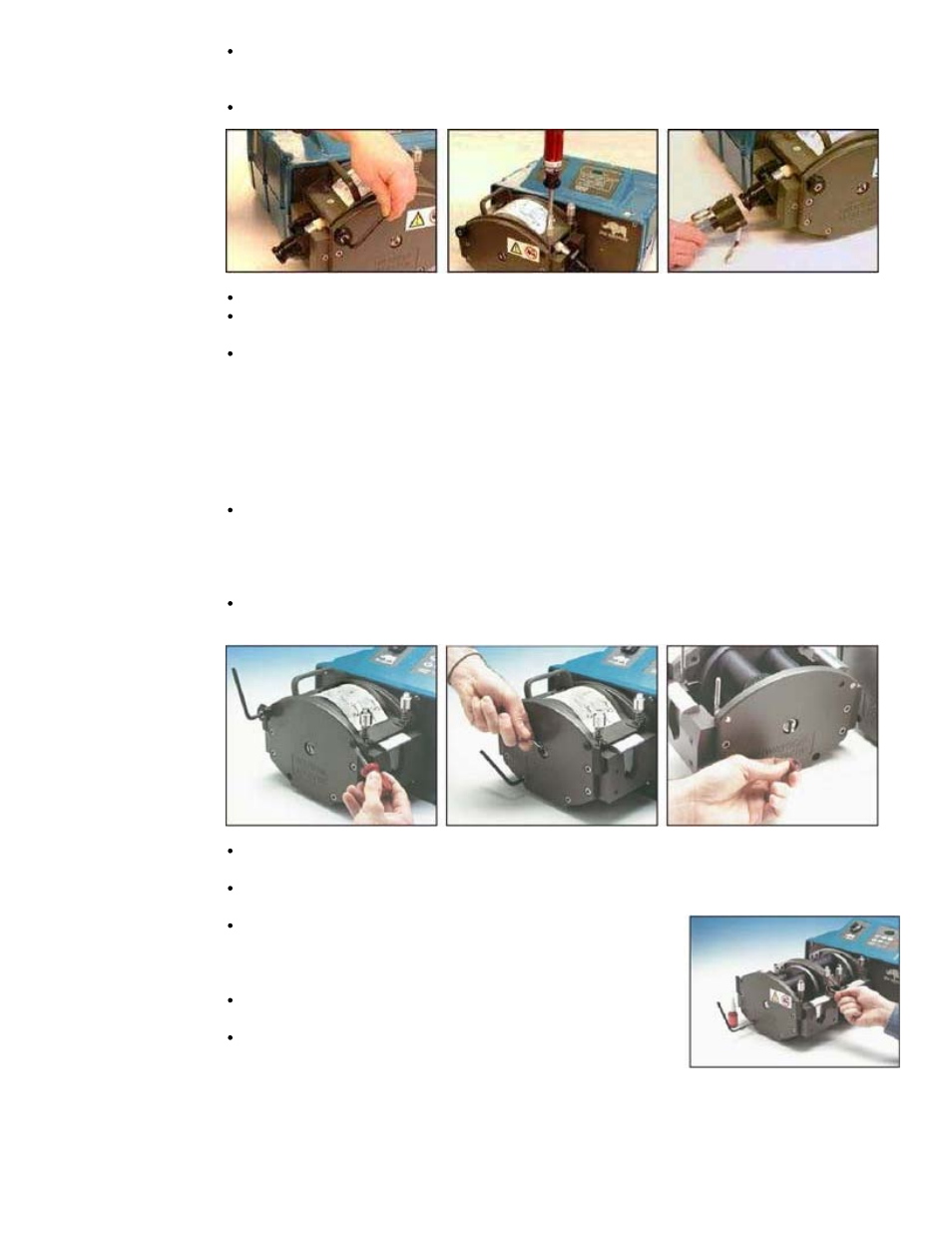

Der Einbau einer Erweiterungspumpenkopf erfolgt in derselben Weise wie beim Einbau der
Standard-Pumpenköpfe 701R und 701RE. Das Verfahren für Typ 701R ist unten dargestellt.
Folgende Teile des Standardpumpenkopfes entfernen:
Stopfen aus der Gewindebohrung in der oberen rechten Ecke;
Befestigungsschraube des Schlauchbetts und das Schlauchbett;
Schraube in der Nut der Zentralwelle;
Innensechskantschraube M8 x 16 unten links am Standardpumpenkopf.
Den Mitnehmer der Antriebswelle des Erweiterungspumpenkopfes mit dem beigefügten Fett
einschmieren.
Die Innensechskantschraube M8 x 16 oben rechts an der Rückwand der
Erweiterungspumpenkopf mit Schraubensicherungslack sichern.
Den Mitnehmer der Antriebswelle des Erweiterungspumpenkopf an der Nut der
Antriebswelle des Standard-Pumpenkopfes ausrichten.
Den Erweiterungspumpenkopf am Standardpumpenkopf
montieren. Die Rückwand des Erweiterungspumpenkopfes
muss flach an der Frontplatte des Standardpumpenkopfes
anliegen.
Die Inbusschraube mit dem mitgelieferten modifizierten 6
mm Innensechskantschlüssel leicht anziehen.
Die Inbusschraube M8 x 170 unten links an der Frontplatte
des Erweiterungspumpenkopfes mit
Schraubensicherungslack sichern und diese im Wechsel
mit der M8-Schlüsselk opfschraube an der Rückwand festziehen.
