Kalibrierung so lange wiederholen, bis das Verhalten der Pumpe exakt den Vorgaben
entspricht.

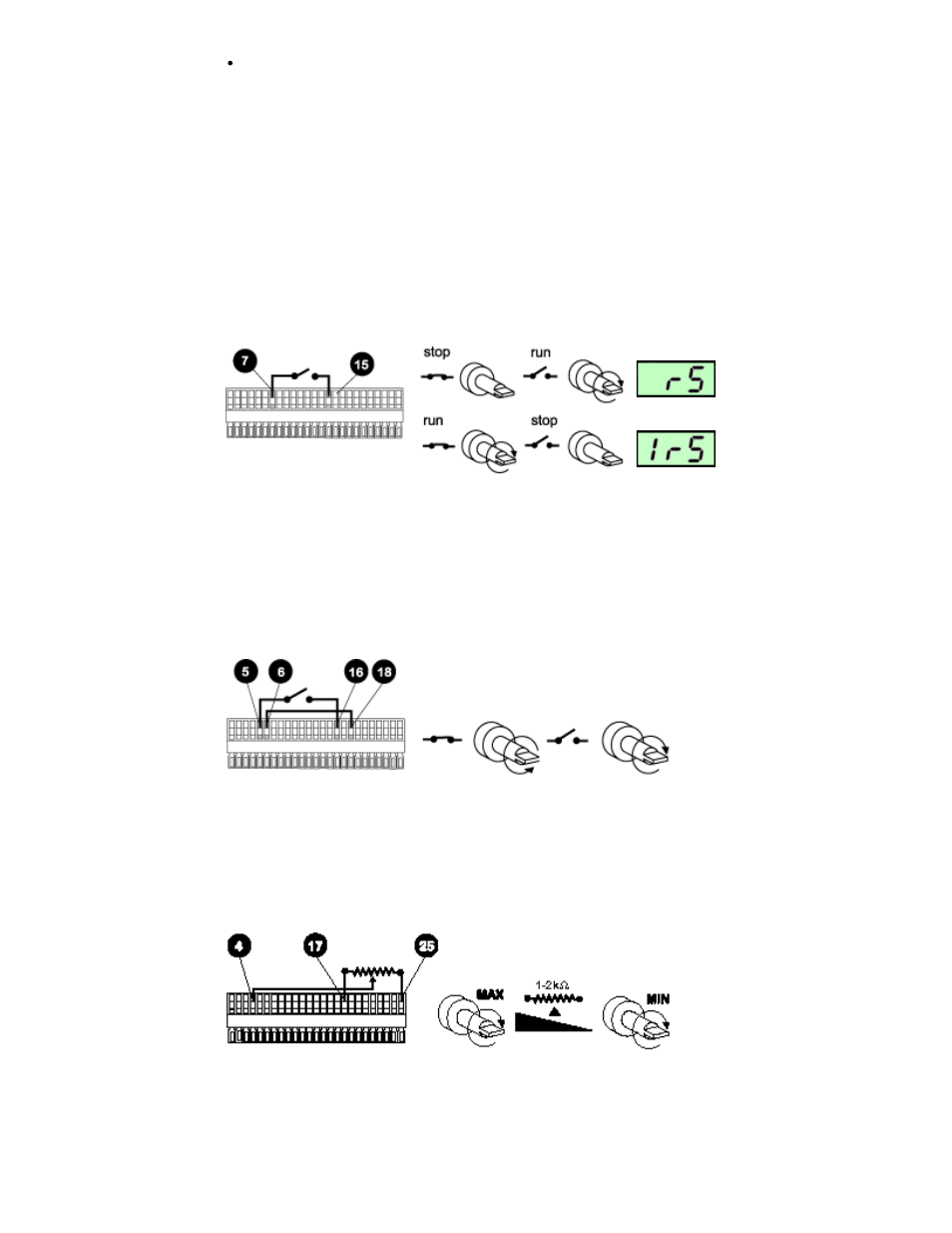

12 Fernbedienung Automatik/Handbetrieb und

TTL-Option

Stop/Start

Fernbedienung an den Stiften 7 und 15 der 25-poligen Steckverbindung anschließen.

Alternativ ein TTL-Eingangssignal (low 0 V, high 5 V) an Pin 7 anschließen. Tiefer Pegel

schaltet die Pumpe aus, hoher Pegel startet die Pumpe. Ohne Fernbedienung arbeitet die

Pumpe entsprechend der Werkseinstellung. Die Pumpe läßt sich fernsteuern mittels eines

Stop-Signals oder eines invertierten Stop-Signals. Dazu gleichzeitig die Tasten Stop und

CW/CCW betätigen. Es wird 2 s lang der aktuelle Schaltzustand angezeigt: RS für Standard-

Fernschaltung, IRS für invertierte Fernschaltung.

Drehrichtung

Den externen Steuerschalter an den Kontakten 5 und 16 anschließen. Die Kontakte 6 und 16

am 25-poligen Steckverbinder überbrücken, um den Schalter an der Frontplatte außer

Funktion zu setzen. Bei geöffnetem Kontakt dreht die Pumpe im Uhrzeigersinn, bei

geschlossenem Kontakt entgegen dem Uhrzeigersinn.

Alternativ ein TTL-Eingangssignal (low 0 V, high 5 V) an Pin 5 anschließen. Tiefer Pegel ergibt

Laufrichtung im Gegenuhrzeigersinn, hoher Pegel im Uhrzeigersinn. Ohne Signal arbeitet die

Pumpe entsprechend der Werkseinstellung (Drehrichtung im Uhrzeigersinn).

Drehzahl

Ein Fernbedienungspotentiometer mit einem Nennwert zwischen 1 kOhm und 2 kOhm und

einer Mindestleistung von 0,25 W wie dargestellt anschließen. Bei Verwendung eines

Fernbedienungspotentiometers darf gleichzeitig kein anderes Analogsignal anstehen. Das

Signal zur Drehzahlsteuerung muss in Relation zur Minimum- und Maximaleinstellung des

Potentiometers kalibriert werden. Hierzu die offset- und range-Regelwiderstände einstellen wie

oben im Absatz Kalibrierung beschrieben.

Zustandskontrolle

Der Start/Stop-Zustand der Pumpe lässt sich mit Hilfe eines 5 V Hi/Lo Signals überwachen,

das am 25-poligen Steckverbinder an der Rückseite der Pumpe verfügbar ist. Dieses Signal

ändert sich, sobald der Motor anläuft oder anhält.
