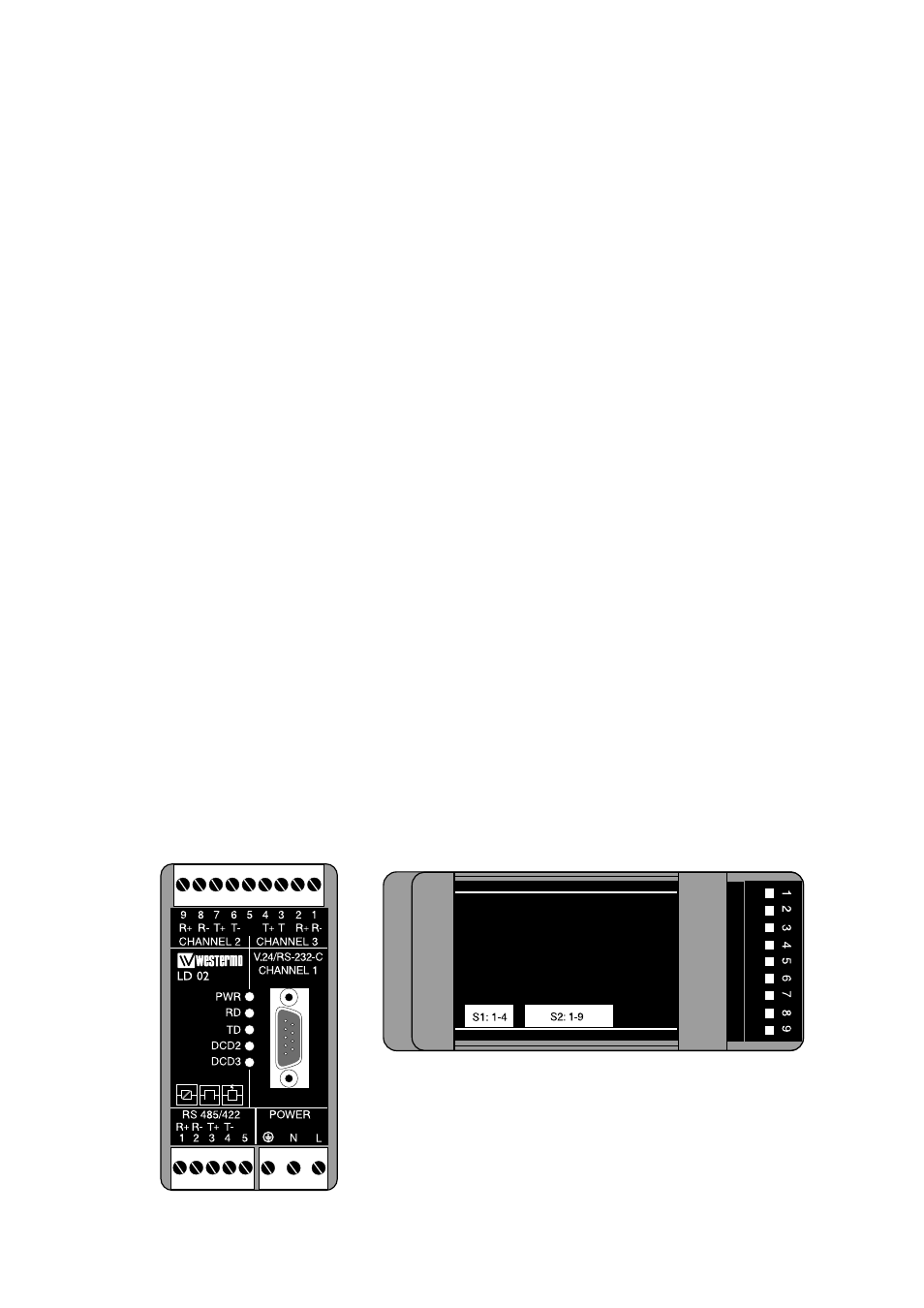

Beschreibung LD-02
Das LD-02 wurde in erster Linie als Leitungsteiler entwickelt, kann aber auch als
Schnittstellen Konverter, von Westermo’s 10mA Stromschleife (W1) auf RS-232
oder RS-422/485, benutzt werden.
Das LD-02 besitzt 4 Kanäle. Kanal 1 ist eine RS-232 Schnittstelle und Kanal 2 & 3 sind
W1 Schnittstellen. Kanal 4 ist eine RS-422/485 Schnittstelle. Jedes LD-02 kann zusätzlich
zur W1 Leitungsteilung, in RS-232 und RS-422/485, noch das W1 Signal verstärken
(Repeater Funktion) und Mehrpunktnetzwerke mit bis zu 14 in Reihe geschalteten
LD-02‘s aufbauen. Das LD-02 ist zwischen den Schnittstellen komplett galvanisch Isoliert.
Die RS-232 und RS-422/485 Schnittstellen sind parallel geschaltet, somit ist eine gleich-
zeitige Nutzung nicht möglich. Das LD-02 wird benutzt um ein RS-422/485 Netzwerk zu
erweitern. Bei einer 9600 Bit/s Kommunikation beträgt die maximale Strecke zwischen
zwei Geräten 2500m.
15 6156-2002
DIP-Schalter Einstellung
Das LD-02 bietet verschiedene Einstellmöglichkeiten zur Abstimmung auf verschieden-
ste Betriebsverhälnisse. Um die DIP-Schalter einzustellen muß die Gehäuseabdeckung
z.B. mit Hilfe eines Schraubendrehers abgenommen werden.
ACHTUNG! ANGESCHLOSSENE
GERÄTE NICHT ÖFFNEN
-
