7
6044-2002

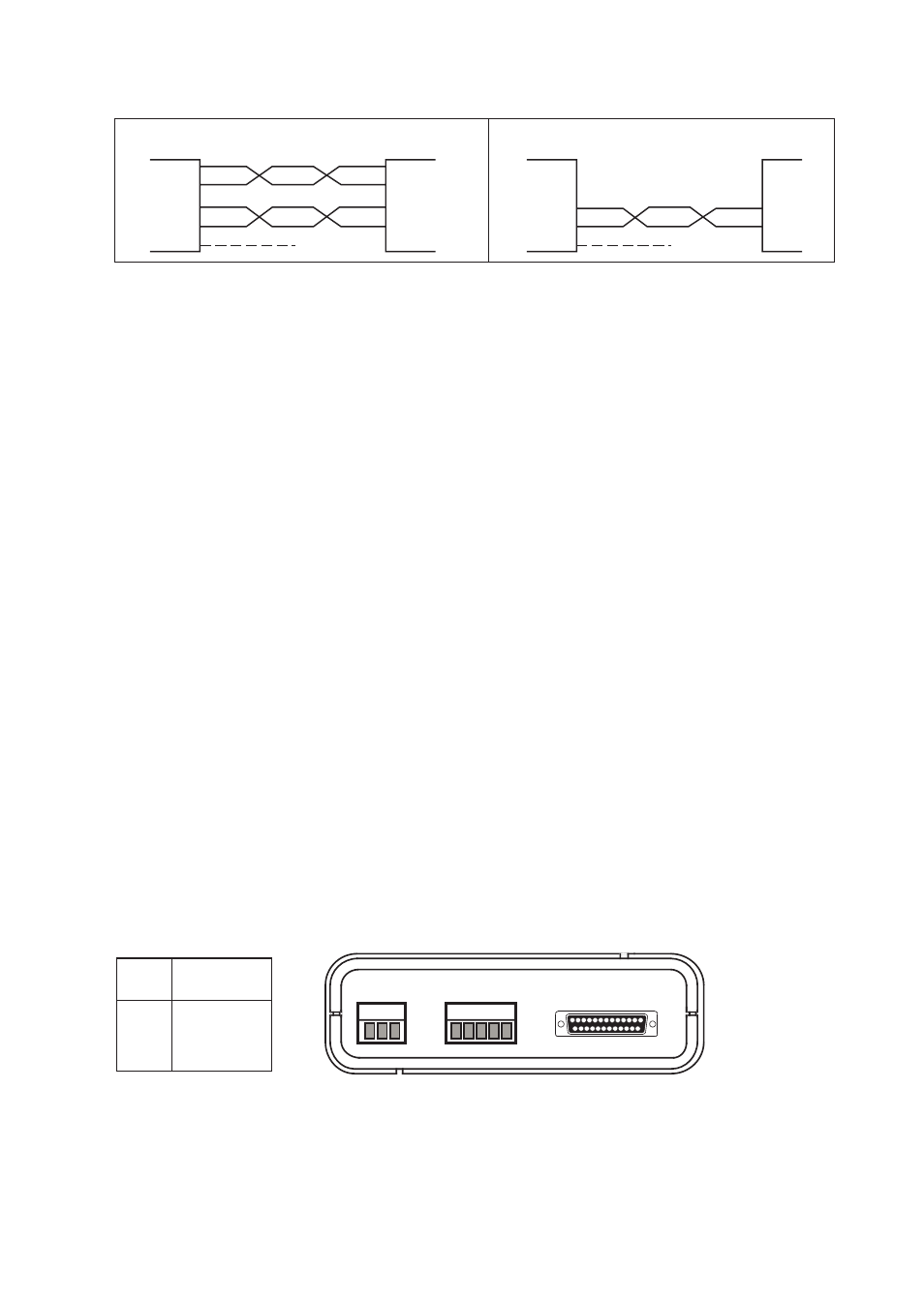

Linjekoppling
Överföringsavstånd (gränssnitt 2)
Använd partvinnad kabel. Max ledningslängd 1200 m (gäller för kabel med area 0,3 mm
2
och kapacitans 42 pF/m)
Överföringsegenskaperna förbättras med sänkt kapacitans och ökad kabelarea.
I störningsrik miljö bör skärmad kabel användas.
1) Om skärmad kabel används, anslut skärmen endast i en ände för att undvika jordströmmar.
Tvinnade trådpar
A’
B’
A
B
Sändare
Mottagare
MA-44
Mottagare
Sändare
Skärm
1)
1
2
3
4
5
3
4
5
A/A’
B/B’
Sändare/
Mottagare
A/A’
B/B’
MA-44
Sändare/
Mottagare
2-tråd
4-tråd
Tvinnade trådpar
RS-422
utrustning
A
B
A’
B’
RS-485
utrustning
Skärm
1)
MA-44 DC
Specifikationer
Inspänningsområde
12–36 V DC
Effektförbrukning
Max 2 W
Isolationsspänning
1 000 V
Säkring F1
1,6 A snabb 5x20 mm
I övrigt gäller MA-44 AC specifikationerna
Inställningar
Enligt MA-44 AC
Anslutning
Enligt MA-44 AC, förutom matning
Ansl.
nr.
Benämning
1
+ Spänning
2
– Spänning
3
1 2 3 4 5
V.24/RS-232-C
CONNECTION
LINE
CONNECTION
1 2 3
POWER
12-36VDC
