3 6186-2003
Inställningar
MM-14 kan genom inställningar anpassas till ett flertal olika driftförhållanden.

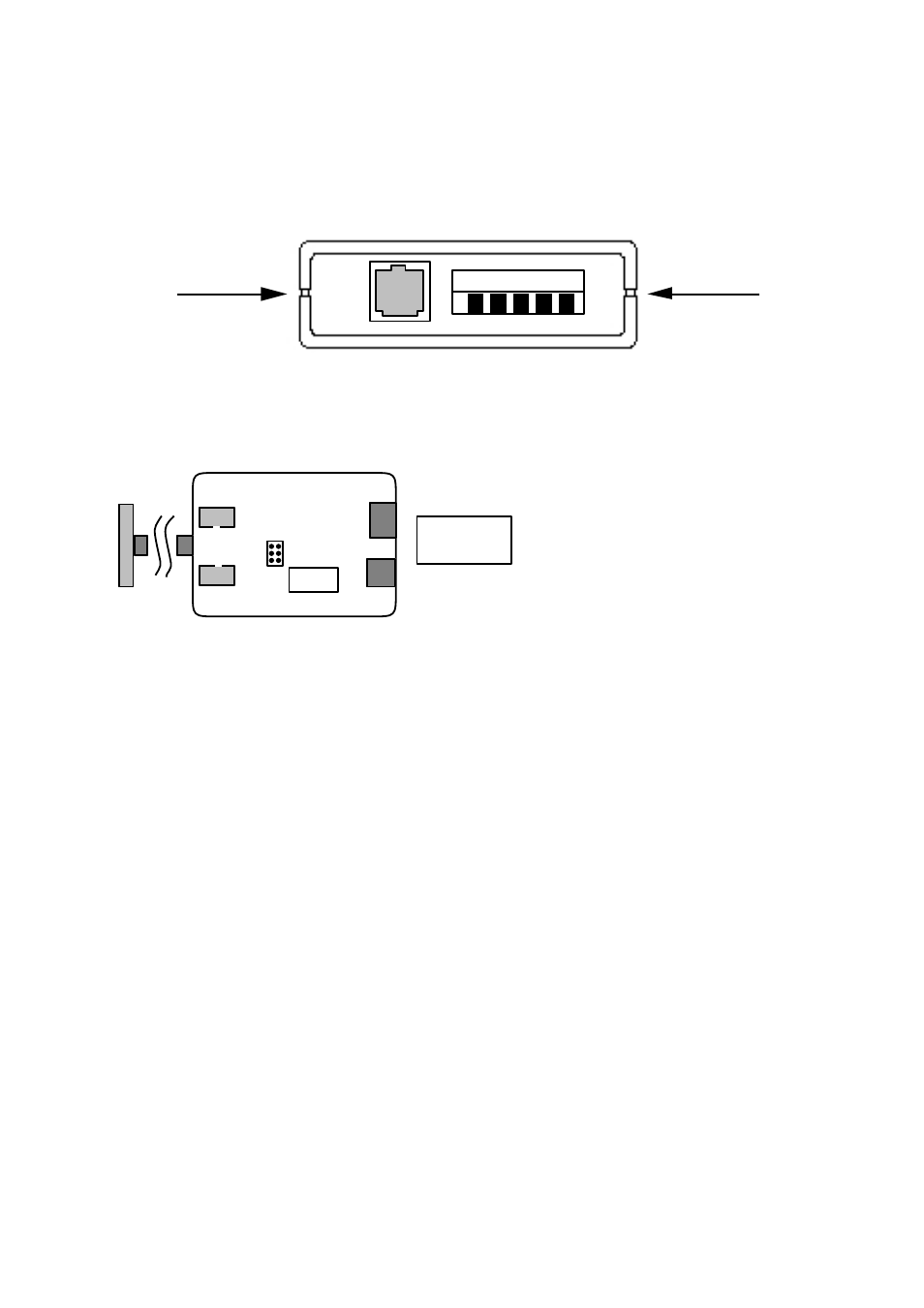

Samtliga omkopplare i MM-14 görs åtkomliga genom att lådans lock avlägsnas.
Detta sker lätt med hjälp av t ex en skruvmejsel.
LINE
1 2 3 4 5
S1
1 2 3 4 5 6
ON
OFF
DTE
DCE
X2
X1
J2 J1
1 2 3
S1 Val av kontrollsignal för
aktivering av sändare
(bärvåg)
Val av signal för styrning
av CTS/DTR
X1/X2 Val av funktion
DCE/DTE
(Kabeln placeras i
önskad kontakt)
J1/J2 Val av intern/extern
matning
9/25-polig.
D-sub
Omkopplarna är placerade och har funktion enligt beskrivning nedan:
Placering på kretskort: Funktion:
