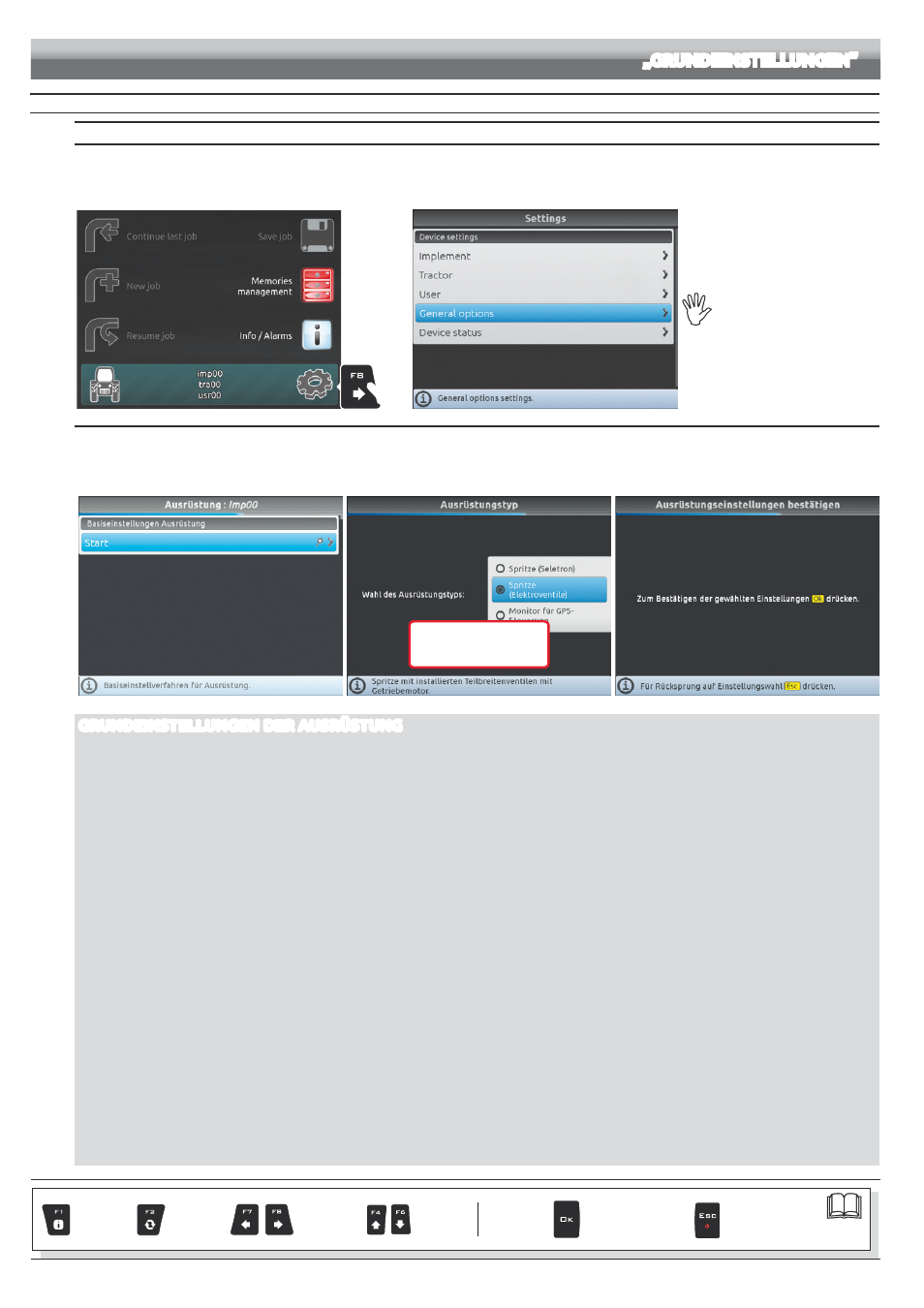

ARAG Bravo 400S Crop sprayer - Handbuch (Seite 18)

18
PROGRAMMIERUNG „GRUNDEINSTELLUNGEN”
9 GrundeinStellunGen
bedienerfÜhrunG beiM eSten einSchalten
1 einStellen der benutzerSprache
- Auf der Bildschirmseite „HOME” (Abb. 33)
F8 drücken, um das Menü Settings (Abb. 34) zu öffnen.
- Wählen Sie die Angabe General options > Language und stellen Sie die Benutzersprache des Bravo 400S ein.
- Drücken Sie ESC und kehren Sie zum Menü Einstellungen zurück. Wählen Sie jetzt die Angabe Ausrüstung und fahren Sie mit der Bedienerführung Abb. 35 fort.

1
Abb. 33 Abb. 34
Bezüglich einer korrekten
Anwendung der Tasten während
der Programmierung verweisen
wir auf Abs. 7.4.
2 auSrÜStunG
- Beim ersten Einschalten der Vorrichtung führt der Bravo 400S Sie bei der Konfiguration der Ausrüstung : Folgen Sie den vorgeschlagenen Passagen und wählen
Sie die gewünschten Optionen aus (Beispiel auf Abb. 36). OK : nächster Schritt ESC : vorheriger Schritt.
- Wenn die Meldung Abb. 37 erscheint, ist die Konfiguration der Ausrüstung beendet. Drücken Sie auf OK .
- Drücken Sie ESC und kehren Sie zum Menü Einstellungen zurück. Wählen Sie jetzt die Angabe Traktor und fahren Sie mit der Bedienerführung Abb. 38 fort.
Abb. 35
OK nächster Schritt
ESC Vorheriger Schritt
Abb. 36 Abb. 37
GRUNDEINSTELLUNGEN DER AUSRÜSTUNG
• AUSRÜSTUNGSTYP
Spritze (Seletron) : Anlage mit Seletron Ventilen.
Spritze (Elektroventile) : Anlage mit elektrisch betätigten Ventilen - mit Getriebemotor.
Monitor für GPS-Steuerung : Bravo 400S wird ausschließlich zur Fahrunterstützung verwendet, steuert aber nicht die Behandlung (kein RCU-Anschluss).
• Anschlusstyp der Ausrüstung
3-Punkte-Anschluss : gefahrene Landwirtschaftsmaschine / selbstfahrende Landwirtschaftsmaschine
Zughaken : geschleppte Landwirtschaftsmaschine
• HAUPTVENTIL
An der Regelarmatur installierter Hauptschaltventiltyp:
Keines
2 Wege (Ablassventil)
3 Wege (Hauptventil)
• SENSOR F. DURCHFL.BERECH.
Zur Durchflussmengenberechnung verwendete Vorrichtung:
Durchflussmesser
Druck : Der gemessene Druck wird zur Berechnung der Dosierung verwendet.
Beide : Innerhalb der Arbeitsgrenzwerte verwendet der Computer den Durchflussmesser, sobald diese Werte überschritten werden, kommt der Drucksensor zum
Einsatz (NUR wenn in angemessener Weise konfiguriert).
• WECHSELSCHALTERTAFEL
Sequentielle Teilbreitenschalter : Wechselschaltertafel mit sequentieller Steuerung
5 Teilbreitenschalter (Direkt) : 5-Wege-Wechselschaltertafel
7 Teilbreitenschalter (Direkt) : 7-Wege-Wechselschaltertafel
• ANZAHL DER TEILBREITEN
Gesamtzahl der Teilbreiten. Bei Vorhandensein von mehr als 7 Teilbreiten, 3-Draht-Ventile anschließen.
• QUELLE FÜR BEHäLTERSTAND
Zum Lesen des Behälterfüllstands verwendete Vorrichtung:
Manuell : Es gibt keine angeschlossene Vorrichtung
Durchflussmesser für Befüllung
Behälterfüllstandsensor
FolGT > > >
Abs.
7.4
Funktion oder
Änderung des
Werts beenden Zugang oder
Änderung des Werts
bestätigen. Durch-
scrollen
(LI / RE) Löschen
gewählter
Buchstabe Daten
erhöhen /
mindern Durch-
scrollen
(AUF / AB) Eingabe
gewählter
Buchstabe
