Seite 6: Installation
6
5
anordnunG an der landwirtSchaftSMaSchine
5.1
Empfohlenes Anlagenlayout

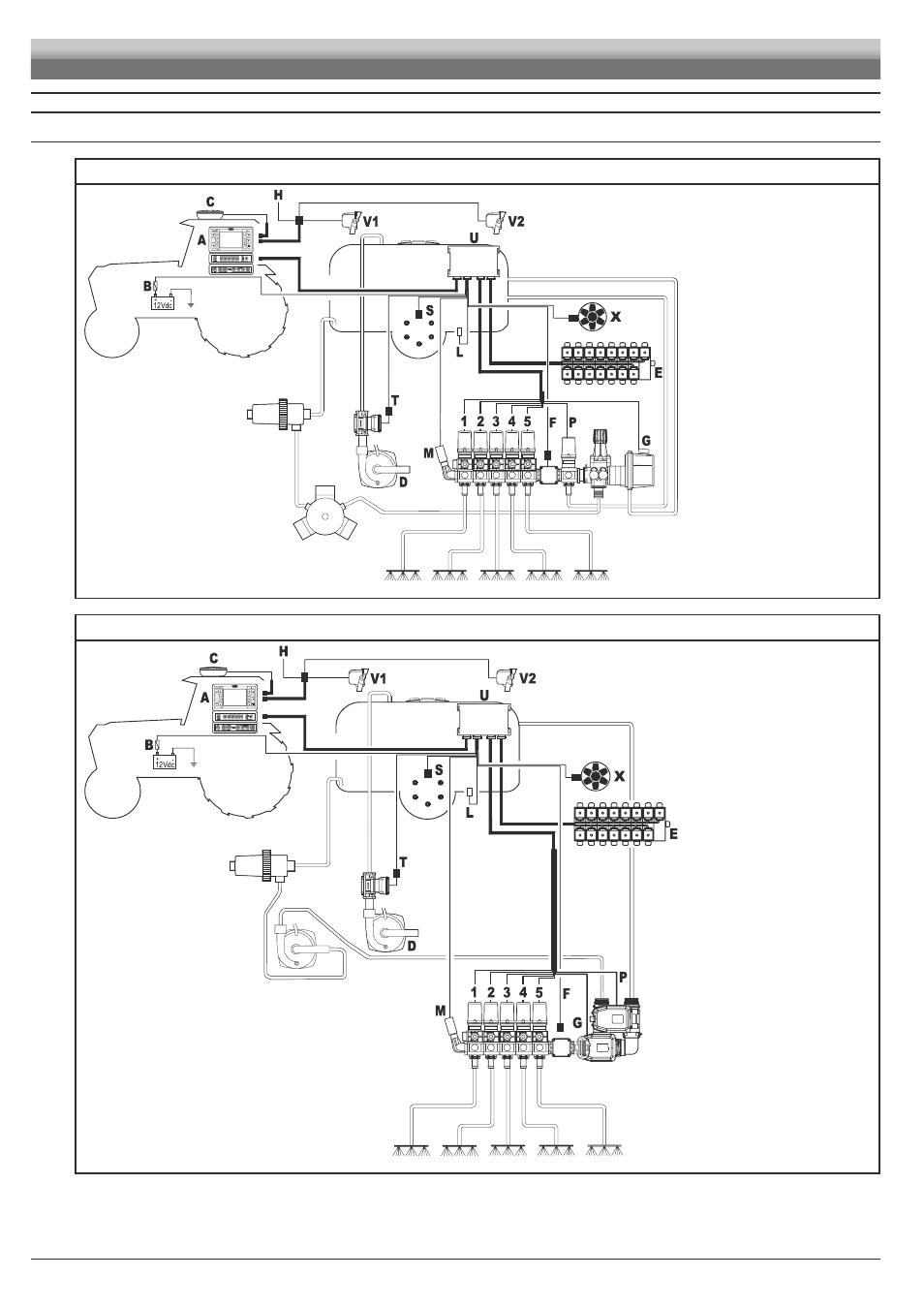

MontaGeScheMa fÜr MaSchinen fÜr den pflanzenSchutz Mit MeMbranpuMpe
Abb. 2
Verzeichnis:
A Monitor
b Batterie
c GPS-Empfänger
d Füllpumpe
e
Ölhydraulische Armatur
F Durchflussmesser
G Hauptventil
h
Allgemeine externe Steuerung
l Füllstandsensor
m Drucksensor
P Regelventil
S Geschwindigkeitssensor
t
Durchflussmesser für Befüllung
u
Steuereinheit (RCU)
v1 Kamera 1
v2 Kamera 2
X UPM-Sensor
1-13 Teilbreitenventile
MontaGeScheMa fÜr MaSchinen fÜr den pflanzenSchutz Mit zentrifuGalpuMpe
Abb. 3
Verzeichnis:
A Monitor
b Batterie
c GPS-Empfänger
d Füllpumpe
e
Ölhydraulische Armatur
F Durchflussmesser
G Hauptventil
h
Allgemeine externe Steuerung
l Füllstandsensor
m Drucksensor
P Regelventil
S Geschwindigkeitssensor
t
Durchflussmesser für Befüllung
u
Steuereinheit (RCU)
v1 Kamera 1
v2 Kamera 2
X UPM-Sensor
1-13 Teilbreitenventile
INSTALLATION
