Installation
Für die Installation des DVR benötigen Sie keine speziellen Werkzeuge. Angaben zu anderen zum System
gehörenden Komponenten finden Sie in den jeweiligen Installationshandbüchern.
Der DVR kann sowohl mit NTSC-als auch mit PAL-Geräten verwendet werden.
HINWEIS: NTSC-und PAL-Geräte können nicht gleichzeitig verwendet werden. So ist es z.B. nicht möglich,
eine PAL-Kamera mit einem NTSC-Monitor zu verwenden.

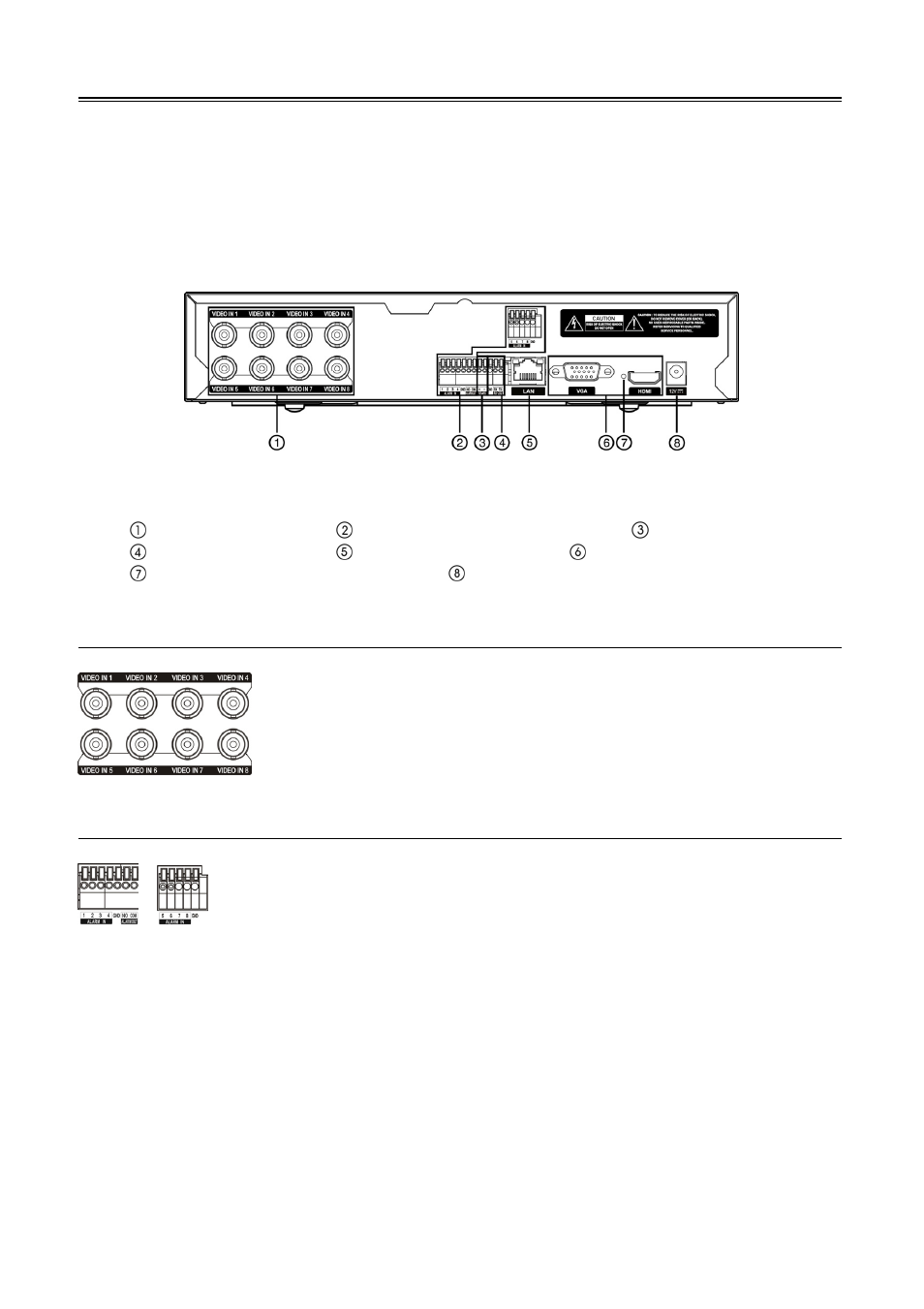

< Rückseite des 8-Kanal-DVR >
Videoeingäng Alarmeingänge/Alarmausgang RS485 Anschluss
RS232 Anschluss Netzwerkanschluss Videoausgang
Schalter für Werkeinstellungen Netzkabelanschluss
Videoeingäng
Alarmeingänge/Alarmausgang
Alarm 1 bis 8 (Alarmeingänge): Mithilfe externer Geräte können Sie dem DVR Signale geben, sodass er auf
Ereignisse reagiert. So können Sie z. B. mechanische oder elektrische Schalter an die Alarm In-Anschlüsse
(Alarmeingänge) und die GND-Anschlüsse (Masse) anschließen. Die Schwellenspannung elektrischer Schalter
für NC (Ruhekontakt) liegt über 2,4V und für NO (Arbeitskontakt) unter 0,3V und sollte für wenigstens 0,5
Sekunden stabil sein, um erkannt zu werden. Der Spannungsbereich des Alarmeingangs reicht von 0V bis 5V.
GND (Masse): Schließen Sie die Masse des Alarmeingangs und/oder Alarmausgangs an den GND-Anschluss an.
HINWEIS: Alle mit GND gekennzeichneten Anschlüsse verfügen über eine gemeinsame Masse.
Verbinden Sie die Videoquellen und die VIDEO IN-BNC-Anschlüsse mithilfe
von Koaxialkabeln.
HINWEIS: Zum Anschließen eines Kabels an der Alarmsteckerleiste drücken Sie
die Taste nach unten, führen den Draht in die Öffnung unterhalb der Taste ein und
lassen die Taste wieder los. Ziehen Sie dann einmal vorsichtig am Draht, um zu
überprüfen, ob er fest angeschlossen ist. Um den Draht wieder zu lösen, drücken
Sie wieder die oben genannte Taste, ziehen den Draht heraus und lassen die Taste
wieder los.
