13
Ei
nr
icht
en
d
er H
ar
dwa
re
2

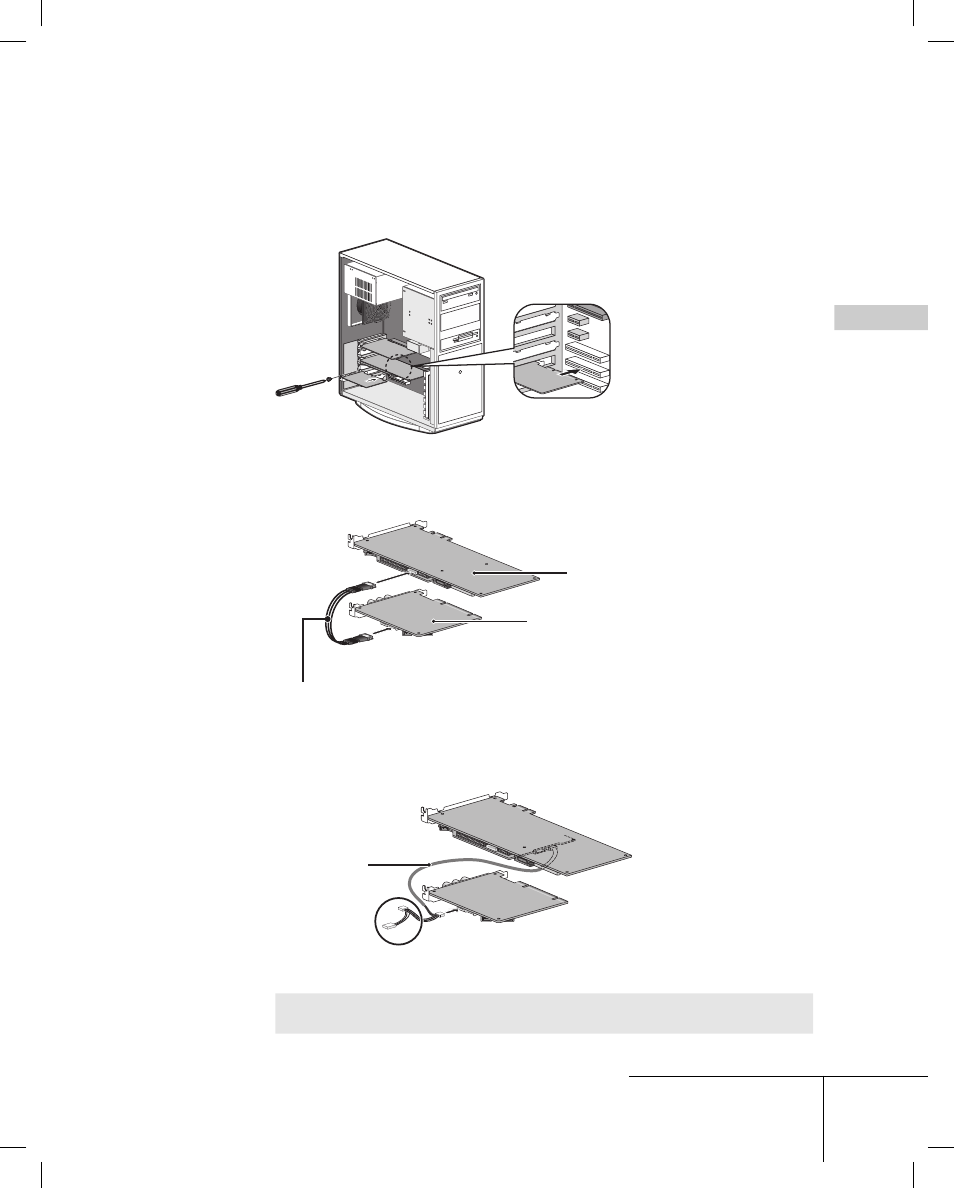

Setzen Sie die Erweiterungskarte (HX-HD1) fest in den PCI-
Steckplatz ein und fi xieren Sie den Befestigungswinkel
vorläufi g.
3
Verbinden Sie Hauptplatine und Erweiterungsplatine mit
dem Platinenverbindungskabel (6-Pin auf 6-Pin).
Platinenverbindungskabel (6-Pin auf 6-Pin)
Hauptplatine
Erweiterungsplatine (HX-HD1)
4
Verbinden Sie Hauptplatine und Erweiterungsplatine mit
dem Audiokabel (4-Pin auf 4-Pin).
Audiokabel
(4-Pin auf 4-Pin)
*
* Diese beiden Anschlüsse nicht zum Anschließen der Erweiterungsplatine verwenden.
INFO Weitere Informationen zur Audioausgabe fi nden Sie unter
"Audioausgabe" auf Seite 16. •
