Aufstellen und Befestigen
Sie können den ND 221 B mit M4-Schrauben am Boden
befestigen (siehe Abbildung rechts).

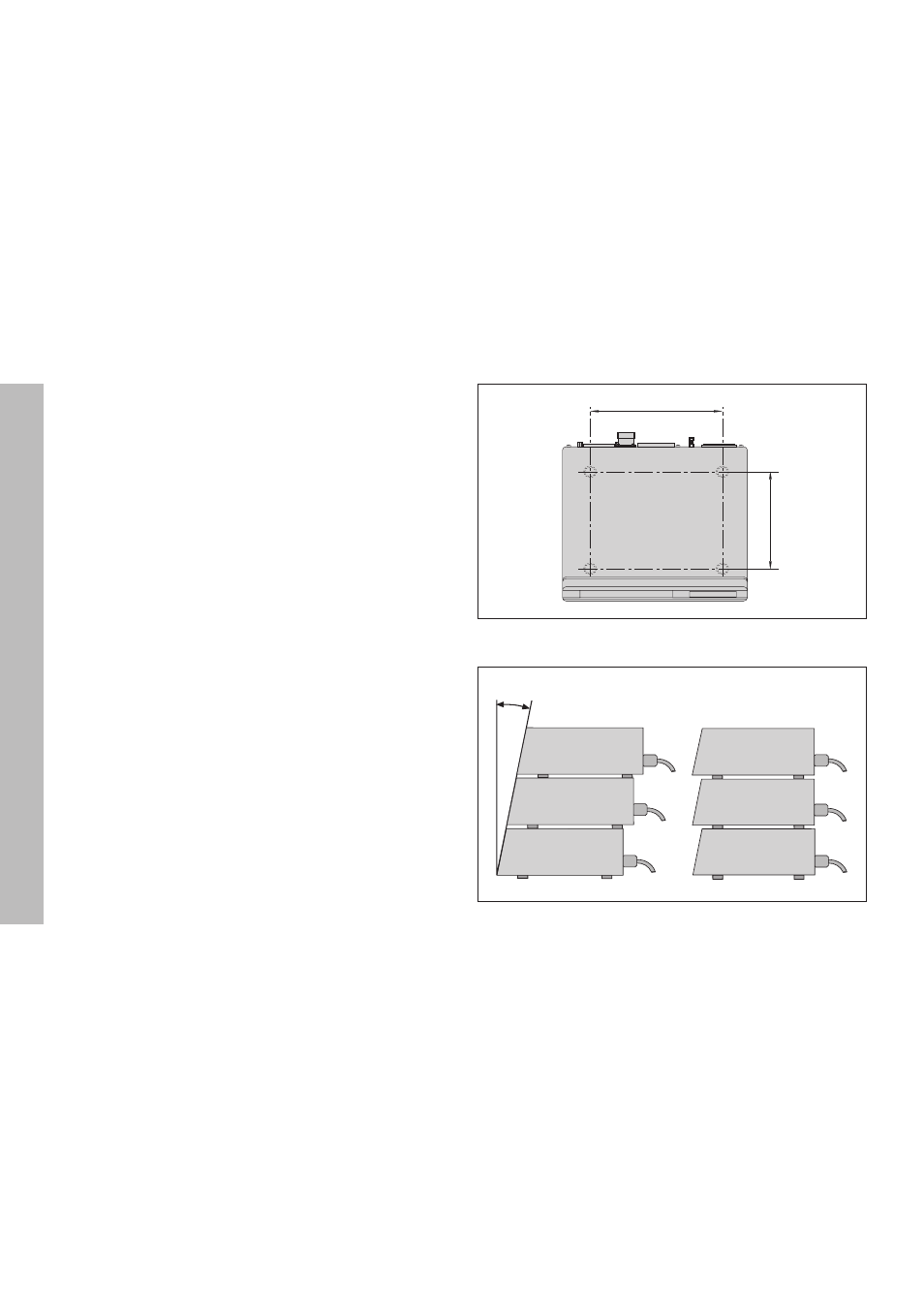

Positionen der Bohrungen zur Befestigung des ND
Alternativen beim Stapeln der Anzeigen
172 ± 0.2
6.77 ± .008"
140 ± 0.2
5.51 ± .008"
Die Messwertanzeigen ND 221 B lassen sich auch gestapelt
aufstellen. Steckeinsätze mit Klebefläche (im Lieferumfang
enthalten) verhindern, dass gestapelte Anzeigen verrutschen.
15 °
Aufstellen und Befestigen
