6

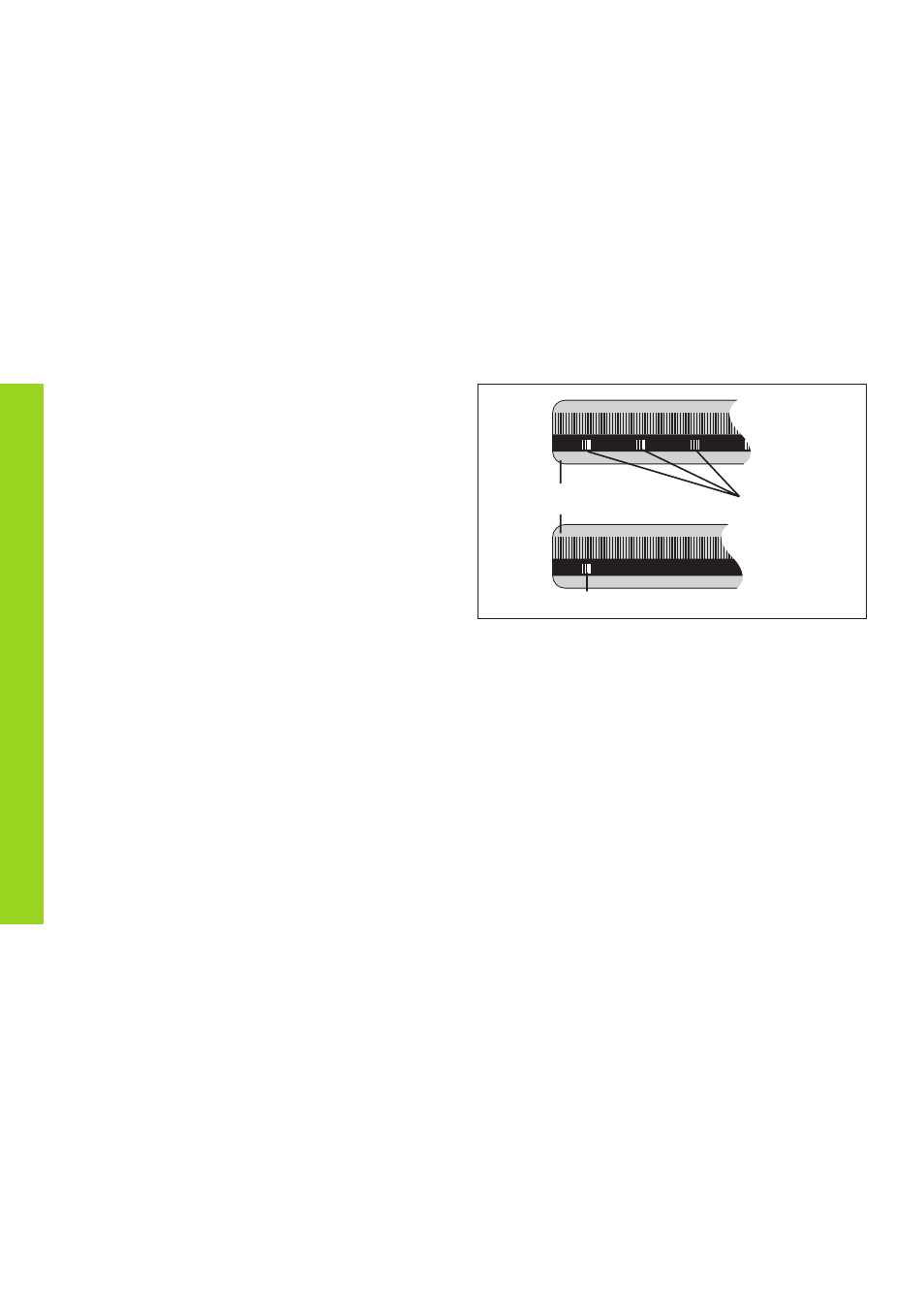

Maßstab im Abstandscodierte
Längenmessgerät Referenzmarken
Wegmessgeräte und Referenzmarken
Die Messwertanzeige ND 221 B ist zum Anschluss von
photoelektrischen Längenmessgeräten mit sinusförmigen
Signalen – 11 µA
SS
vorgesehen:
Vorzugsweise zum Anschluss von HEIDENHAIN-
Messtastern MT mit 11 µA
SS
.
Die Messtaster MT besitzen eine Referenzmarke.
Andere photoelektrische Längenmessgeräte (siehe
„Längenmessgeräte“) können eine oder mehrere –
insbesondere auch „abstandscodierte“ – Referenzmarken
haben.
Bei einer Stromunterbrechung geht die Zuordnung zwischen
der Position des Messtasters und dem angezeigten
Positionswert verloren. Mit den Referenzmarken der
Wegmessgeräte und der REF-Automatik der
Messwertanzeige stellen Sie die Zuordnung nach dem
Einschalten problemlos wieder her.
Beim Überfahren der Referenzmarken wird ein Signal
erzeugt, das für die Messwertanzeige diese Maßstabs-
Position als Referenzpunkt kennzeichnet. Gleichzeitig
ermittelt die Messwertanzeige wieder die Zuordnungen
zwischen der Messtaster-Position und den Anzeigewerten,
die Sie zuletzt festgelegt haben.
Bei Längenmessgeräten mit abstandscodierten
Referenzmarken brauchen Sie dazu nur maximal um 20 mm
zu verfahren (bei Signalperiode 20 µm).
Referenzmarke
Referenzmarken auf den Längenmessgeräten
