HEIDENHAIN ND 520 - Handbuch

MOD
0
Y
X
HEIDENHAIN
3
6 5 4
2 1
ENT
8 7 9
Z
REF 1 2
CL SPEC
FCT
1
2
in. SCL

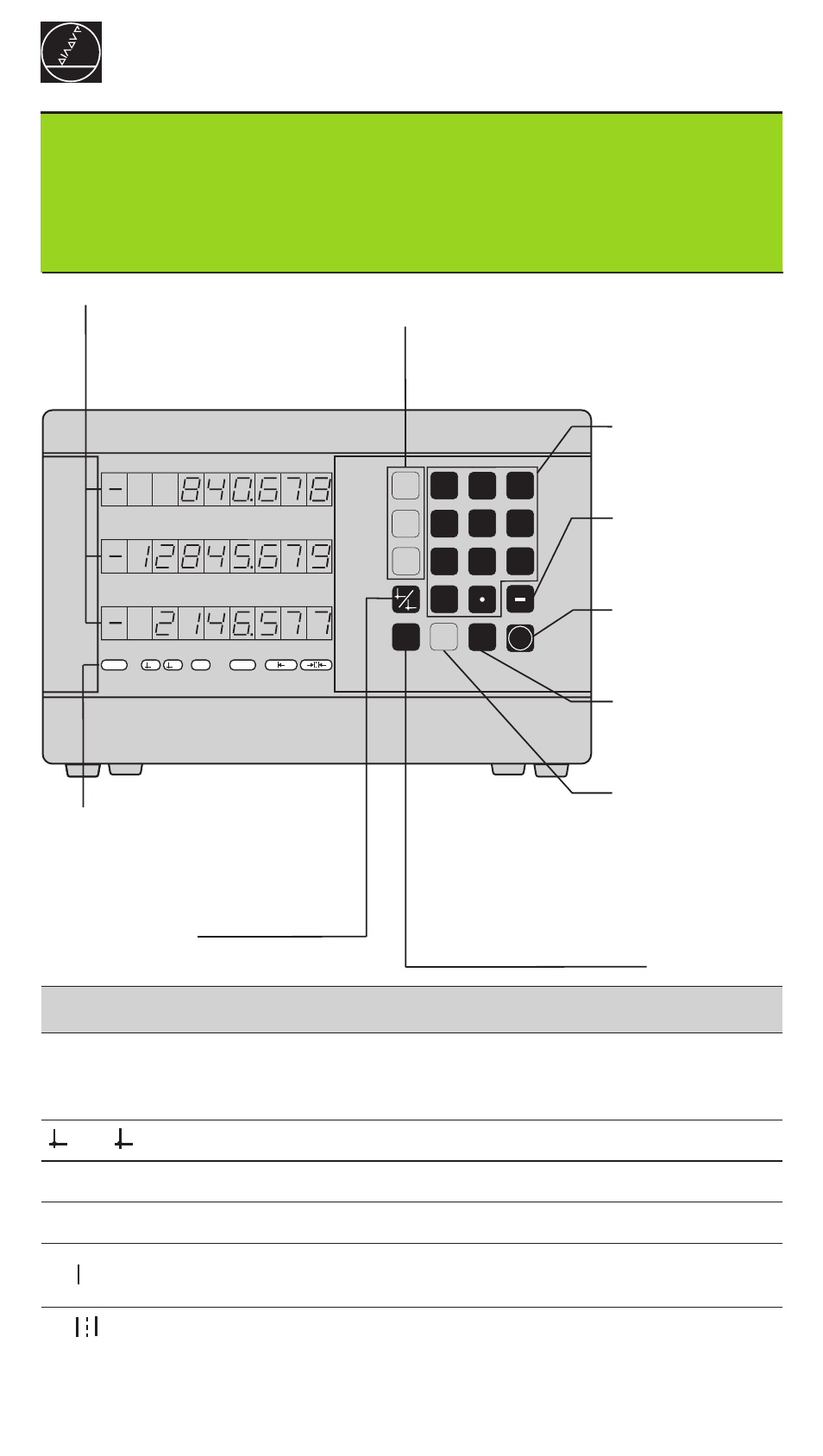

Istwert- und Eingabe-Anzeige
(7-Segment-LED, 8 Dekaden mit
Vorzeichen); von oben nach
unten: X-Achse, Y-Achse,
nur ND 560 / NDP 560: Z-Achse
• Koordinaten-Achse wählen
(Z-Achse nur beim ND 560 und NDP 560)
• achsbezogene Betriebsparameter wählen
Zehner-Tastatur
mit Dezimalpunkt
• Vorzeichen-Taste
• Parameter ändern
Eingabewerte
übernehmen
• Betriebsparameter
aufrufen
• in Parameter-Liste
vorwärts blättern
Funktion zum
Bezugspunkt-
Setzen
• Bezugspunkt wählen
• in Parameter-Liste
rückwärts blättern
• Eingabe löschen
• CL plus zweistellige Zahl:
Parameter anwählen
• Parameter-Eingabe löschen
Leuchtfeld Bedeutung
REF Referenzmarke wurde überfahren – Bezugspunkte werden
netzausfallsicher gespeichert.
Blinkend: Anzeige wartet auf Bestätigung für die Funktion.
1 / 2 Bezugspunkt 1 / Bezugspunkt 2 wurde gewählt.
in. Positionen werden in Zoll angezeigt
SCL Maßfaktor aktiv
Werkstück-Kante als Bezugslinie setzen.
Blinkend: Anzeige wartet auf Bestätigung für die Funktion.
Mittellinie zwischen Werkstück-Kanten als Bezugslinie setzen.
Blinkend: Anzeige wartet auf Bestätigung für die Funktion. ← ← ← ← ← → → → → →
Status-Anzeige
mit Leuchtfeldern
ND 520 ND 560 NDP 560
für zwei Achsen für drei Achsen im Einbaugehäuse
Arbeiten mit den Positionsanzeigen
