An die Positionsanzeigen ND 520, ND 560 und NDP 560 lassen sich HEIDENHAIN
Längenmeßsysteme mit sinusförmigen Ausgangssignalen anschließen.
Die Längenmeßsysteme besitzen eine oder mehrere - insbesondere auch "abstands-
codierte" - Referenzmarken. Beim Überfahren der Referenzmarke wird ein Signal
erzeugt, das diese Position als Referenzpunkt kennzeichnet.
Nach dem Wiedereinschalten wird durch das Überfahren der Referenzmarke die
durch das Bezugspunkt-Setzen festgelegte Zuordnung zwischen Positionen und
Anzeigewerten wieder hergestellt.
Bei abstandscodierten Referenzmarken genügt dazu ein Verfahrweg von maximal
20 mm.
Einschalten
Anzeige einschalten
➤ Schalten Sie die Anzeige mit dem Netzschalter an der Gehäuse-Rückseite ein.
Die Anzeige zeigt an und das Leuchtfeld REF blinkt.
Referenzmarken-Auswertung einschalten
➤ Drücken Sie die Taste ENT.
Die Positionsanzeige zeigt den zuletzt der Referenzmarken-Position zugeordneten
Wert an, das Leuchtfeld REF leuchtet und der Dezimalpunkt blinkt.
Referenzpunkt in jeder Achse überfahren.
➤ Verfahren Sie die Achsen nacheinander, bis Anzeige zählt und der Dezimalpunkt
leuchtet.
Die Positionsanzeige ist betriebsbereit.
Wenn Sie die Referenzmarken-Auswertung nicht wünschen, drücken Sie die
Taste CL anstelle der Taste ENT.

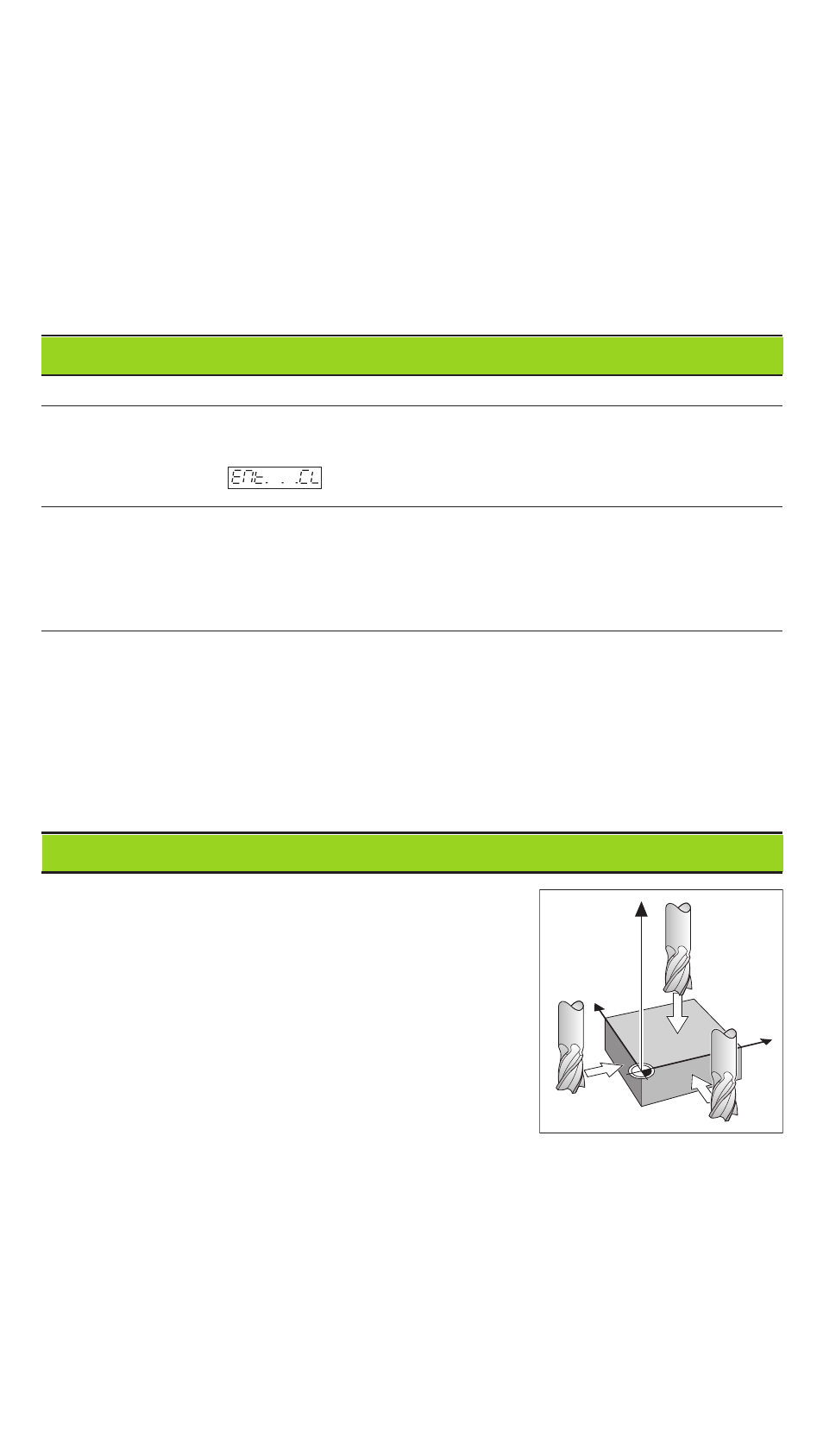

Bezugspunkt-Setzen
Beim Bezugspunkt-Setzen ordnen Sie einer
bestimmten Position den zugehörigen
Anzeigewert zu.
Sie können zwei voneinander unabhängige
Bezugspunkte festlegen. Zwischen den beiden
Bezugspunkten schalten Sie einfach per
Tastendruck um.
Verwenden Sie den Bezugspunkt 2, wenn Sie
Kettenmaße anzeigen wollen!
➤ Wählen Sie den Bezugspunkt.
➤ Wählen Sie die Koordinaten-Achse,
in der Sie das Werkzeug verfahren,
zum Beispiel die X-Achse.
➤ Kratzen Sie das Werkstück mit dem Werkzeug an.
➤ Geben Sie die Position des Werkzeug-Mittelpunkts mit der Zehnertastatur ein,
zum Beispiel X = – 5 [mm]. Das Minus-Zeichen läßt sich erst eingeben, wenn
schon mindestens eine Ziffer in der Anzeige steht.
➤ Drücken Sie die Taste ENT.
Die Positionsanzeige speichert den Zahlenwert für diese Werkzeug-Position.
Für eine andere Achse setzen Sie den Anzeigewert genauso, wie oben beschrieben.
Y
X
Z
Ankratzen mit dem Werkzeug
