Betrieb mit CSS
Die Betriebsparameter werden in der CSS / DIREKT U/MIN
Eingabemaske festgelegt. Betätigen Sie den CSS EINRICHT. - Softkey
um in diese Maske zu gelangen. Diese ist auch über das Menü
BEARB. EINRICHTEN zu erreichen.
8
Im Feld EINSTELLUNGEN muss der Betriebsmodus und die
Steuerungseinstellungen ausgewählt werden. Die Steuerung der
Spindel erfolgt entweder über CSS oder die direkte Eingabe einer
Drehzahl. Je nach Auswahl müssen die entsprechenden Werte
angegeben werden.
Ist die Regelung der konstanten Schnittgeschwindigkeit mit der
Auswahl CSS aktiv, wird die über die Tastatur eingegebene
Schnittgeschwindigkeit konstant gehalten. Ändert sich der
Durchmesser des Werkstücks, wird die Spindeldrehzahl
nachgeregelt.
Möchten Sie eine bestimmte Drehzahl vorgeben, wählen Sie DIREKT /
U/MIN und geben Sie den Wert über die Tastatur ein.
Falls die letzte Anzeige für die Anzeige der Spindeldrehzahl
konfiguriert ist, kann die Drehzahleinstellung in beiden Fällen auf die
aktuelle Spindeldrehzahl gesetzt werden, indem man den MERKE-
Softkey betätigt.
Wählen Sie AUS, wenn Sie die Spindelsteuerung nicht benötigen.
8
Das Feld GETRIEBESTUFE wird verwendet, um einen Gang manuell
über die Tastatur einzugeben.
8
Im Feld GRENZWERTE werden Grenzen für die minimale und
maximale Spindeldrehzahl im gesteuerten Betrieb festgelegt. Im
Modus CSS oder DIREKT U/MIN werden diese Grenzen dann nicht
über- bzw. unterschritten.
Falls die dritte Achse für die Anzeige der Spindeldrehzahl konfiguriert
ist, kann die Drehzahleinstellung auf die aktuelle Spindeldrehzahl
gesetzt werden, indem man den MERKE-Softkey betätigt.
Drücken Sie ENTER um die Parametrierung zu speichern und die
Eingabemaske zu verlassen. Mit C werden die Eingaben verworfen.
Diese Einstellungen gehen verloren, wenn der ND 780 ausgeschaltet
wird.

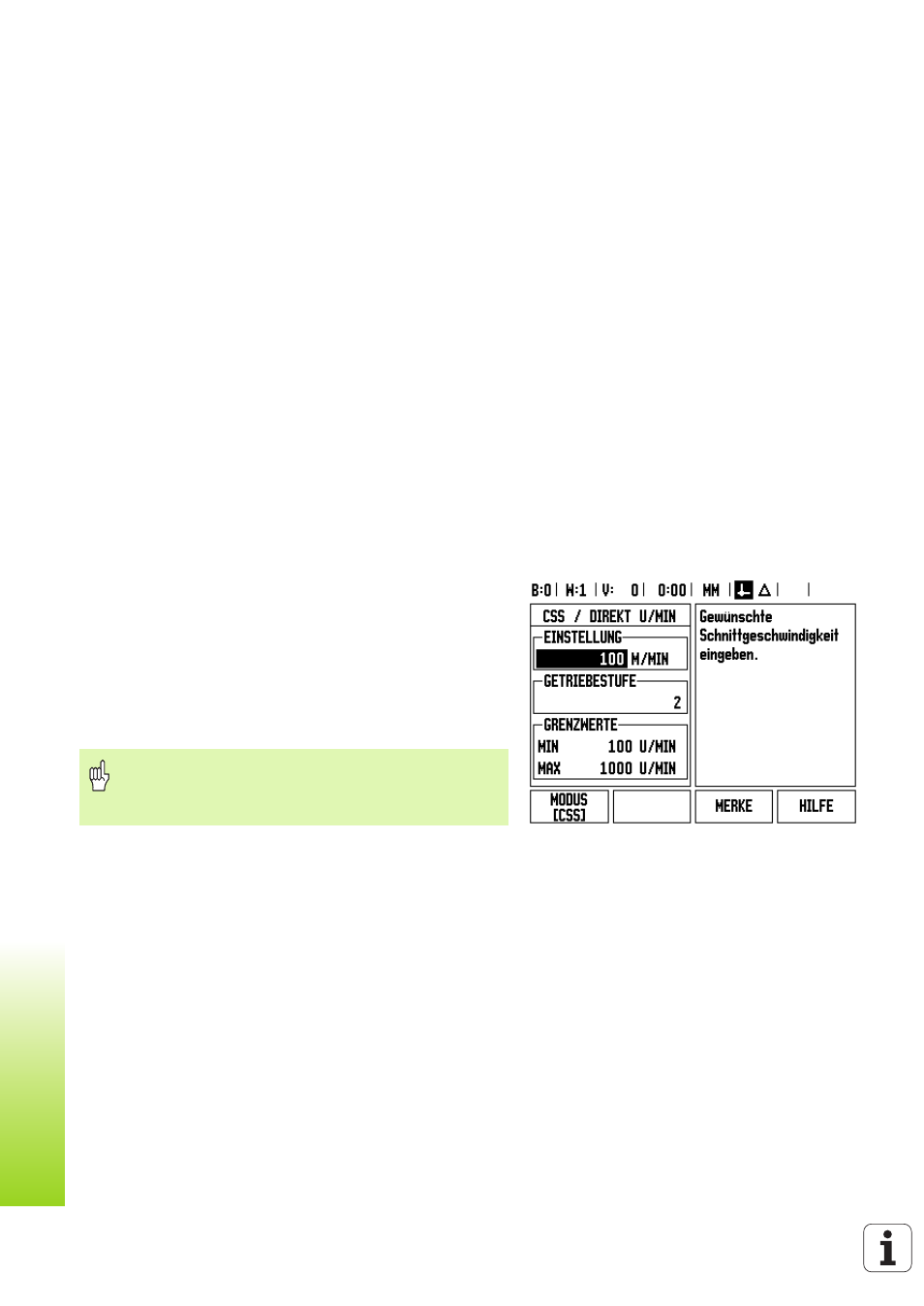

Abb. I.8 Eingabemaske zur Festlegung der
Drehzahlgrenzen
Falls das Einlesen der Getriebestufe über externe Schalter
eingestellt ist, zeigt das Feld den jeweiligen Gang
automatisch an. In diesem Fall kann in diesem Feld nichts
eingestellt werden und es wird übersprungen.
