I – 1 Ausführen von
Schaltfunktionen
Das Ausführen von Schaltfunktionen ist nur im Betriebsmodus
"Fräsen" möglich.
Soll parallel zur IOB 49 auch der Kantentaster KT 130 betrieben
werden oder über den externen Schaltkontakt Messwerte
ausgegeben werden, wird das Verteilerkabel mit der ID 532 909-01
benötigt.
Schalteingänge
Die IOB 49 bietet 3 Eingänge, welche den angezeigten Wert der
jeweils zugeordneten Achse auf Null zurücksetzen. Hierzu muss der
Pegel am Eingang von „
niedrig“ auf „hoch“ geschaltet werden.
Schaltausgänge
Die 8 Schaltausgänge betätigen (integrierte) Relais, welche
positionsabhängig angesteuert werden. Die Relais schalten entweder
an einer voreingestellten Position oder innerhalb eines Bereichs um
den Nullpunkt. Ein neuntes Ausgangsrelais signalisiert
Betriebsbereitschaft.
Über den Auswahlpunkt SCHALTAUSGÄNGE gelangt man in die
Schaltausgangs-Tabelle, in der die Konfiguration aller 8 Ausgänge
hinterlegt ist. Soll die Einstellung eines Ausgangs geändert werden,
wird dieser mit den Pfeiltasten angewählt und mit ENTER bestätigt. In
der folgenden Eingabemaske definieren Sie die Schaltbedingungen.
Ist ein Ausgang bereits konfiguriert, kann die Einstellung mit RELAIS
LÖSCHEN gelöscht werden.

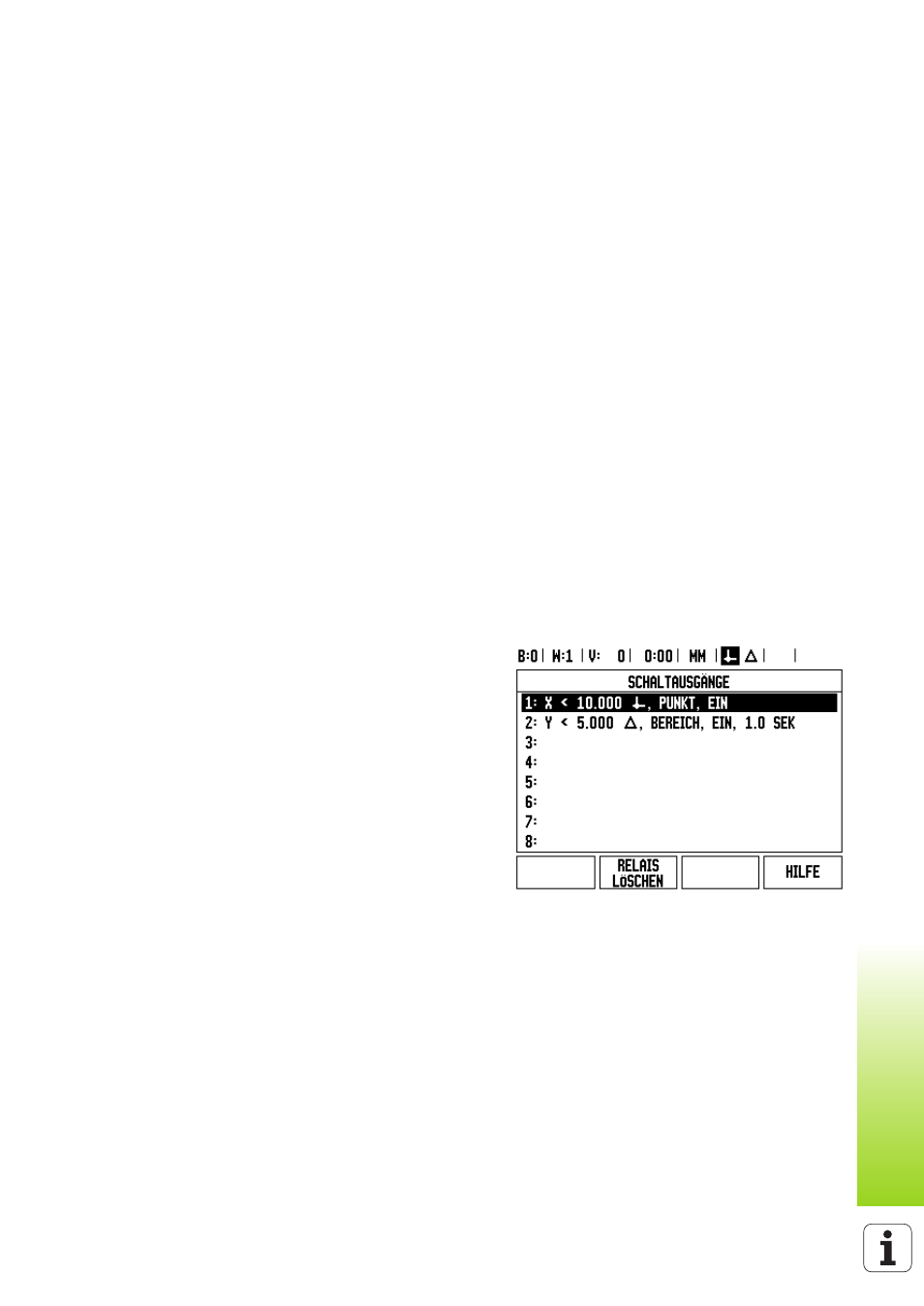

Abb. I.1
