Anschluß der Meßsysteme
Sie können alle HEIDENHAIN-Längenmeßsysteme mit sinusförmigen
Signalen (11 bis 40 µA
SS
) und abstandscodierten oder einzelnen
Referenzmarken anschließen.
Zuordnung der Meßsysteme für die Positions-Anzeige ND 930
Meßsystem-Eingang X1 für X-Achse
Meßsystem-Eingang X2 für Z-Achse
Zuordnung der Meßsysteme für die Positions-Anzeige ND 970
Meßsystem-Eingang X1 für X-Achse
Meßsystem-Eingang X2 für Zo-Achse
Meßsystem-Eingang X3 für Z-Achse
Meßsystem-Überwachung
Die Anzeigen verfügen über eine Meßsystemüberwachung, die
Amplitude und Frequenz der Signale überprüft. Ggf. wird eine der
folgenden Fehlermeldungen ausgegeben:
AMPL.X ZU KLEIN
AMPL.X ZU GROSS
FRQ. ÜBERSCHR. X
Die Überwachung aktivieren Sie mit Parameter 45.
Falls Sie Längenmeßsysteme mit abstandscodierten Referenzmarken
verwenden, wird überprüft, ob der im Betriebsparameter P43
festgelegte Abstand mit dem tatsächlichen Abstand der Referenz-
marken übereinstimmt. Ggf. wird folgende Fehlermeldung ausgegeben:
FEHLER: REF X
Anschlu
ß
der Me
ß
systeme

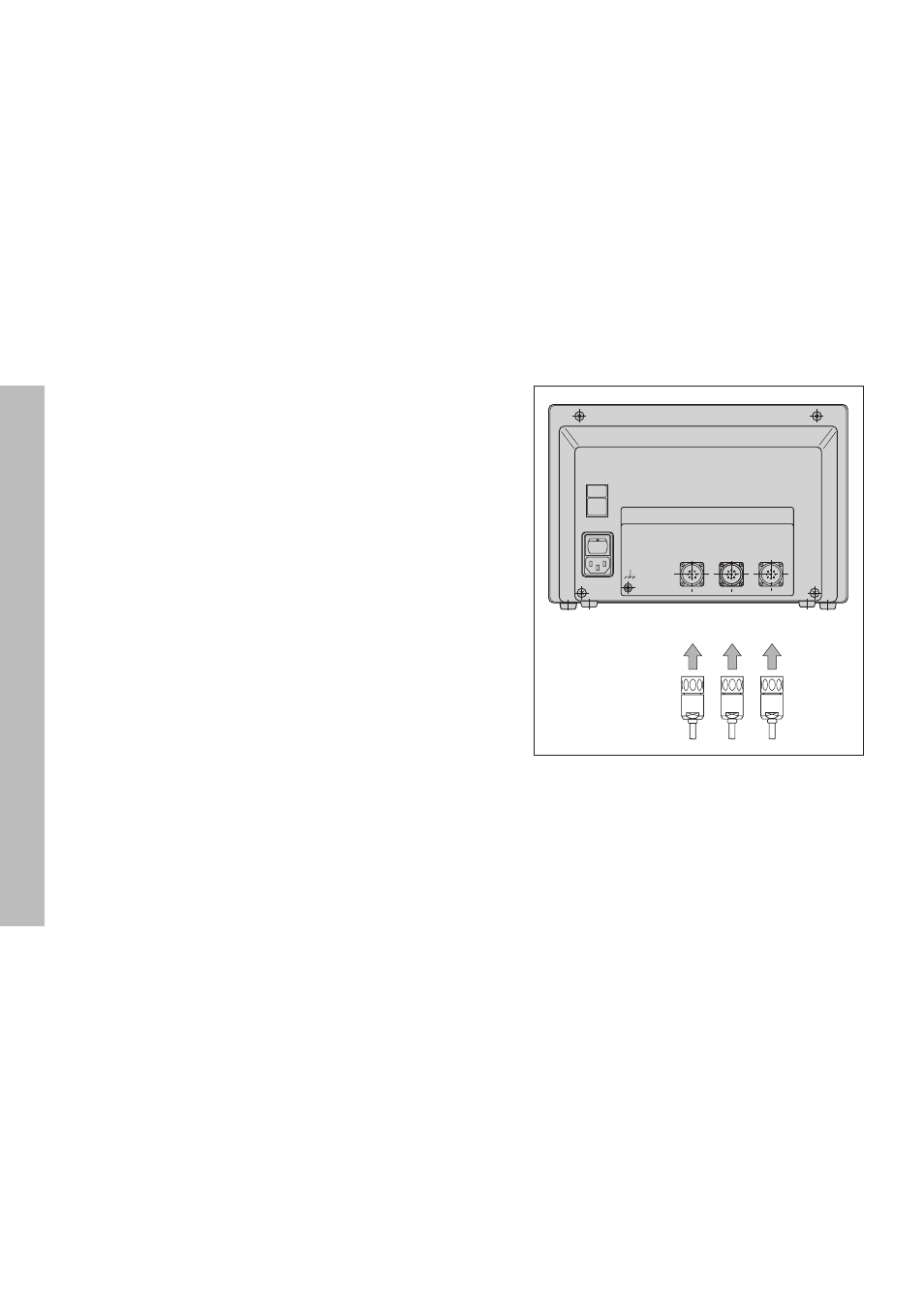

Z X Zo
X3 X2 X1
