Grundlagen
5
Plan-, Bett- und Oberschlitten

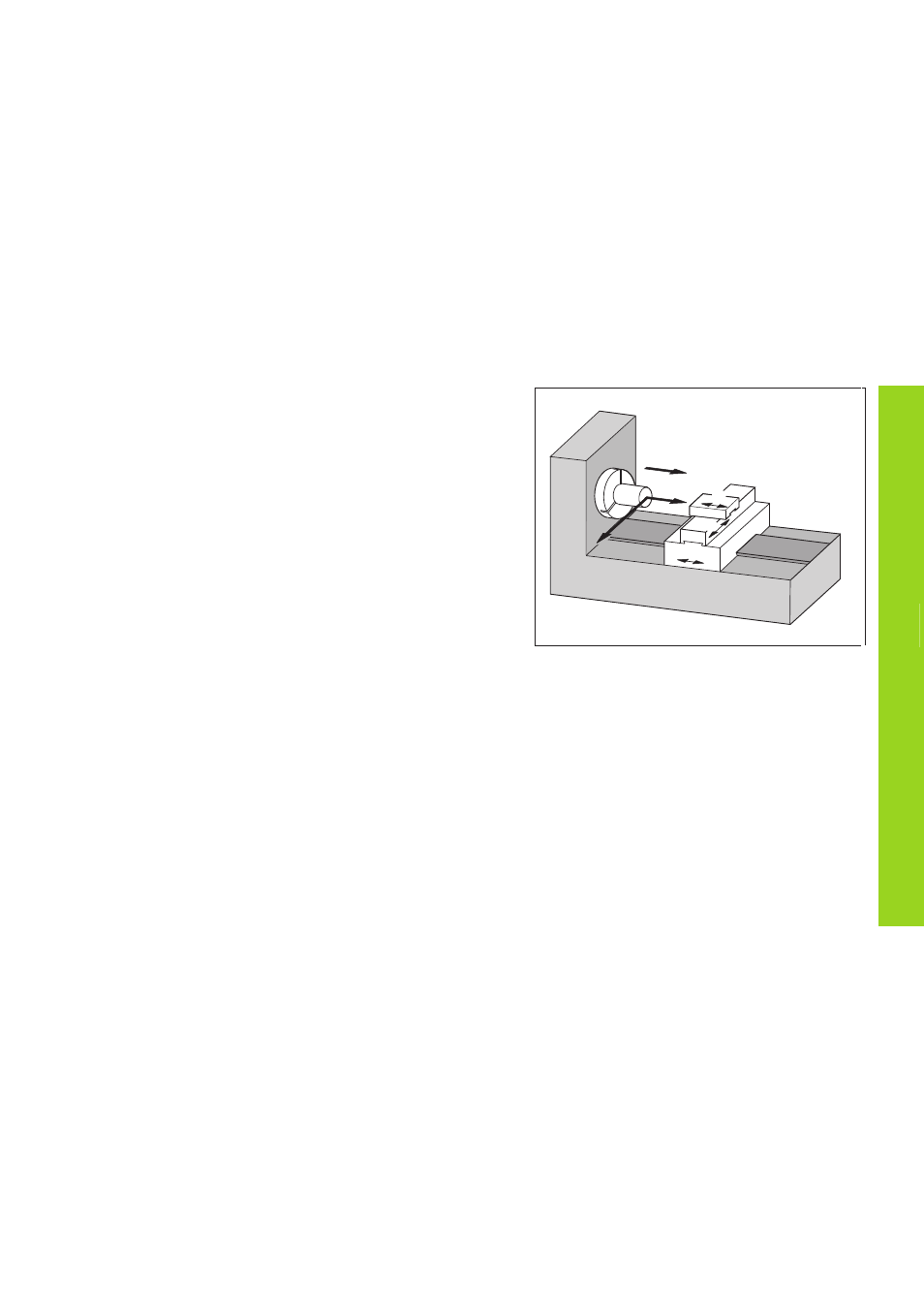

Bei konventionellen Drehmaschinen ist das Werkzeug auf einem
Kreuzschlitten befestigt, der sich in X-Richtung (Planschlitten) und
Z-Richtung (Bettschlitten) bewegen läßt.
Dem Bettschlitten ist bei den meisten Drehmaschinen noch der Ober-
schlitten aufgesetzt. Der Oberschlitten läßt sich ebenfalls in Richtung
der Z-Achse bewegen und hat die Koordinatenbezeichnung Zo.
Z
Z
O
X
+Z
+X
+Z
O
