I - 2 Arbeiten mit dem POSITIP Erste Schritte
16
Benutzer-Anleitung
POSITIP 855
Die integrierte Benutzer-Anleitung
Die integrierte Benutzer-Anleitung hilft Ihnen in jeder
Situation mit den passenden Informationen.
Integrierte Benutzer-Anleitung aufrufen:
ä Drücken Sie die Taste HELP.
ä Blättern Sie mit den Blätter-Tasten, wenn die Situation auf
mehreren Bildschirm-Seiten erklärt wird.
Integrierte Benutzer-Anleitung abwählen:
ä Drücken Sie die Taste HELP erneut.
Beispiel: Integrierte Benutzer-Anleitung zum Bezugspunkt-Setzen
mit dem Kantentaster (ANTASTEN KREISMITTE)
Die Funktion ANTASTEN KREISMITTE ist in diesem Handbuch
ab Seite 25 beschrieben.
ä Wählen Sie die Betriebsart ISTWERT.
ä Drücken Sie den Softkey Antasten.
ä Drücken Sie die Taste HELP.
Am Bildschirm erscheint die erste Seite mit Erläuterungen
zu den Antast-Funktionen.
Rechts unten im Bildschirm steht ein Seitenhinweis:
vor dem Schrägstrich die angewählte Seite und hinter ihm
die Anzahl der Seiten.
Die integrierte Benutzer-Anleitung enthält jetzt auf drei
Bildschirm-Seiten folgende Informationen zum Thema
ISTWERT - ANTASTEN
:
Übersicht über die Antast-Funktionen (Seite 1)
Grafische Darstellungen zu allen Antast-Funktionen
(Seite 2 und Seite 3)
ä Integrierte Benutzer-Anleitung wieder abwählen:
Drücken Sie die Taste HELP erneut.
Am POSITIP-Bildschirm erscheint wieder das Auswahlmenü
für die Antast-Funktionen.
ä Drücken Sie (z.B.) den Softkey Kreismitte.
ä Drücken Sie die Taste HELP.
Die integrierte Benutzer-Anleitung enthält jetzt auf fünf
Bildschirm-Seiten spezielle Informationen zur Funktion
ANTASTEN KREISMITTE
:
Zusammenfassung aller Arbeitsschritte (Seite 1)
Grafische Darstellung des Antastvorgangs (Seite 2)
Hinweise zum Verhalten des POSITIPs und zum
Bezugspunkt-Setzen (Seite 3)
Antast-Funktion Kreismitte für Werkzeuge
(Seite 4 und Seite 5)
ä Integrierte Benutzer-Anleitung wieder abwählen:
Drücken Sie die Taste HELP erneut.

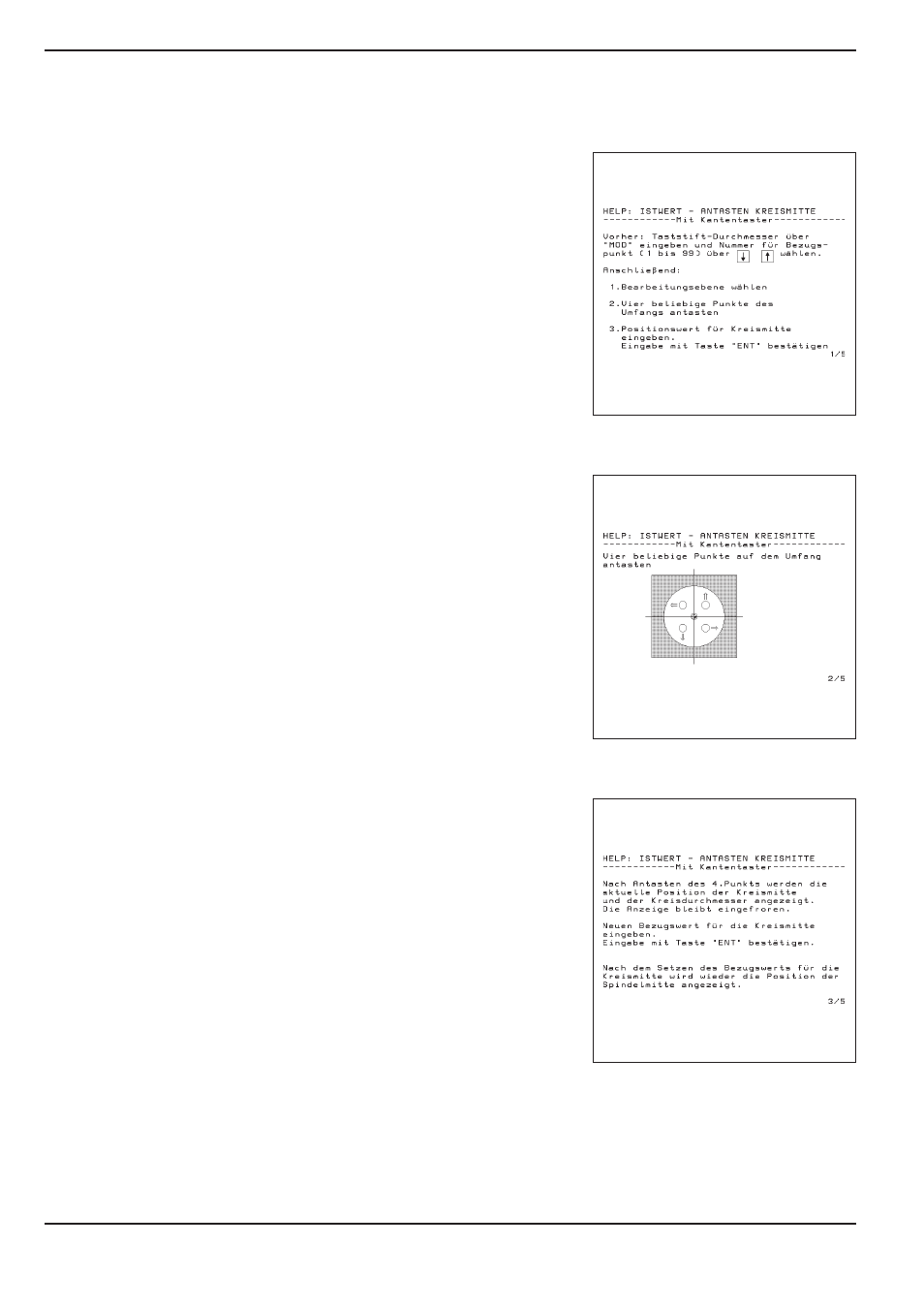

Bild 13: Integrierte Benutzer-Anleitung zum
ANTASTEN KREISMITTE
, Seite 1
Bild 14: Integrierte Benutzer-Anleitung zum
ANTASTEN KREISMITTE
, Seite 2
Bild 15: Integrierte Benutzer-Anleitung zum
ANTASTEN KREISMITTE
, Seite 3
