HEIDENHAIN PT 855 for Milling Benutzerhandbuch
Seite 23
I - 2 Arbeiten mit dem POSITIP Erste Schritte
24
Benutzer-Anleitung
POSITIP 855

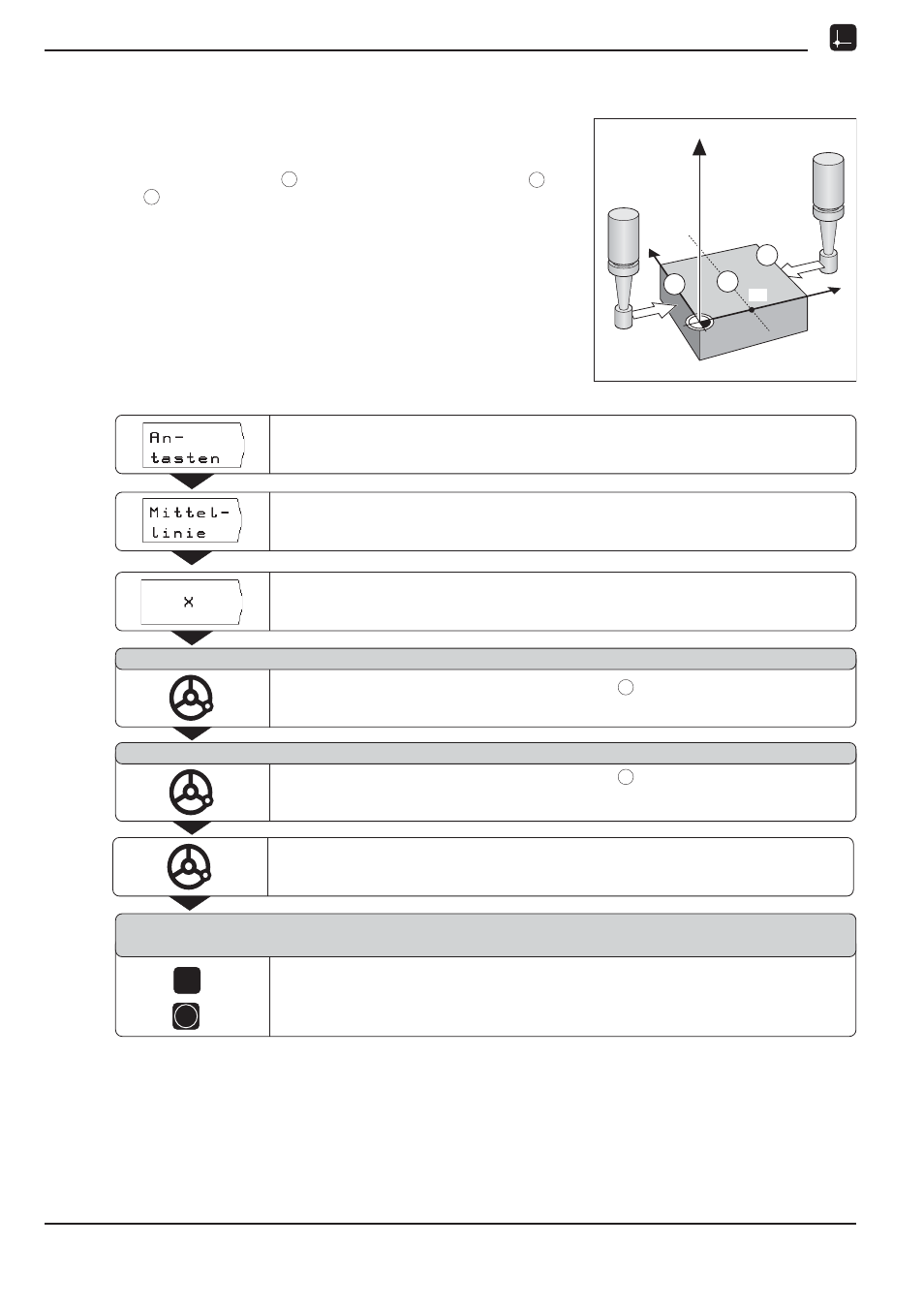

Beispiel: Mittellinie zwischen zwei Werkstück-Kanten
als Bezugslinie setzen
Die Lage der Mittellinie
M
wird durch Antasten der Kanten
1
und
2
bestimmt.
Die Mittellinie liegt parallel zur Y-Achse.
Gewünschte Koordinate
der Mittellinie:
X = 5 mm
Mittellinie
wählen.
Betriebsart: ISTWERT
Antasten
wählen.
Achse wählen, für die die Koordinate gesetzt wird: X-Achse.
1 . K a n t e i n X a n t a s t e n
2 . K a n t e i n X a n t a s t e n
Y
X
2
1
Z
M
X?
Kantentaster KT gegen die Werkstück-Kante
1
fahren,
bis Lämpchen im Taster aufleuchten.
Kantentaster KT gegen die Werkstück-Kante
2
fahren,
bis Lämpchen im Taster aufleuchten. Die Anzeige ist eingefroren;
unter der gewählten Achse erscheint der Abstand der beiden Kanten.
Kantentaster KT von der Werkstück-Kante fortfahren.
ENT
Koordinate eingeben ( X = 5 mm )
und
Koordinate als Bezugslinie für die Mittelinie übernehmen.
5
W e r t f ü r X e i n g e b e n
+ 0
Antast-Funktionen zum Bezugspunkt-Setzen
