I Benutzer-Anleitung
I – 8 Der Sof
tk
e
y INFORMA
T
ION
Trigonometrische Funktionen
Wie oben erläutert, enthält Ihre Werkstück-Zeichnung
möglicherweise nicht alle für eine Fräs- oder Positionierfunktion
erforderlichen Angaben. Wenn ein Wert unbekannt ist, aber mittels
einer trigonometrischen Funktion (z.B. Wurzel- oder Quadratfunktion)
ermittelt werden kann, berechnet der POSITIP 880 den Wert mit den
integrierten trigonometrischen Funktionen. Siehe Abb. I.69 & Abb.
I.70.
Trigonometrie-Rechner benutzen:
8
Wenn der Cursor in einem numerischen Feld (z.B. das Feld
ENDPUNKT bei einer Geraden) steht, drücken Sie den Softkey
INFORMATION
, dann den Softkey RECHNER und anschließend den
Softkey STANDARD/TRIG. Zum Umschalten auf die rechts abgebildete
Softkey-Leiste drücken Sie den Softkey WEITERE:
8
Mit dem Softkey WEITERE können Sie zwischen den drei Softkey-
Leisten umschalten.
8
Geben Sie eine Zahl ein und drücken Sie den Softkey mit der
passenden trigonometrischen Funktion.
Beispiel: Zur Eingabe eines Radius, dessen Wert der Quadratwurzel
aus 2 entspricht, gehen Sie wie folgt vor:
8
Wählen Sie das Feld RADIUS.
8
Drücken Sie die Taste 2.
8
Drücken Sie INFORMATION.
8
Drücken Sie den Softkey RECHNER.
8
Drücken Sie den Softkey TRIG.
8
Drücken Sie den Softkey QUADRATWURZEL. Als Ergebnis zeigt der
POSITIP 880 den Wert 1,4142 an.
Wenn Sie den Sinus, Kosinus oder Tangens eines Winkels berechnen
wollen, geben Sie zuerst den Winkel ein und drücken dann den
entsprechenden Softkey. Wenn Sie zum Beispiel den Wert 30 in ein
numerisches Feld eingäben und dann den Softkey SIN drückten,
erschiene der Wert 0,5 (Sinus von 30 Grad).
Nehmen wir also einmal an, Sie wollen eine 10 cm lange Sinusplatte
in einem Winkel von 30° einrichten und benötigen dafür die Höhe des
Endmaßes. Indem Sie 0,5000 mit 10 multiplizieren, ermitteln Sie die
Höhe des Endmaßes (5 cm).

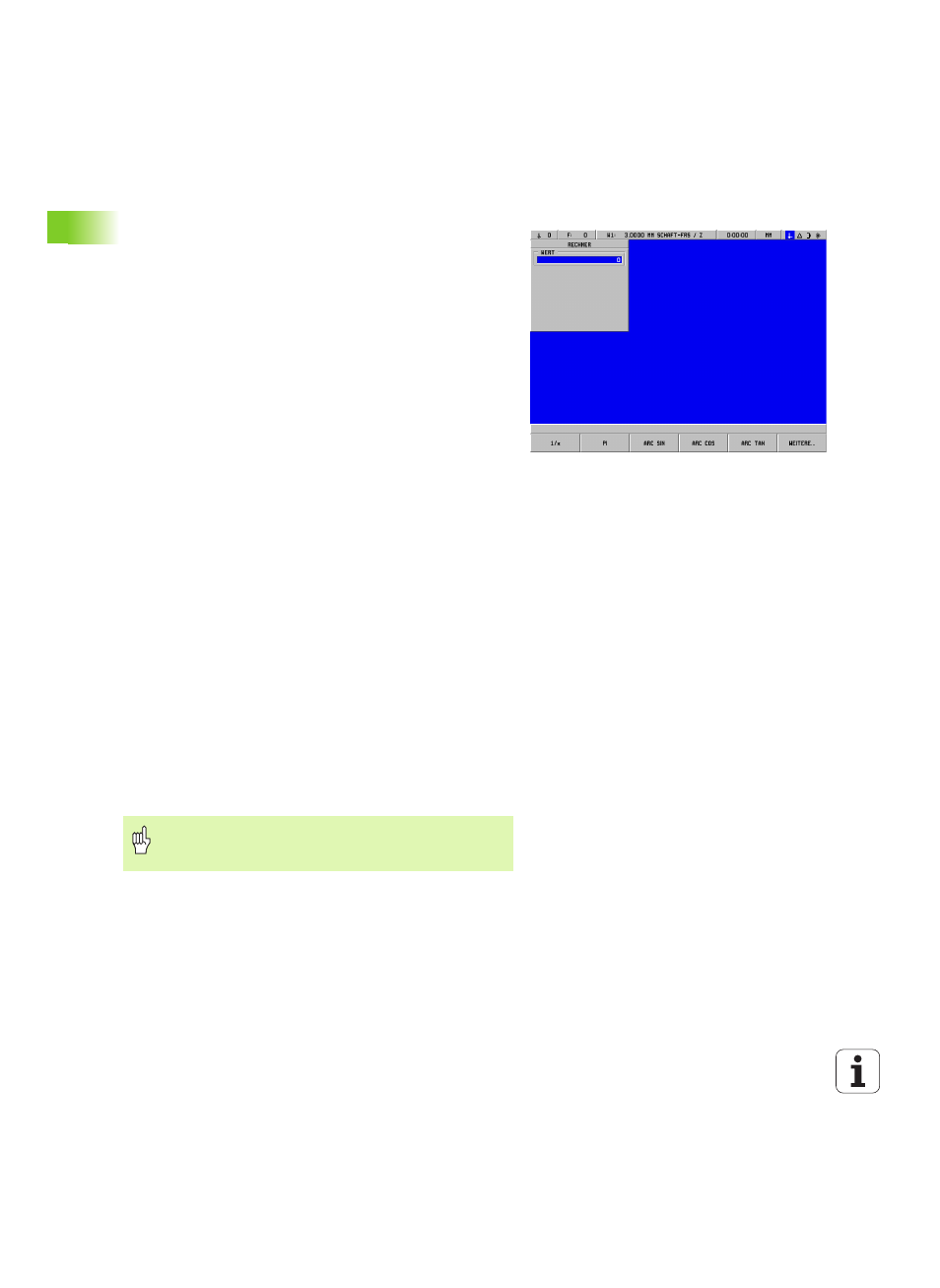

Abb. I.70 Die Softkeys für trigonometrische
Funktionen
Winkelwerte werden in dem Winkelformat (Dezimalwert,
GMS oder Bogenmaß) angezeigt, das Sie eingestellt
haben.
