14 I Benutzer-Anleitung
I – 1 Gr
undlag
e
n für P
o
sitionsang
aben
Beispiel : Koordinaten der Bohrung 1 :
X = 10 mm
Y = 5 mm
Z = 0 mm (Bohrtiefe: Z = – 5 mm)
Der Nullpunkt des kartesischen Koordinatensystems liegt auf der X-
Achse 10 mm und auf der Y-Achse 5 mm von der Bohrung 1 entfernt.
Siehe Abb. I.4.
Besonders komfortabel setzen Sie Bezugspunkte mit einem
HEIDENHAIN
Kantentaster KT in Verbindung mit den Antast-
Funktionen des POSITIP 880.
Soll-Position, Ist-Position und Restweg
Die Positionen, zu denen das Werkzeug jeweils zu verfahren ist,
heißen Soll-Positionen; die Position, auf der sich das Werkzeug
gerade befindet, heißt Ist-Position. Die Entfernung von der Soll-
Position zur Ist-Position wird als Restweg bezeichnet. Siehe Abb. I.5.
Vorzeichen beim Restweg
Der Restweg hat positives Vorzeichen, wenn von der Ist- zur Soll-
Position in negativer Achsrichtung gefahren wird.
Der Restweg hat negatives Vorzeichen, wenn von der Ist- zur Soll-
Position in positiver Achsrichtung gefahren wird.

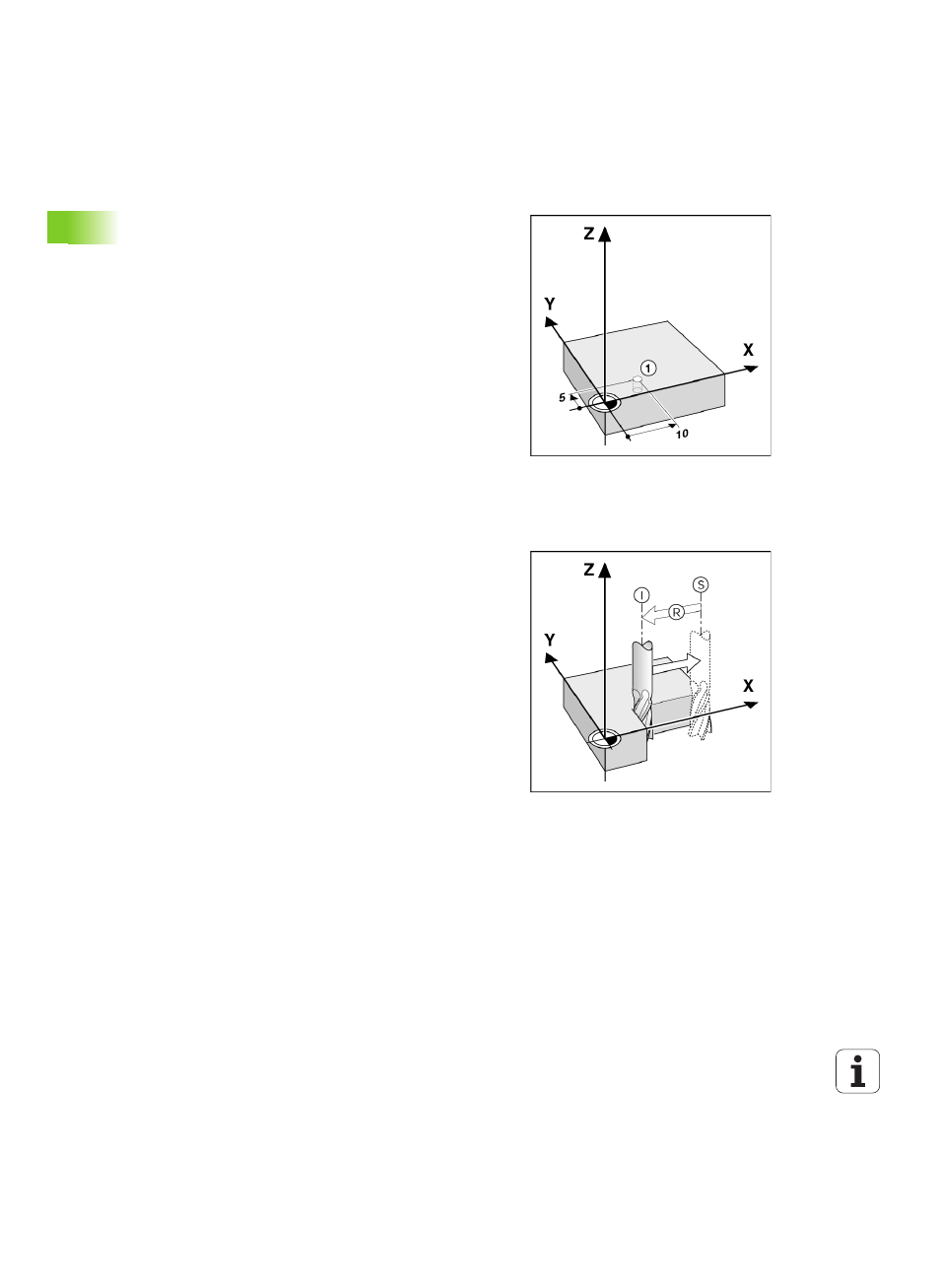

Abb. I.4 Die Bohrung an Position 1 legt das
Koordinatensystem fest
Abb. I.5 Soll-Position S, Ist-Position I und Restweg R
