Informationen zur Bedienung
Asynchroner Thread
112
Betriebsanleitung
9.4.2.1

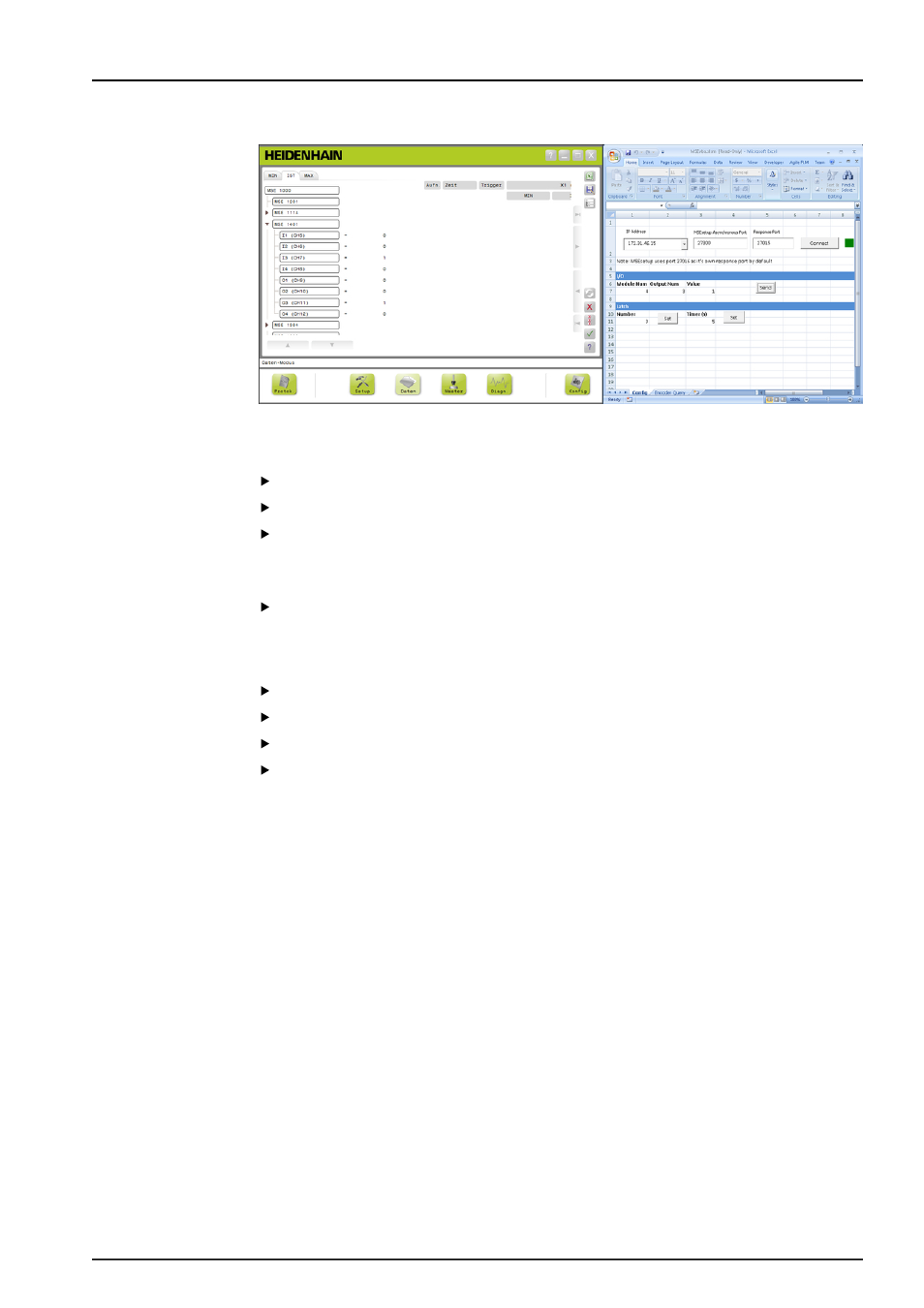

Beispiel: Relaisausgang setzen
Beispiel für
Relaisausgang
Im folgenden Beispiel wird gezeigt, wie der Relaisausgang an Modul 3 durch die Datei
„MSEvba.xlsm“ auf „high“ gesetzt wird.
Die IP-Adresse des Rechners im Dropdown-Menü der IP-Adressen auswählen.
Überprüfen, ob der asynchrone Port von MSEsetup auf „27300“ gesetzt ist.
Falls erforderlich, den „Response Port“ (Port für Antworten) eingeben.
Den Port für Antworten müssen Sie nur ändern, wenn eine andere Anwendung
denselben Port an der gewählten IP-Adresse verwendet.
Auf «Connect» (Verbinden) klicken.
Im Abschnitt „I/O“ (Ein-/Ausgang) in der Tabelle können Sie die Modulnummer, den
Relaisausgang und den Ausgangswert, den Sie senden wollen, setzen.
Die Nummer des Eingang-/Ausgangmoduls in das Feld „Module Num“ eingeben.
Pinnummer des Relaisausgangs in das Feld „Output Num“ eingeben.
Wert „1“ für den Relaisausgang in das Feld „Value“ eingeben.
Auf «Send» klicken.
Die Tabelle sendet die Anfrage „Set Output“ (Ausgang setzen) an den asynchronen
Thread von MSEsetup und der Relaisausgang wird auf „high“ (1) gesetzt.
