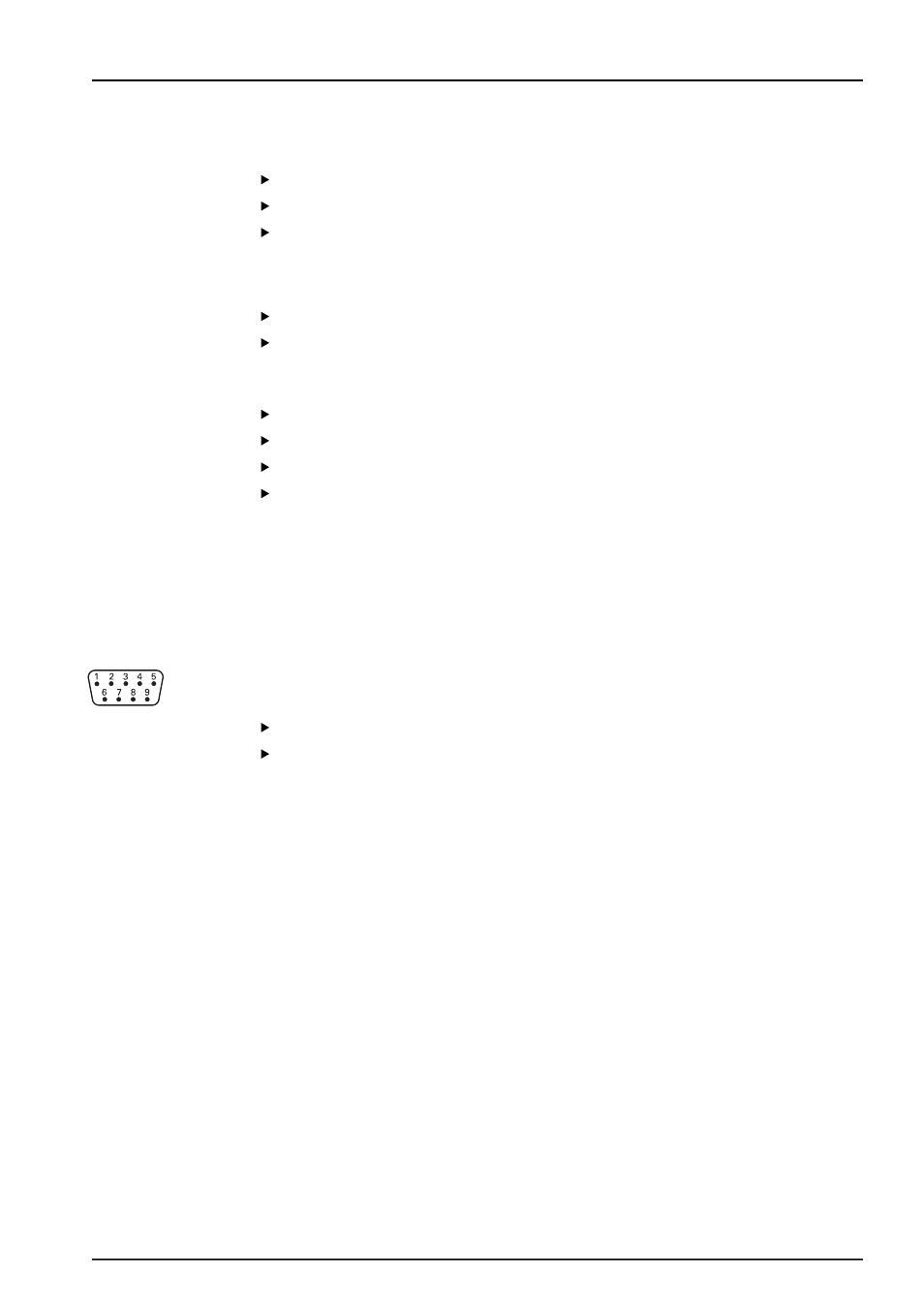

Seite 27
Installation
Anschlüsse für Daten-Schnittstellen
Betriebsanleitung
27
5.1.3
Netzkabel anschließen
MSE 1201
(ID 747501-01)
Netzkabel des MSE 1201 (ID 747501-01) anschließen:
Netzschalter auf „Aus“ stellen.
Netzkabel von der Hauptstromversorgung trennen.
Buchsenstecker des Netzkabels an den Netzanschluss
4
auf der Vorderseite des
Moduls anschließen.
MSE 1201
(ID 747501-02)
Netzkabel des MSE 1201 (ID 747501-02) anschließen:
Stromversorgung abschalten.
Netzkabel mit Netz verbinden.
MSE 1202
(ID 747502-01)
Netzkabel des MSE 1202 (ID 747502-01) anschließen:
Netzkabel von der Hauptstromversorgung trennen.
Kupplung des Kabels auf den Anschluss am Modul ausrichten.
Netzkupplung an den Netzstecker
13
auf der Vorderseite des Moduls anschließen.
M8-Kupplung handfest anziehen.
5.2
Anschlüsse für Daten-Schnittstellen
5.2.1
Fußschalter anschließen
14
Anschluss für
Fußschalter
Dieses Gerät kann mit dem HEIDENHAIN-Fußschalter (ID 681041-03) verwendet
werden.
Fußschalter anschließen:
Stromversorgung aller Versorgungsmodule der Modulkette abschalten.
Stecker des Fußschalterkabels an den Fußschalteranschluss
14
am Modul
anschließen und die Schrauben des Kabelsteckers anziehen bis sie gleichmäßig fest
aufliegen.
