Grundlagen für Positionsangaben
TNC 124
13
Bezugspunkte und Positionsangaben
Y
X
Z
1
20
10
Z=15mm
X=20mm
Y=10mm
15
I
Z=–15mm
Y
X
Z
2
10
5
5
15
20
10
10
I
X=10mm
I
Y=10mm
3
0
0

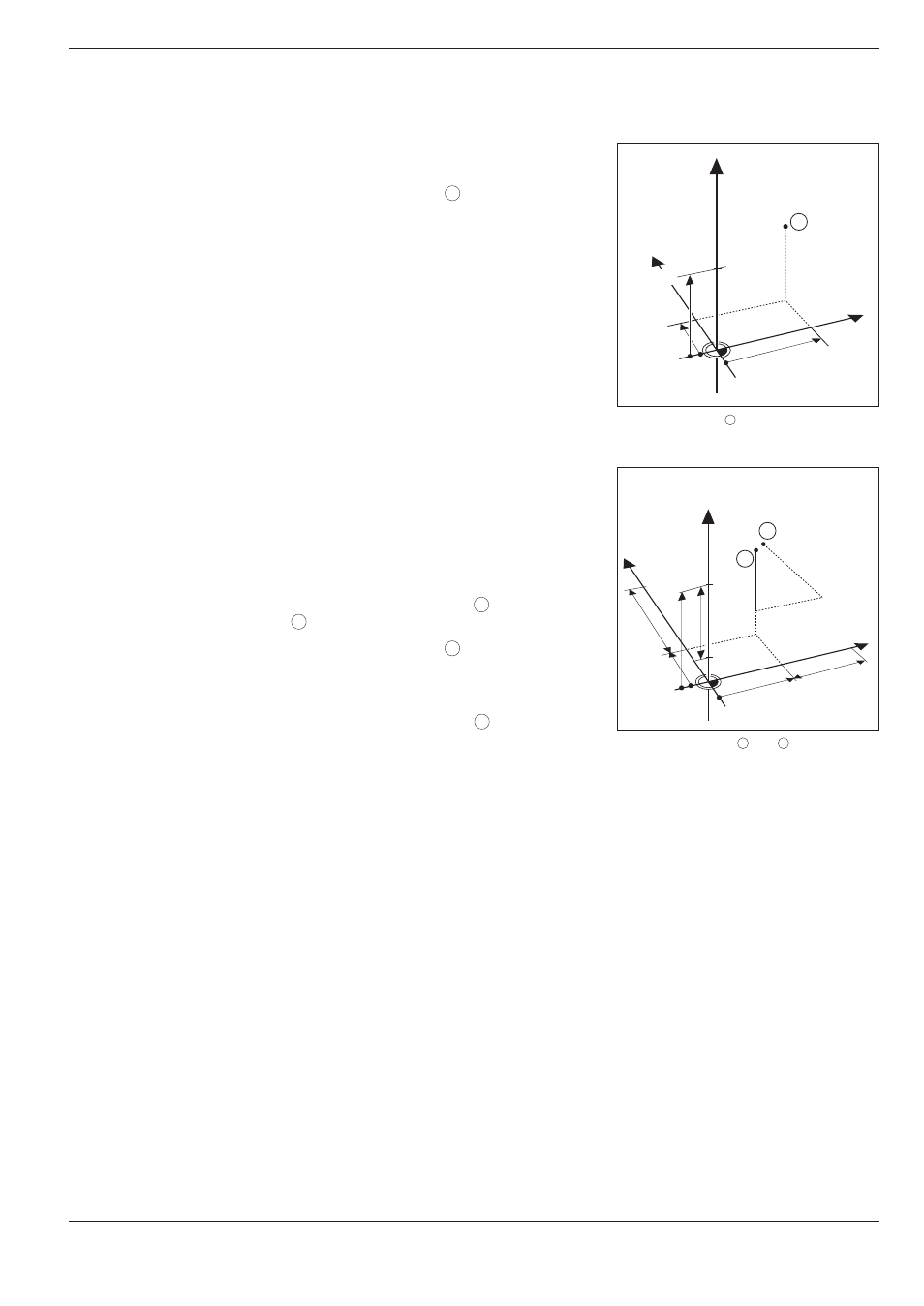

Absolute Werkstück-Positionen
Jede Position auf dem Werkstück ist durch ihre absoluten
Koordinaten eindeutig festgelegt.
Beispiel: Absolute Koordinaten der Position
1
:
X = 20 mm
Y = 10 mm
Z = 15 mm
Wenn Sie nach einer Werkstück-Zeichnung mit absoluten
Koordinaten bohren oder fräsen, dann fahren Sie das Werkzeug
auf die Koordinaten.
Bild 1.6:
Position
1
zum Beispiel Absolute
Werkstück-Positionen
Inkrementale Werkstück-Positionen
Eine Position kann auch auf die vorhergegangene Soll-Position
bezogen sein: Der relative Nullpunkt wird dann also auf die
vorhergegangene Soll-Position gelegt. Man spricht dann von
inkrementalen Koordinaten (Inkrement = Zuwachs), bzw.
einem Inkremental-Maß oder Kettenmaß (da die Position durch
aneinandergereihte Maße angegeben wird).
Inkrementale Koordinaten werden durch ein
I
gekennzeichnet.
Beispiel: Inkrementale Koordinaten der Position
3
bezogen
auf Position
2
Absolute Koordinaten der Position
2
:
X = 10 mm
Y =
5 mm
Z = 20 mm
Inkrementale Koordinaten der Position
3
:
I
X = 10 mm
I
Y = 10 mm
I
Z = 15 mm
Wenn Sie nach einer Werkstück-Zeichnung mit inkrementalen
Koordinaten bohren oder fräsen, dann fahren Sie das Werkzeug
um die Koordinaten weiter.
Bild 1.7:
Positionen
2
und
3
zum Beispiel
Inkrementale Werkstück-Positionen
