Übersicht: Ansichten
In den Programmlauf-Betriebsarten und in der Betriebsart Programm-
Test zeigt die TNC folgende Softkeys:
Einschränkung während des Programmlaufs

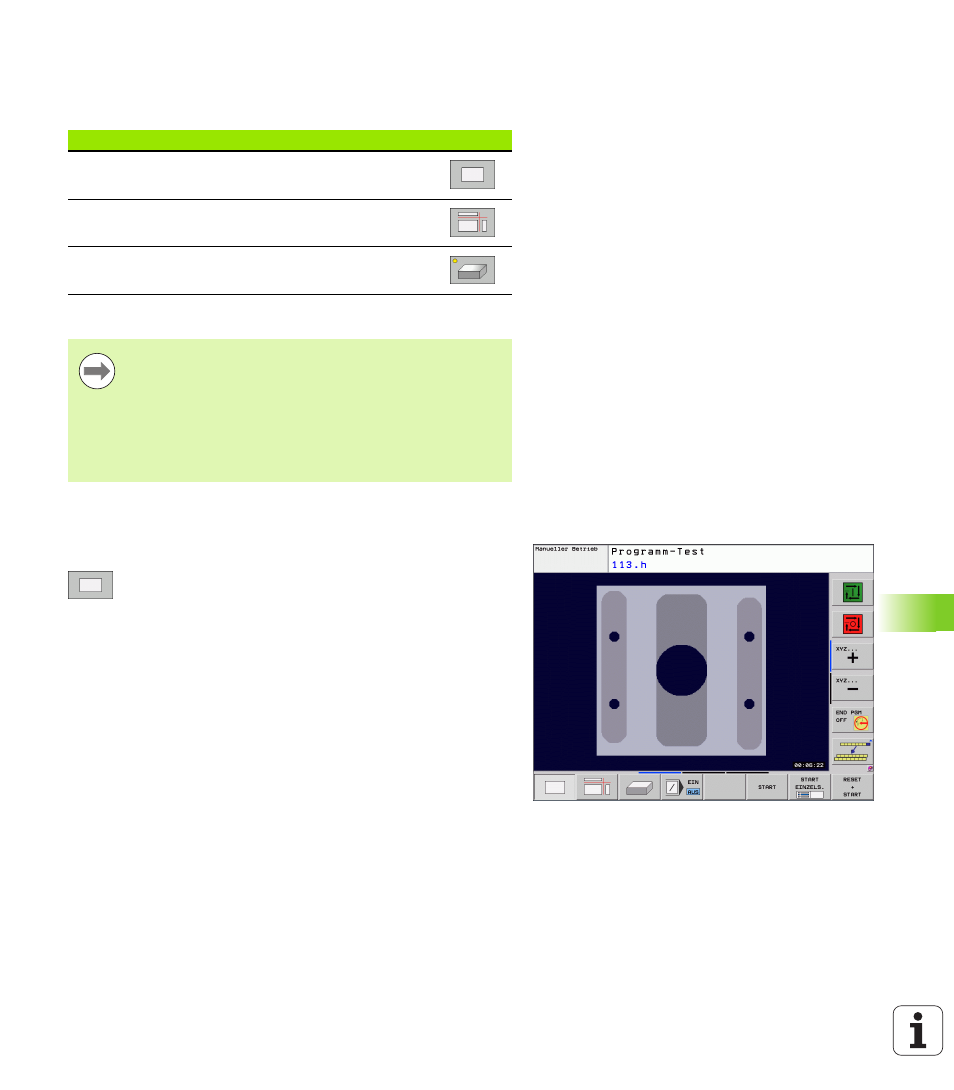

Draufsicht
Die grafische Simulation in dieser Ansicht läuft am schnellsten ab.
U Draufsicht mit Softkey wählen
U Für die Tiefendarstellung dieser Grafik gilt: Je tiefer,
desto dunkler
Ansicht Softkey
Draufsicht
Darstellung in 3 Ebenen
3D-Darstellung
Die Bearbeitung lässt sich nicht gleichzeitig grafisch
darstellen, wenn der Rechner der TNC durch komplizierte
Bearbeitungsaufgaben oder großflächige Bearbeitungen
bereits ausgelastet ist. Beispiel: Abzeilen über das ganze
Rohteil mit großem Werkzeug. Die TNC führt die Grafik
nicht mehr fort und blendet den Text ERROR im Grafik-
Fenster ein. Die Bearbeitung wird jedoch weiter
ausgeführt.
