HEIDENHAIN TNC 320

191

6.5 Bahnbew

e

gung

en – P

o

lar

k

oor

dinat

e

n

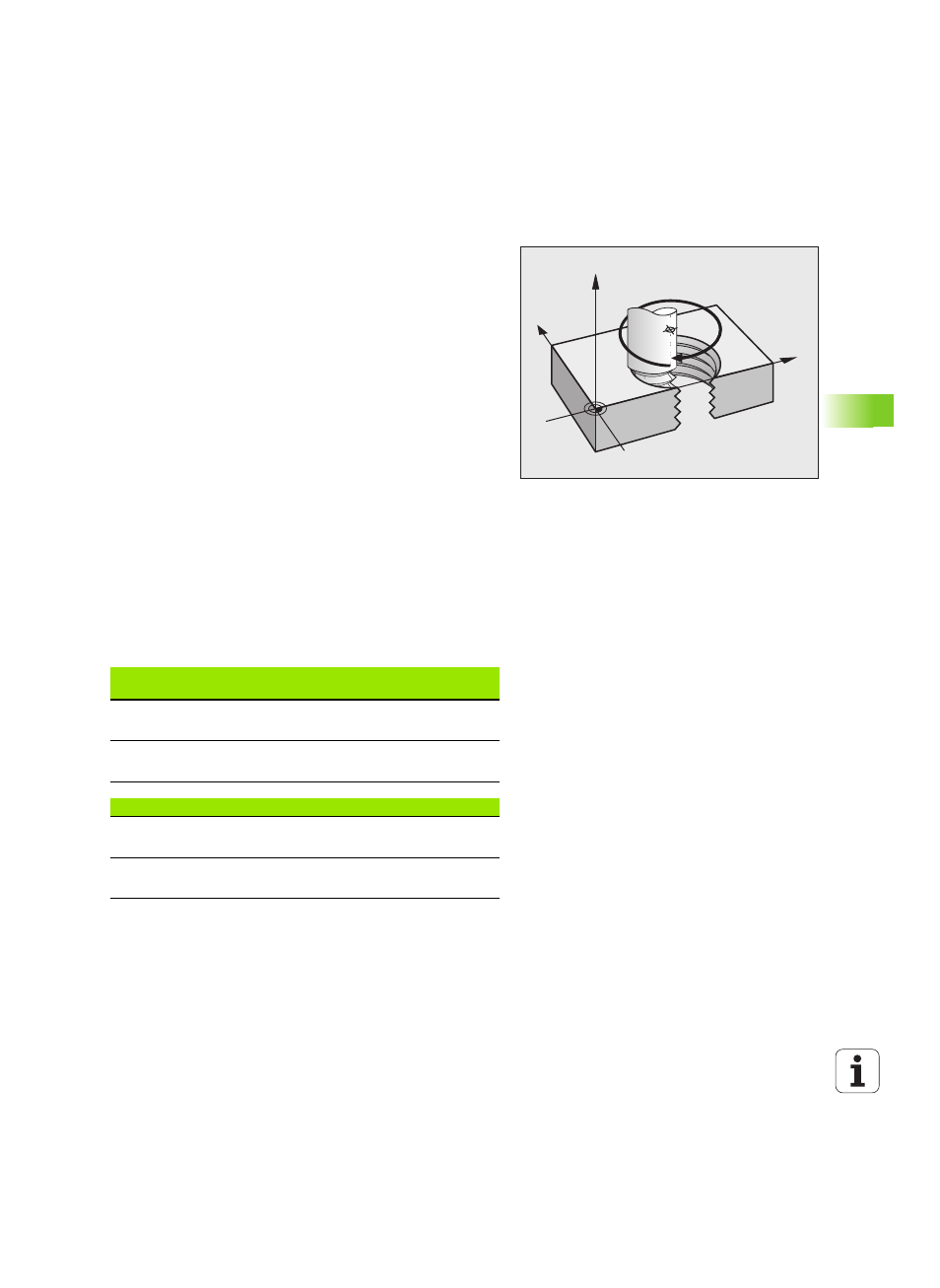

Schraubenlinie (Helix)

Eine Schraubenlinie entsteht aus der Überlagerung einer
Kreisbewegung und einer Geradenbewegung senkrecht dazu. Die
Kreisbahn programmieren Sie in einer Hauptebene.

Die Bahnbewegungen für die Schraubenlinie können Sie nur in
Polarkoordinaten programmieren.

Einsatz

„

Innen- und Außengewinde mit größeren Durchmessern

„

Schmiernuten

Berechnung der Schraubenlinie

Zum Programmieren benötigen Sie die inkrementale Angabe des
Gesamtwinkels, den das Werkzeug auf der Schraubenlinie fährt und
die Gesamthöhe der Schraubenlinie.

Für die Berechnung in Fräsrichtung von unten nach oben gilt:

Form der Schraubenlinie

Die Tabelle zeigt die Beziehung zwischen Arbeitsrichtung, Drehsinn
und Radiuskorrektur für bestimmte Bahnformen.

Y

X

Z

CC

Anzahl Gänge n

Gewindegänge + Gangüberlauf am
Gewinde-Anfang und -ende

Gesamthöhe h

Steigung P x Anzahl der Gänge n

Inkrementaler
Gesamtwinkel IPA

Anzahl der Gänge x 360° + Winkel für
Gewinde-Anfang + Winkel für Gangüberlauf

Anfangskoordinate Z

Steigung P x (Gewindegänge + Gangüberlauf
am Gewinde-Anfang)

Innengewinde

Arbeits-
richtung

Drehsinn

Radius-
korrektur

rechtsgängig
linksgängig

Z+
Z+

DR+
DR–

RL
RR

rechtsgängig
linksgängig

Z–
Z–

DR–

DR+

RR
RL

Außengewinde

rechtsgängig
linksgängig

Z+
Z+

DR+
DR–

RR
RL

rechtsgängig
linksgängig

Z–
Z–

DR–

DR+

RL
RR
