HEIDENHAIN TNC 320 423
14.2 Roht
eil im Arbeitsr
aum darst
e
llen

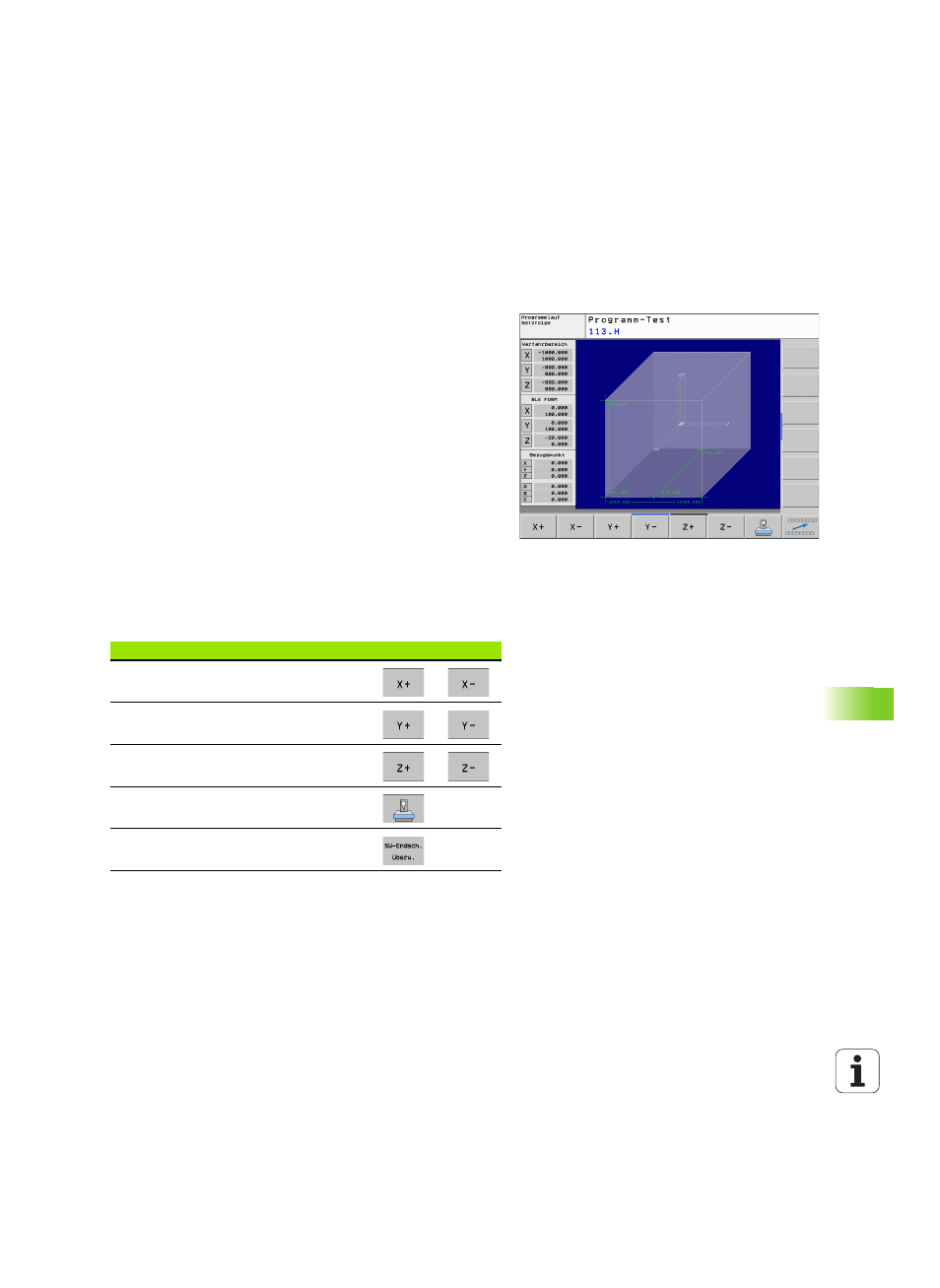

14.2 Rohteil im Arbeitsraum
darstellen
Anwendung
In der Betriebsart Programm-Test können Sie die Lage des Rohteils
bzw. Bezugspunktes im Arbeitsraum der Maschine grafisch
überprüfen und die Arbeitsraum-Überwachung in der Betriebsart
Programm-Test aktivieren: Drücken Sie dazu den Softkey ROHTEIL IM
ARBEITSRAUM
. Mit dem Softkey SW-Endsch. überw. (zweite Softkey-
Leiste) können Sie die Funktion aktivieren bzw. deaktivieren.
Ein weiterer transparenter Quader stellt das Rohteil dar, dessen
Abmaße in der Tabelle BLK FORM aufgeführt sind. Die Abmaße
übernimmt die TNC aus der Rohteil-Definition des angewählten
Programms. Der Rohteil-Quader definiert das Eingabe-
Koordinatensystem, dessen Nullpunkt innerhalb des Verfahrbereichs-
Quaders liegt.
Wo sich das Rohteil innerhalb des Arbeitsraumes befindet ist im
Normalfall für den Programm-Test unerheblich. Wenn Sie jedoch die
Arbeitsraumüberwachung aktivieren, müssen Sie das Rohteil
„grafisch“ so verschieben, dass das Rohteil innerhalb des
Arbeitsraums liegt. Benützen Sie dazu die in der Tabelle aufgeführten
Softkeys.
Darüber hinaus können Sie den aktuellen Bezugspunkt für die
Betriebsart Programm-Test aktivieren (siehe nachfolgende Tabelle,
letzte Zeile).
Funktion Softkeys
Rohteil in positiver/negativer X-Richtung
verschieben
Rohteil in positiver/negativer Y-Richtung
verschieben
Rohteil in positiver/negativer Z-Richtung
verschieben
Rohteil bezogen auf den gesetzten
Bezugspunkt anzeigen
Ein- bzw. Ausschalten der
Überwachungsfunktion
