Programmieren: Konturen programmieren
6.4 Bahnbewegungen - rechtwinklige Koordinaten
6
172
TNC 320 | Benutzer-Handbuch DIN/ISO-Programmierung | 3/2013
6.4 Bahnbewegungen - rechtwinklige
Koordinaten

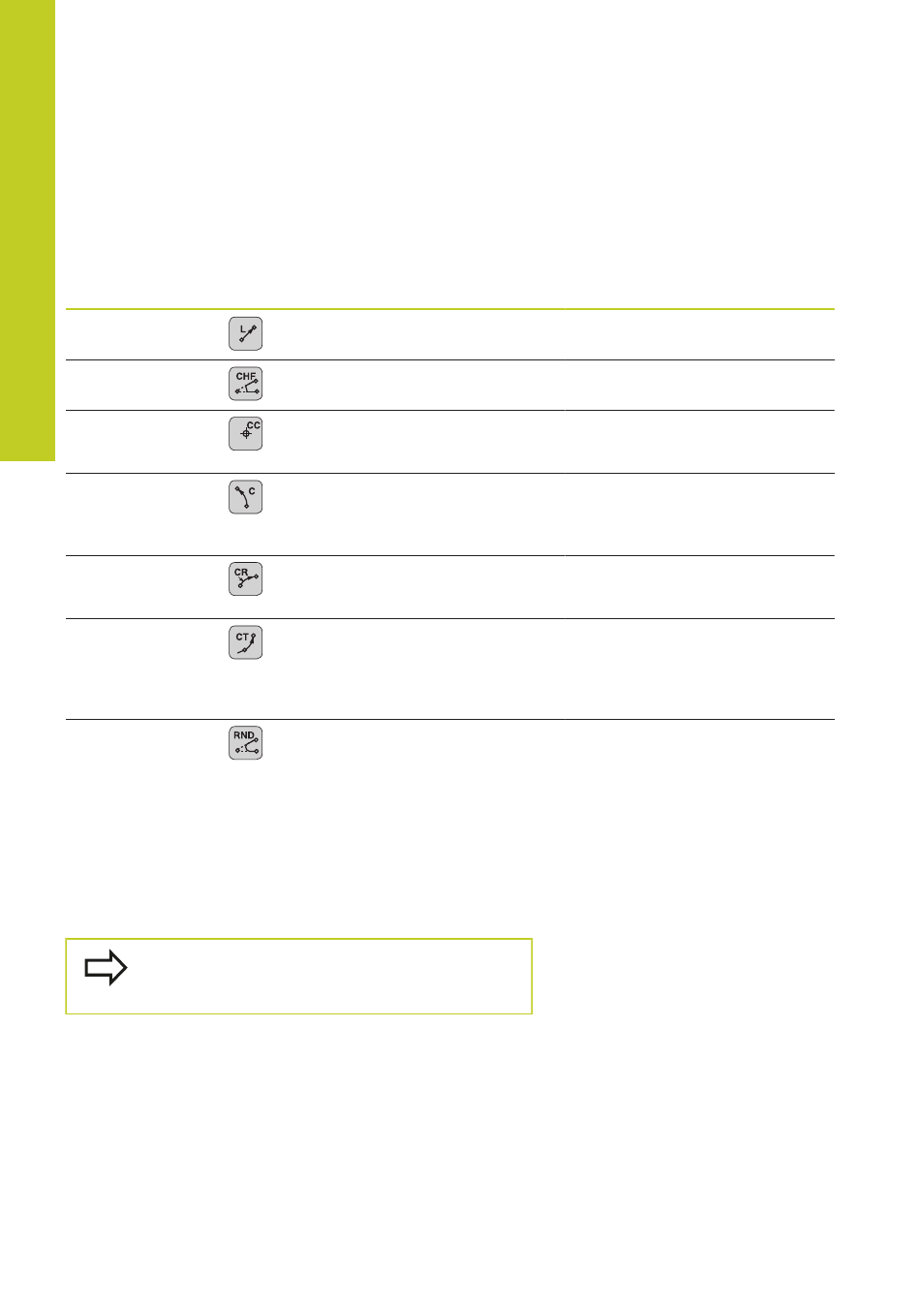

Übersicht der Bahnfunktionen
Funktion Bahnfunktionstaste Werkzeug-Bewegung Erforderliche Eingaben Seite
Gerade L
engl.: Line Gerade Koordinaten des
Geraden-Endpunkts 173
Fase: CHF
engl.: CHamFer Fase zwischen zwei
Geraden Fasenlänge 174
Kreismittelpunkt
CC;
engl.: Circle Center Keine Koordinaten des
Kreismittelpunkts bzw.
Pols 176
Kreisbogen C
engl.: Circle Kreisbahn um
Kreismittelpunkt CC
zum Kreisbogen-
Endpunkt Koordinaten des
Kreis-Endpunkts,
Drehrichtung 177
Kreisbogen CR
engl.: Circle by
Radius Kreisbahn mit
bestimmten Radius Koordinaten des Kreis-
Endpunkts, Kreisradius,
Drehrichtung 178
Kreisbogen CT
engl.: Circle
Tangential Kreisbahn mit
tangentialem Anschluss
an vorheriges und
nachfolgendes
Konturelement Koordinaten des Kreis-
Endpunkts 180
Ecken-Runden
RND
engl.: RouNDing of
Corner Kreisbahn mit
tangentialem Anschluss
an vorheriges und
nachfolgendes
Konturelement Eckenradius R 175
Bahnfunktionen programmieren
Bahnfunktionen können Sie komfortabel über die grauen
Bahnfunktions-Tasten programmieren. Die TNC frägt in weiteren
Dialogen nach den erforderlichen Eingaben.
Falls Sie die DIN/ISO-Funktionen mit einer
angeschlossene USB-Tastatur eingeben, achten Sie
darauf, dass die Großschreibung aktiv ist.
