Grafiken 14.1
14
TNC 320 | Benutzer-Handbuch DIN/ISO-Programmierung | 3/2013
401

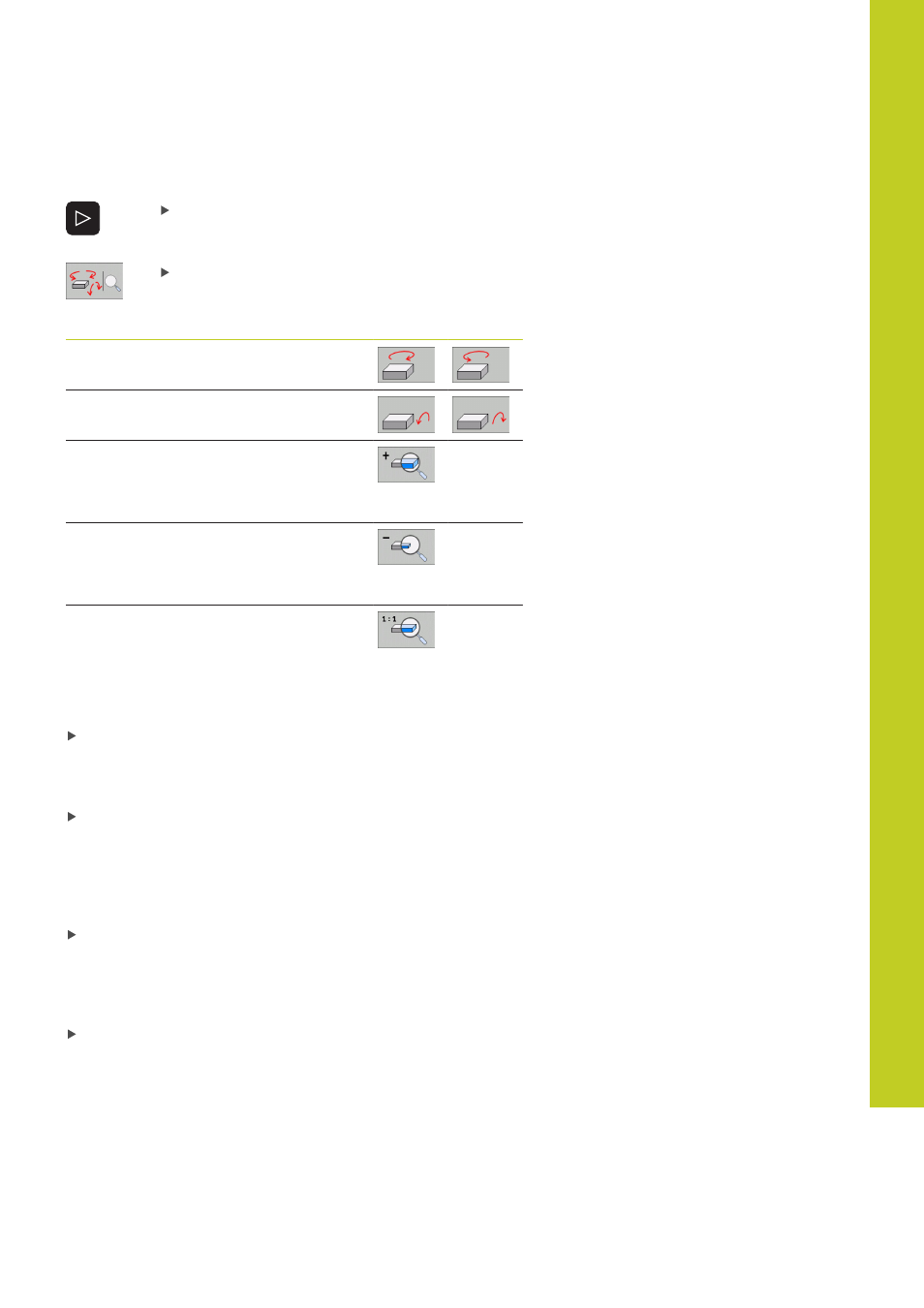

3D-Darstellung drehen und vergrößern/verkleinern
Softkey-Leiste umschalten, bis der Auswahl-
Softkey für die Funktionen Drehen und Vergrößern/
Verkleinern erscheint
Funktionen zum Drehen und Vergrößern/
Verkleinern wählen:
Funktion Softkeys
Darstellung in 5°-Schritten vertikal drehen
Darstellung in 5°-Schritten horizontal
kippen
Darstellung schrittweise vergrößern. Ist
die Darstellung vergrößert, zeigt die TNC
in der Fußzeile des Grafikfensters den
Buchstaben
Z an
Darstellung schrittweise verkleinern. Ist
die Darstellung verkleinert, zeigt die TNC
in der Fußzeile des Grafikfensters den
Buchstaben
Z an
Darstellung auf programmierte Größe
rücksetzen
Sofern Sie eine Mouse an ihre TNC angeschlossen haben, können
Sie die zuvor beschriebenen Funktionen auch mit der Mouse
durchführen:
Um die dargestellte Grafik dreidimensional zu drehen: rechte
Mouse-Taste gedrückt halten und Mouse bewegen. Nachdem
Sie die rechte Mouse-Taste losgelassen haben, orientiert die
TNC das Werkstück auf die definierte Ausrichtung
Um die dargestellte Grafik zu verschieben: mittlere Mouse-
Taste, bzw. Mouse-Rad, gedrückt halten und Mouse bewegen.
Die TNC verschiebt das Werkstück in die entsprechende
Richtung. Nachdem Sie die mittlere Mouse-Taste losgelassen
haben, verschiebt die TNC das Werkstück auf die definierte
Position
Um mit der Mouse einen bestimmten Bereich zu zoomen: mit
gedrückter linker Mouse-Taste den rechteckigen Zoom-Bereichs
markieren. Nachdem Sie die linke Mouse-Taste losgelassen
haben, vergrößert die TNC das Werkstück auf den definierten
Bereich
Um mit der Mouse schnell aus- und einzuzoomen: Mouserad
vor bzw. zurückdrehen
