3 Tastsystem-Zyklen zur automatischen Werkstück-Kontrolle
3.2 Bezugspunkt
e
aut
o
matisc
h er
mit
teln

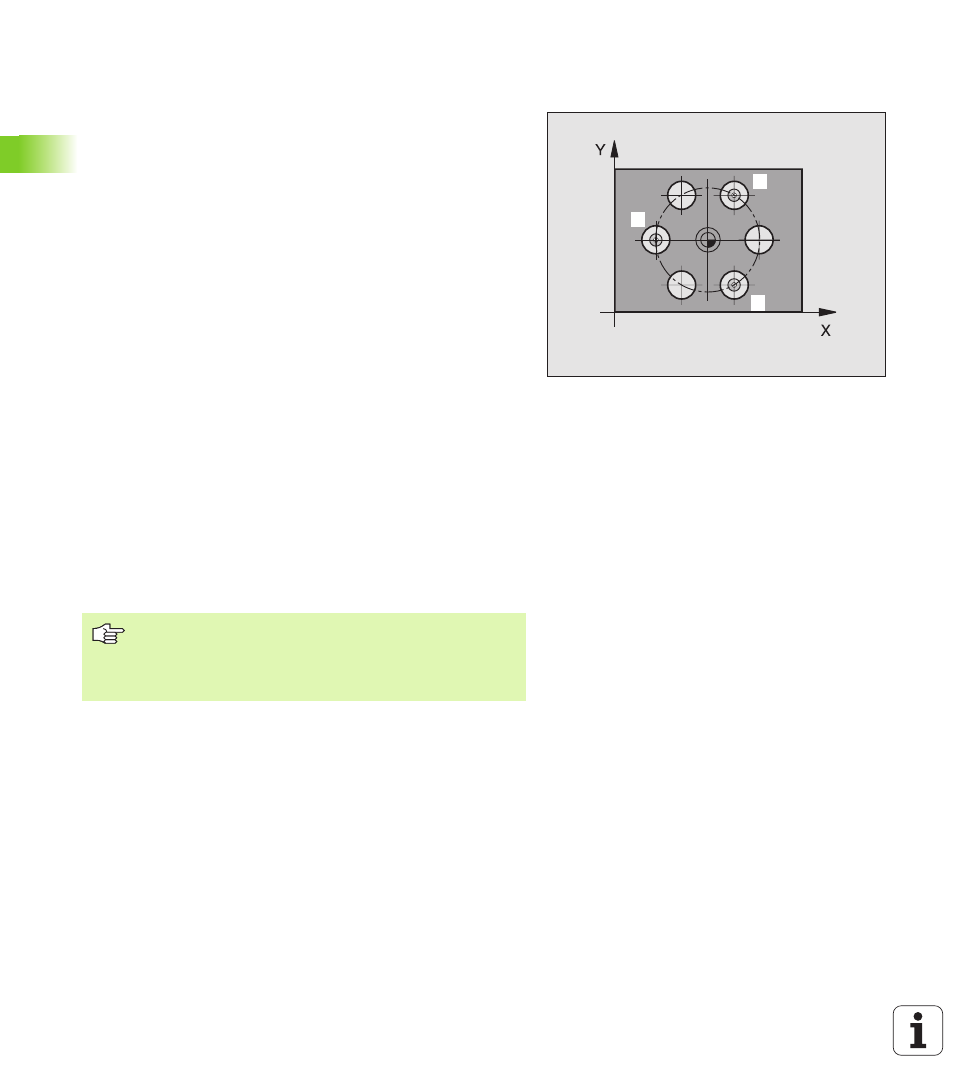

BEZUGSPUNKT LOCHKREIS-MITTE
(Tastsystem-Zyklus 416, DIN/ISO: G416)
Der Tastsystem-Zyklus 416 berechnet den Mittelpunkt eines Lochkrei-
ses durch Messung dreier Bohrungen und setzt diesen Mittelpunkt als
Bezugspunkt. Wahlweise kann die TNC den Mittelpunkt auch in eine
Nullpunkt- oder Preset-Tabelle schreiben.
1
Die TNC positioniert das Tastsystem mit Eilvorschub (Wert aus
MP6150 bzw. MP6361) und mit Positionierlogik (siehe „Tastsy-
stem-Zyklen abarbeiten" auf Seite 22) auf den eingegebenen Mit-
telpunkt der ersten Bohrung
1
2
Anschließend fährt das Tastsystem auf die eingegebene Mes-
shöhe und erfasst durch vier Antastungen den ersten Bohrungs-
Mittelpunkt
3
Anschließend fährt das Tastsystem zurück auf die Sichere Höhe
und positioniert auf den eingegebenen Mittelpunkt der zweiten
Bohrung
2
4
Die TNC fährt das Tastsystem auf die eingegebene Messhöhe und
erfasst durch vier Antastungen den zweiten Bohrungs-Mittelpunkt
5
Anschließend fährt das Tastsystem zurück auf die Sichere Höhe
und positioniert auf den eingegebenen Mittelpunkt der dritten
Bohrung
3
6
Die TNC fährt das Tastsystem auf die eingegebene Messhöhe und
erfasst durch vier Antastungen den dritten Bohrungs-Mittelpunkt
7
Abschließend positioniert die TNC das Tastsystem zurück auf die
Sichere Höhe und verarbeitet den ermittelten Bezugspunkt in
Abhängigkeit der Zyklusparameter Q303 und Q305 (siehe
„Berechneten Bezugspunkt speichern" auf Seite 63)
8
Wenn gewünscht, ermittelt die TNC anschließend in einem sepa-
raten Antast-Vorgang noch den Bezugspunkt in der Tastsystem-
Achse
1
3
2
Beachten Sie vor dem Programmieren
Vor der Zyklus-Definition müssen Sie einen Werkzeug-
Aufruf zur Definition der Tastsystem-Achse programmiert
haben.
