28 2 Tastsystem-Zyklen in den Betriebsarten Manuell und El. Handrad
2.1 Einführ
ung
2.1 Einführung
Übersicht
In der Betriebsart Manueller Betrieb stehen Ihnen folgende
Tastsystem-Zyklen zur Verfügung:
Tastsystem-Zyklus wählen
 Betriebsart Manueller Betrieb oder El. Handrad wählen
 Antastfunktionen wählen: Softkey ANTAST-FUNKION
drücken. Die TNC zeigt weitere Softkeys: Siehe
Tabelle oben
 Tastsystem-Zyklus wählen: z.B. Softkey ANTASTEN
ROT drücken, die TNC zeigt am Bildschirm das
entsprechende Menü an

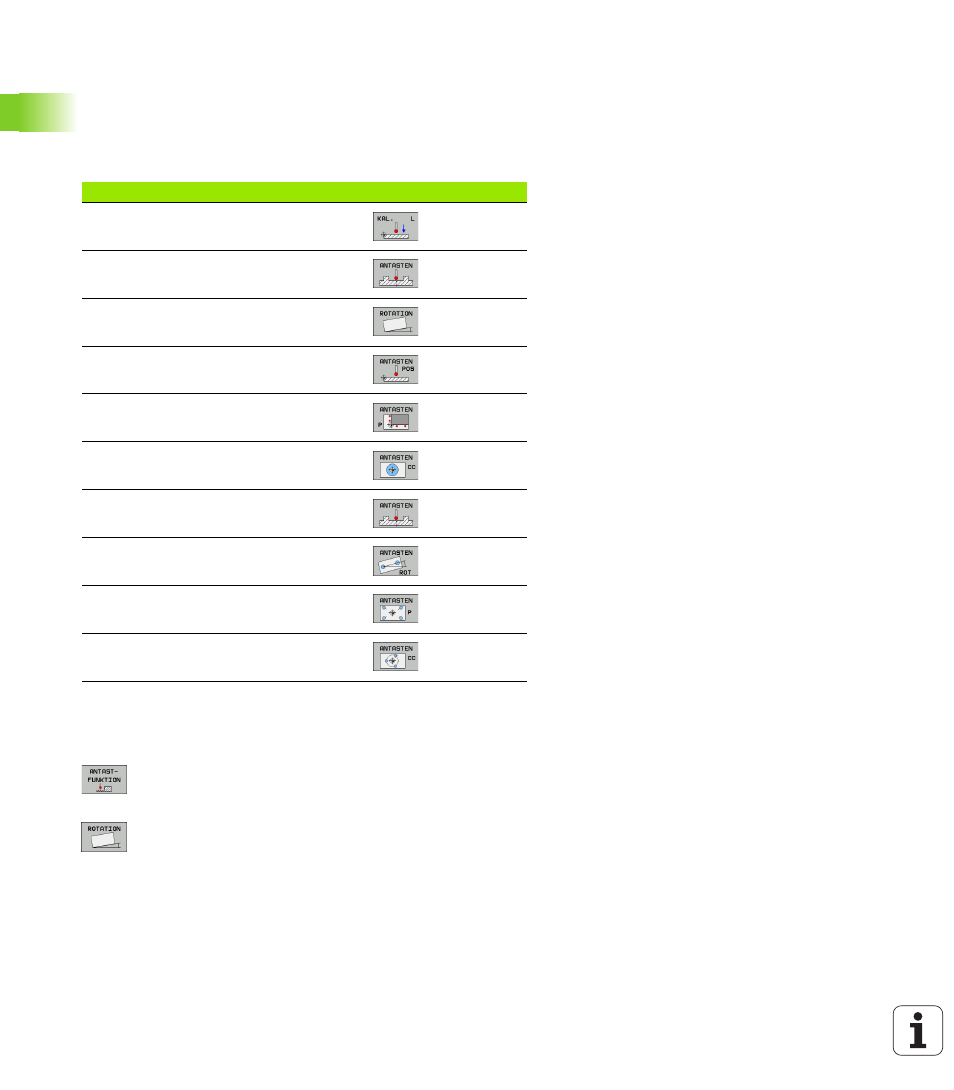

Funktion Softkey Seite
Wirksame Länge kalibrieren Seite 32
Wirksamen Radius kalibrieren Seite 33
Grunddrehung über eine Gerade
ermitteln Seite 35
Bezugspunkt-Setzen in einer wählbaren
Achse Seite 37
Ecke als Bezugspunkt setzen Seite 38
Kreismittelpunkt als Bezugspunkt setzen Seite 39
Mittelachse als Bezugspunkt setzen Seite 40
Grunddrehung über zwei Bohrungen/
Kreiszapfen ermitteln Seite 41
Bezugspunkt über vier Bohrungen/
Kreiszapfen setzen Seite 41
Kreismittelpunkt über drei Bohrungen/
Zapfen setzen Seite 41
