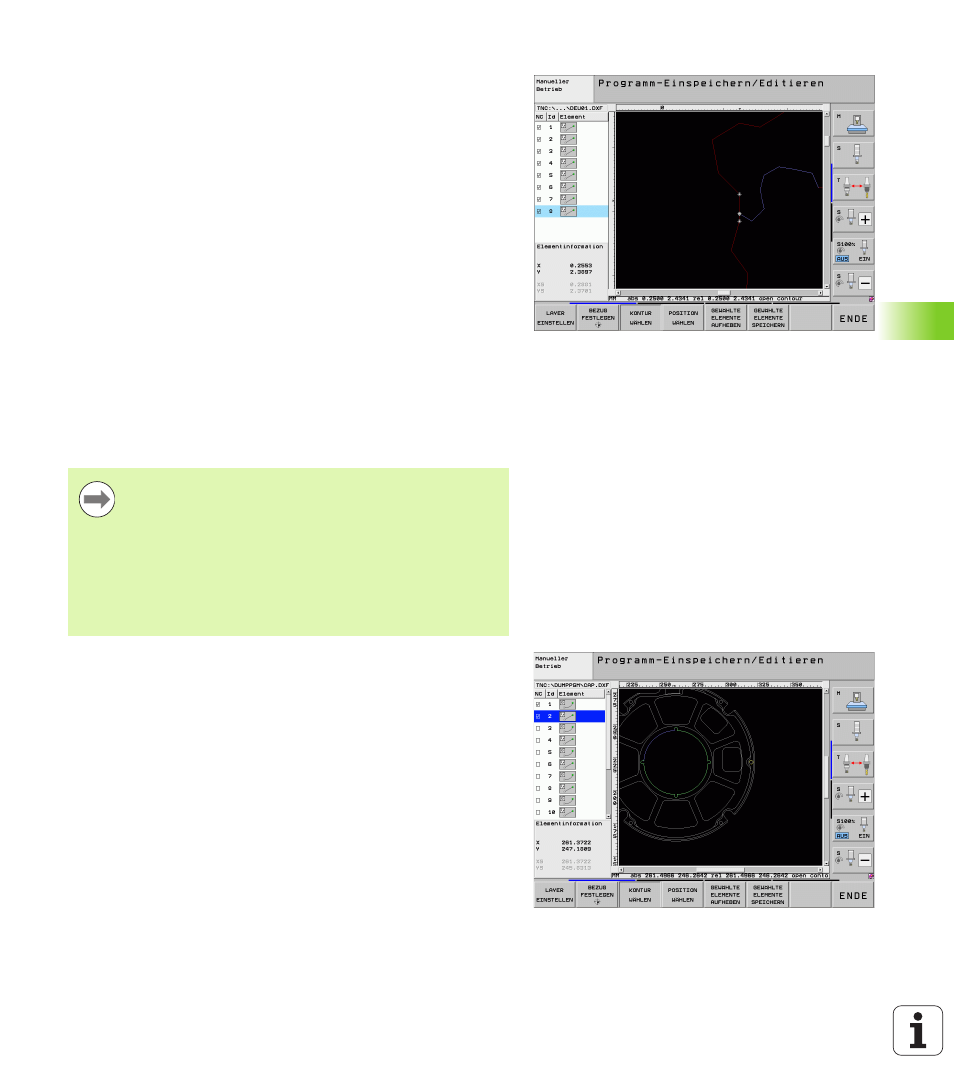

Konturelemente teilen, verlängern, verkürzen
Wenn zu selektierende Konturelemente in der Zeichnung stumpf
aneinanderstoßen, müssen Sie das entsprechende Konturelement
zunächst teilen. Diese Funktion steht Ihnen automatisch zur
Verfügung, wenn Sie sich im Modus zum Selektieren einer Kontur
befinden.
Gehen Sie wie folgt vor:
U Das stumpf anstoßende Konturelement ist ausgewählt, also blau
markiert
U Zu teilendes Konturelement anklicken: Die TNC zeigt den
Schnittpunkt durch einen Stern mit Kreis an und die selektierbaren
Endpunkte durch einen einfachen Stern
U Mit gedrückter Taste CTRL auf den Schnittpunkt klicken: Die TNC
teilt das Konturelement im Schnittpunkt und blendet die Punkte
wieder aus. Ggf. verlängert oder verkürzt die TNC das stumpf
anstoßende Konturelement bis an den Schnittpunkt beider
Elemente
U Das geteilte Konturelement erneut anklicken: Die TNC blendet den
Schnitt- und die Endpunkte wieder ein
U Gewünschten Endpunkt anklicken: Die TNC markiert das jetzt
geteilte Element blau
U Nächstes Konturelement wählen
Elementinformationen
Die TNC zeigt im Bildschirm links unten verschiedene Informationen
zu dem Konturelement an, das Sie zuletzt im linken oder rechten
Fenster per Mouse-Klick gewählt haben.
„ Gerade
Endpunkt der Geraden und zusätzlich ausgegraut den Startpunkt der
Geraden
„ Kreis, Teilkreis
Kreismittelpunkt, Kreisendpunkt und Drehsinn. Zusätzlich
ausgegraut Startpunkt und Radius des Kreises
Wenn das zu verlängernde/zu verkürzende
Konturelement eine Gerade ist, dann verlängert/verkürzt
die TNC das Konturelement linear. Wenn das zu
verlängernde/zu verkürzende Konturelement ein
Kreisbogen ist, dann verlängert/verkürzt die TNC den
Kreisbogen zirkular.
Um diese Funktionen nutzen zu können, müssen
mindestens zwei Konturelemente bereits selektiert sein,
damit die Richtung eindeutig bestimmt ist.
