Bahnbewegungen – Polarkoordinaten 6.5
6
TNC 640 | Benutzer-Handbuch HEIDENHAIN-Klartext-Dialog | 3/2013
217

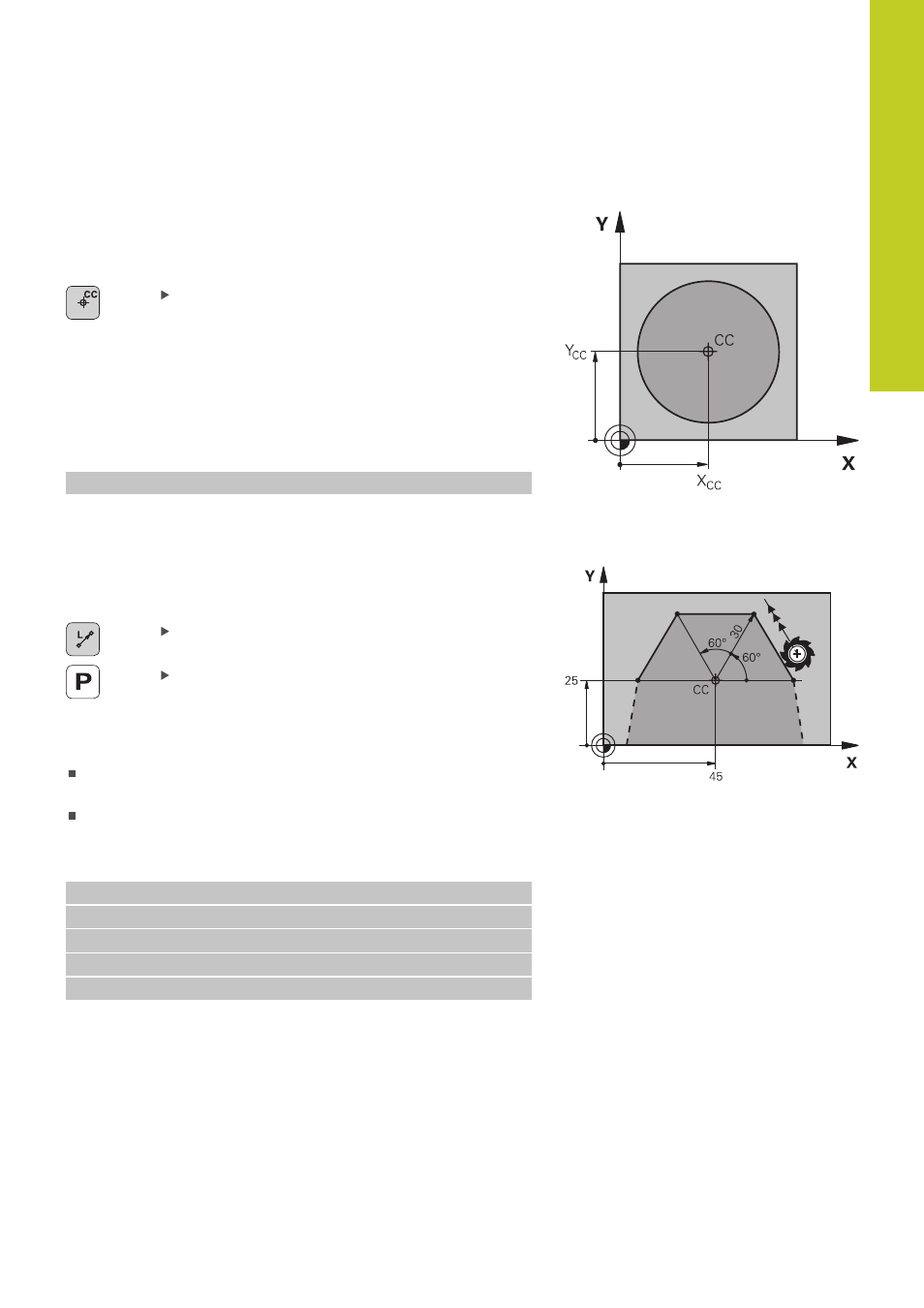

Polarkoordinaten-Ursprung: Pol CC
Den Pol CC können Sie an beliebigen Stellen im Bearbeitungs-
Programm festlegen, bevor Sie Positionen durch Polarkoordinaten
angeben. Gehen Sie beim Festlegen des Pols vor, wie beim
Programmieren des Kreismittelpunkts.
Koordinaten: Rechtwinklige Koordinaten
für den Pol eingeben oder um die zuletzt
programmierte Position zu übernehmen: Keine
Koordinaten eingeben. Den Pol festlegen, bevor
Sie Polarkoordinaten programmieren. Pol nur in
rechtwinkligen Koordinaten programmieren. Der
Pol ist solange wirksam, bis Sie einen neuen Pol
festlegen.
NC-Beispielsätze
12 CC X+45 Y+25
Gerade LP
Das Werkzeug fährt auf einer Geraden von seiner aktuellen Position
zum Endpunkt der Geraden. Der Startpunkt ist der Endpunkt des
vorangegangenen Satzes.
Polarkoordinaten-Radius PR: Abstand des
Geraden-Endpunkts zum Pol CC eingeben
Polarkoordinaten-Winkel PA: Winkelposition des
Geraden-Endpunkts zwischen –360° und +360°
Das Vorzeichen von
PA ist durch die Winkel-Bezugsachse
festgelegt:
Winkel von der Winkel-Bezugsachse zu
PR gegen den
Uhrzeigersinn:
PA>0
Winkel von der Winkel-Bezugsachse zu
PR im Uhrzeigersinn:
PA<0
NC-Beispielsätze
12 CC X+45 Y+25
13 LP PR+30 PA+0 RR F300 M3
14 LP PA+60
15 LP IPA+60
16 LP PA+180
