Programmieren: Sonderfunktionen
11.2 Dynamische Kollisionsüberwachung (Software-Option)
11
374
TNC 640 | Benutzer-Handbuch HEIDENHAIN-Klartext-Dialog | 3/2013

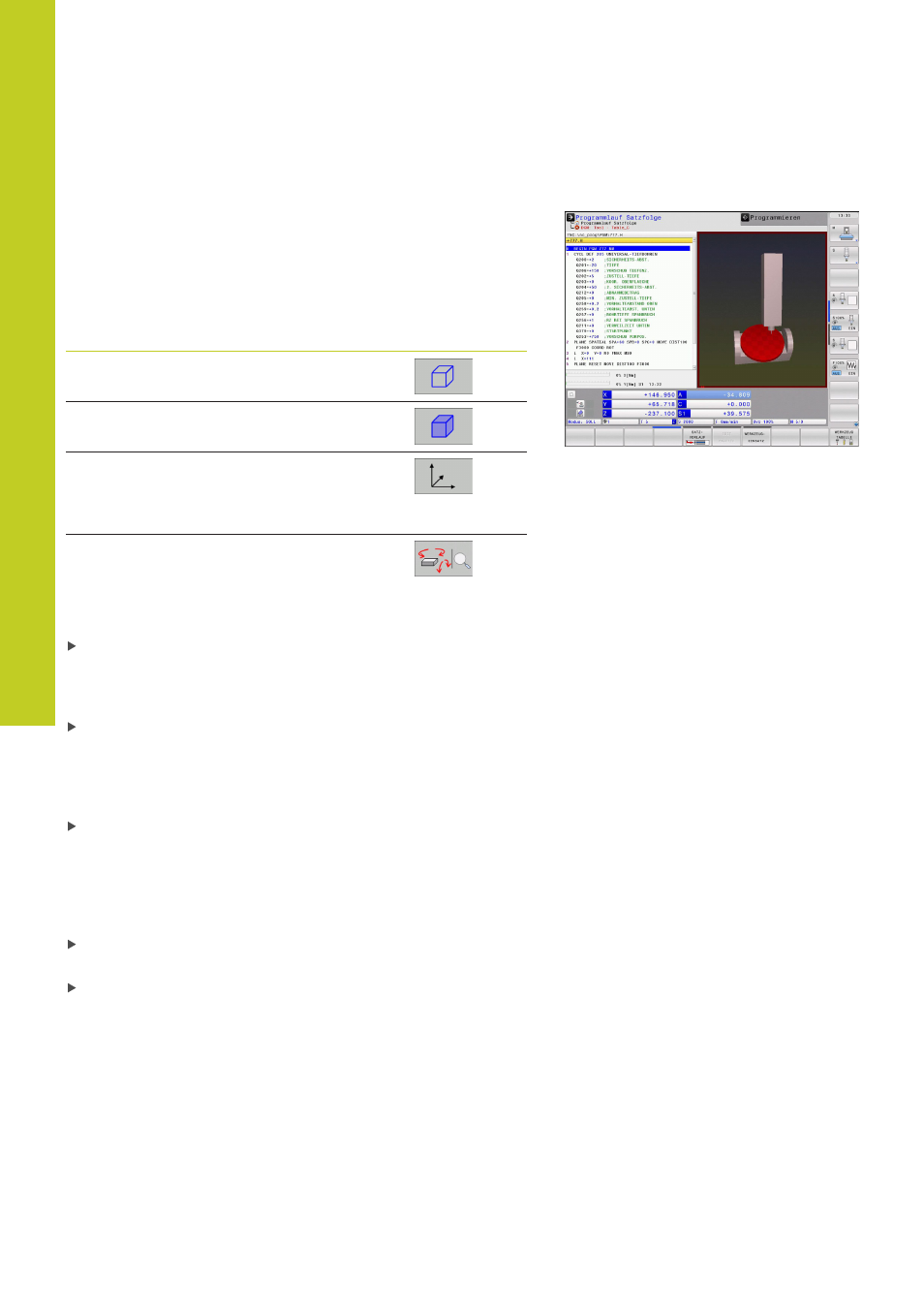

Grafische Darstellung des Schutzraumes
Über die Taste Bildschirm-Aufteilung können Sie die an Ihrer
Maschine definierten Kollisionskörper und eingemessene
Spannmittel dreidimensional anzeigen lassen, siehe "Programmlauf
Satzfolge und Programmlauf Einzelsatz", Seite 72.
Per Softkey können Sie zwischen verschiedenen Ansichtsmodi
wählen:
Funktion Softkey
Umschalten zwischen Drahtmodell und
Volumenansicht
Umschalten zwischen Volumenansicht und
transparenter Ansicht
Einblenden/ausblenden der
Koordinatensysteme, die
durch Transformationen in der
Kinematikbeschreibung entstehen
Funktionen zum Drehen, Rotieren und
Zoomen
Sie können die Grafik auch mit der Mause bedienen. Folgende
Funktionen stehen zur Verfügung:
Um das dargestellte Modell dreidimensional zu drehen: rechte
Mouse-Taste gedrückt halten und Mouse bewegen. Nachdem
Sie die rechte Mouse-Taste losgelassen haben, orientiert die
TNC das Werkstück auf die definierte Ausrichtung
Um das dargestellte Modell zu verschieben: mittlere Mouse-
Taste, bzw. Mouse-Rad, gedrückt halten und Mouse bewegen.
Die TNC verschiebt das Modell in die entsprechende Richtung.
Nachdem Sie die mittlere Mouse-Taste losgelassen haben,
verschiebt die TNC das Modell auf die definierte Position
Um mit der Mouse einen bestimmten Bereich zu zoomen: mit
gedrückter linker Mouse-Taste den rechteckigen Zoom-Bereich
markieren, Sie können den Zoom-Bereich durch horizontales
und vertikales Bewegen der Mouse noch verschieben. Nachdem
Sie die linke Mouse-Taste losgelassen haben, vergrößert die
TNC das Werkstück auf den definierten Bereich
Um mit der Mouse schnell aus- und einzuzoomen: Mouserad
vor bzw. zurückdrehen
Doppelklick mit der rechten Mouse-Taste: Standardansicht
anwählen
