Software-Beschreibung
25

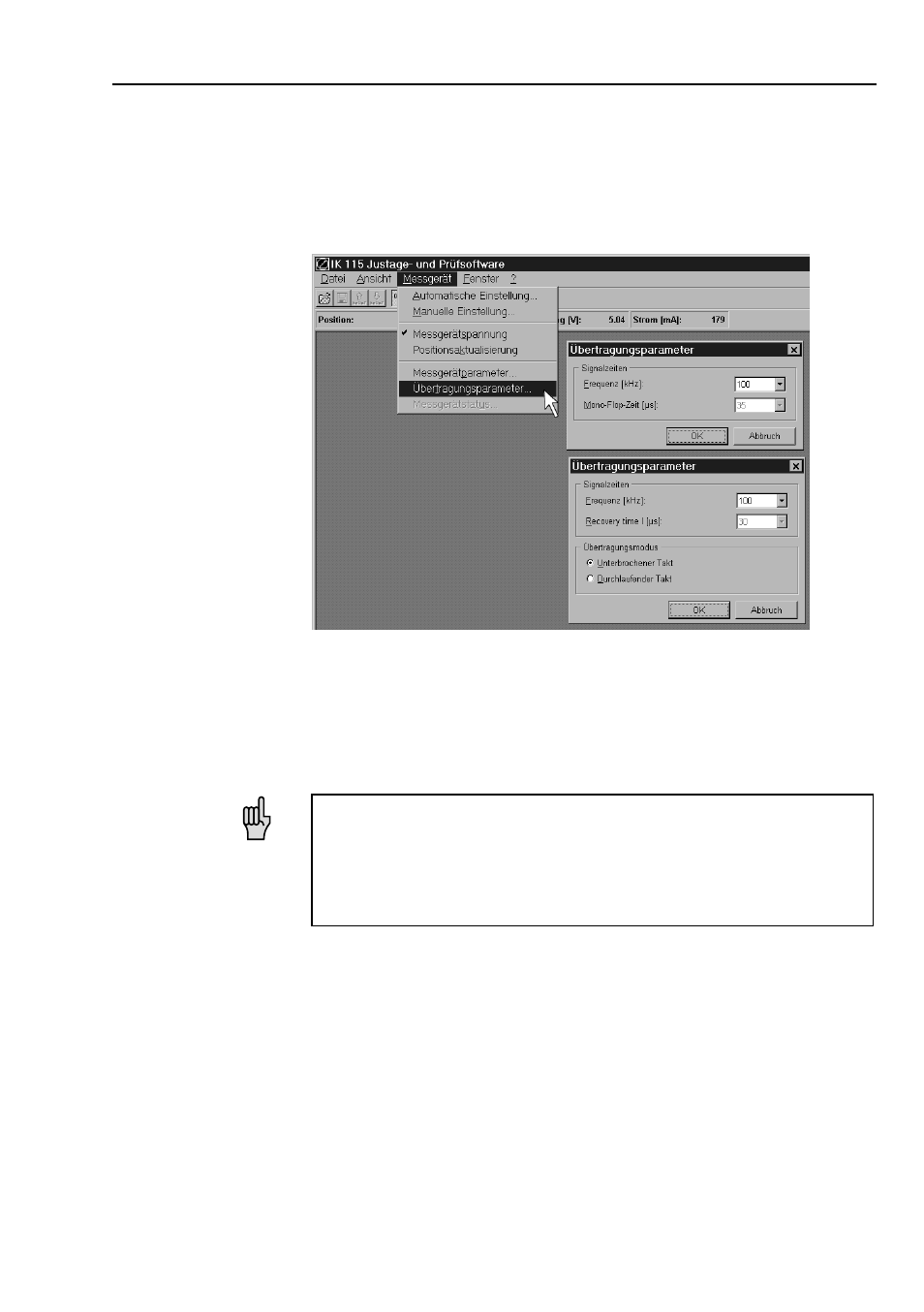

Konfiguration der IK 115 – Übertragungsparameter
Um die Messgerät-Kabellänge möglichst variabel zu halten und
dennoch die Übertragungszeit für die Absolutwertübertragung
zu minimieren, kann man je nach Messgerätschnittstelle einige
Übertragungsparameter verändern.
EnDat-Messgeräte
Bei EnDat-Messgeräten kann die Übertragungsfrequenz im
Bereich von 100 kHz bis 2 MHz verändert werden.
Ferner kann zwischen durchlaufendem und unterbrochenem
Takt bei der Positionswertübertragung gewählt werden.
Wenn der durchlaufende Takt verwendet wird, sind keine
Messgerätstatusinformationen verfügbar. Die Konfiguration
„Durchlaufender Takt“ ist bei laufendem Positionswertver-
gleich zwischen inkrementaler und absoluter Schnittstelle
nicht möglich.
SSI-Messgeräte
Bei SSI-Messgeräten kann nur die Übertragungsfrequenz im
Bereich von 100 kHz bis 1 MHz verändert werden.
Weitere Einstellungen sind nicht möglich.
SSI-
Interface
EnDat-
Interface
