Anzeige und Prüfmöglichkeiten
31

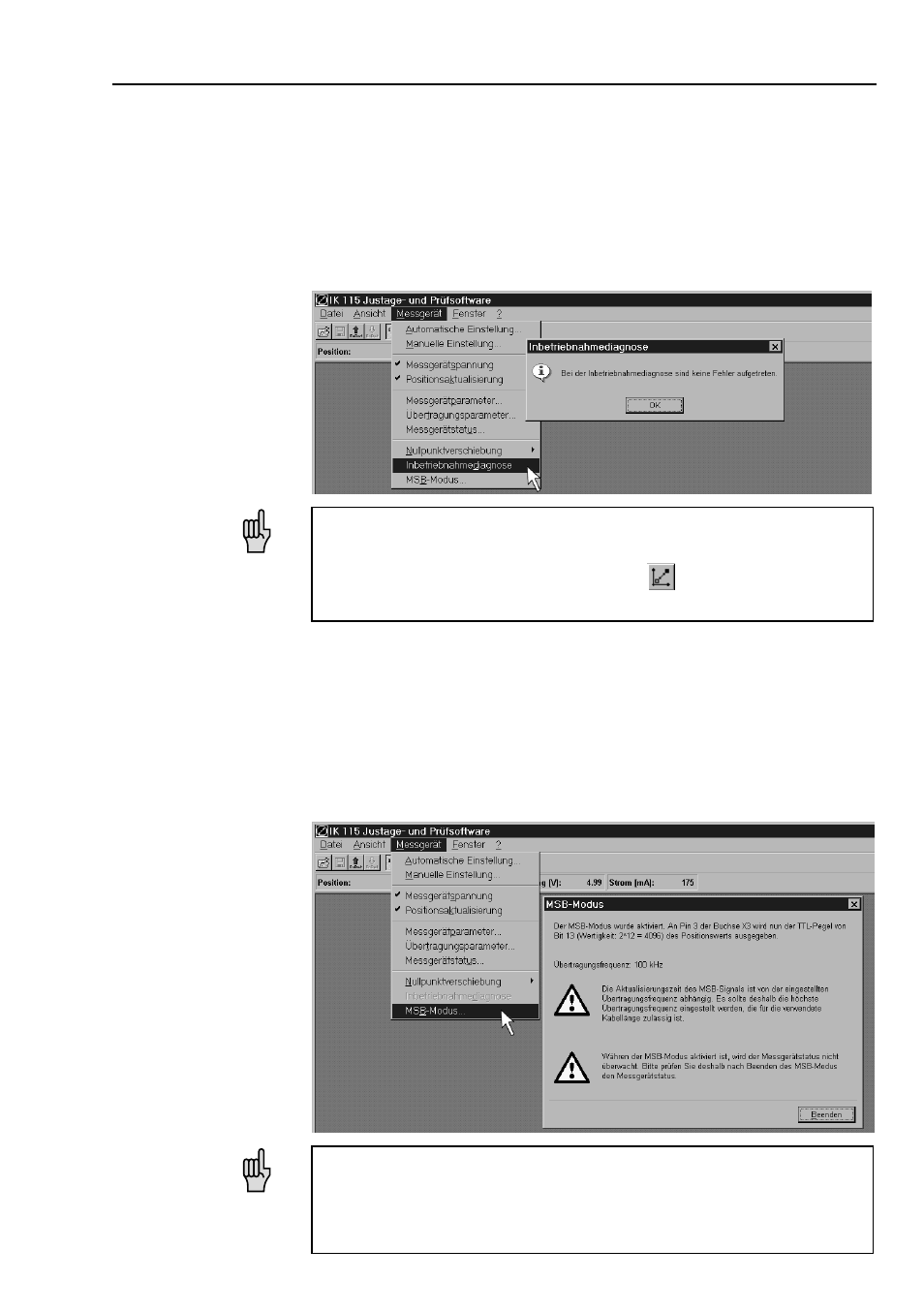

Inbetriebnahmediagnose
Durch Auswahl des Menüpunkts [ Messgerät > Inbetriebnahmedia-
gnose ] wird eine Diagnoseroutine mit dem Messgerät durchge-
führt. Die Inbetriebnahmediagnose überprüft die Funktion elementa-
rer Messgerätkomponenten wie Beleuchtung, Photoelemente und
Trigger. Ob ein Messgerät die Inbetriebnahmediagnose unterstützt,
gibt Wort 31 im Speicherbereich für den Messgeräthersteller an.
Die Inbetriebnahmediagnose darf nur durchgeführt werden,
wenn sich das Messgerät im Stillstand befindet. Außerdem
muß die Positionswertaktualisierung
aktiviert sein, um die
Inbetriebnahmediagnose auswählen zu können.
MSB-Modus
Durch Auswahl des Menüpunkts [ Messgerät > MSB-Modus ]
wird der MSB-Modus aktiviert. An Pin 3 der Buchse X3 wird nun
der TTL-Pegel von Bit 13 (Wertigkeit: 2
12
= 4096) des Positions-
werts ausgegeben. Dieses Signal kann für die Justage eines
EnDat-Drehgebers an die Rotorlage eines Synchronmotors
verwendet werden.
Diese Funktion steht nur für EnDat-Messgeräte zur Verfügung.
Alternativ kann die Funktion ’Nullpunktverschiebung’ zur
Abstimmung der absoluten Nullposition auf die Motor-
kommutierung verwendet werden.
