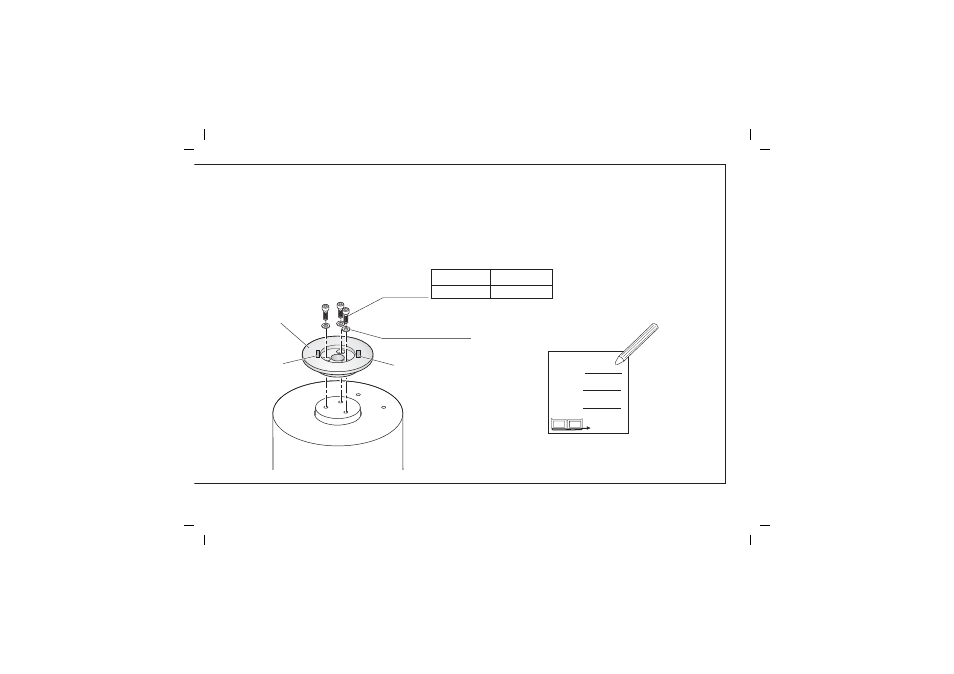

Teilscheibe mit Nabe muss so angebaut werden, dass der maximale Wert des Teilkreises
auf dem minimalen Wert der Welle liegt bzw. der minimale Wert des Teilkreises
auf dem maximalen Wert der Welle liegt.
The disk/hub assembly must be mounted in such a way
that the maximum value of the graduated disk is on top of the minimum value of the shaft
and the minimum value of the graduated disk is on the maximum value of the shaft.
+
–
–
+
Md = 0.01 Nm
min.= z
1
max.= z
2
ISO 4762
ISO 7089-4-200
ERP 4080 ERP 8080
M2.5 M4
S.Nr.
Werte notieren
Write down values
z
1
=
z
2
=
29
S.Nr. =
