HEIDENHAIN ERP 4080 Benutzerhandbuch
Seite 24
Advertising
Elektrisch Zentrieren
Electrical centering

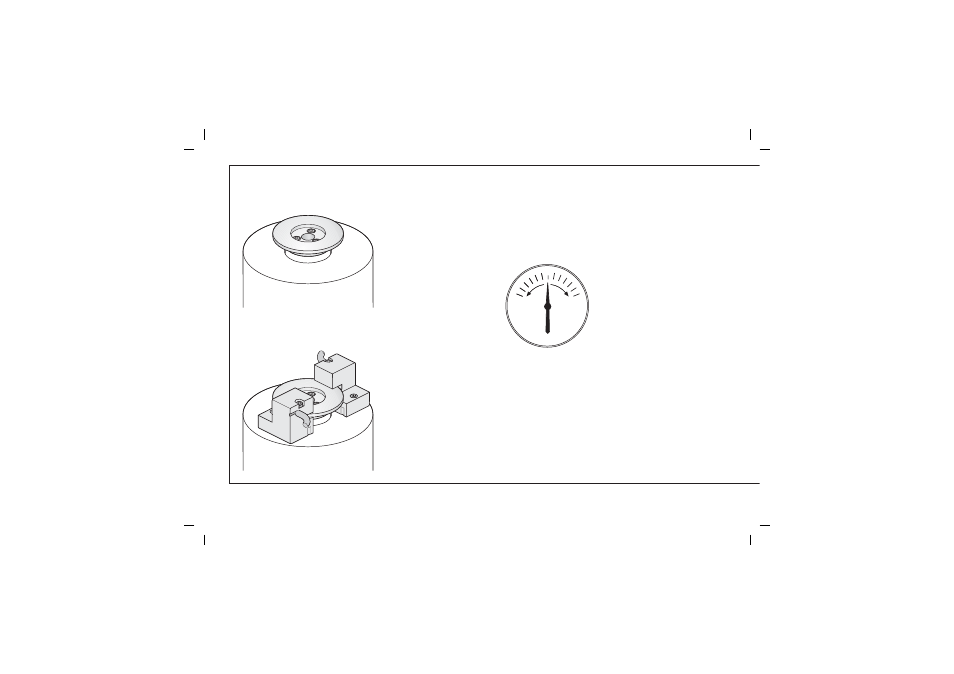

Bauen Sie die beiden Abtastköpfe wie auf den Seiten
30 und 31 beschrieben an.
Mount the two scanning heads as described
on pages 30 and 31.
1.
20 µm
+20 µm
0
max.
max.
Zentrieren Sie den Teilkreis wie auf den Seiten 20 und 21,
in den Schritten 1 und 2 beschrieben.
Sie müssen dabei folgende Werte erreichen.
Center the graduated disk as described on pages 20 and 21,
steps 1 and 2.
The following values must be achieved.
2.
24
