SMA Solar Technology AG 7 Montage
Installationsanleitung BTPB-Ant-IDE111510 15
1. Den Wechselrichter freischalten und öffnen (siehe Installationsanleitung des Wechselrichters).
2. Wenn auf dem Schnittstellensteckplatz eine andere Kommunikationsschnittstelle montiert ist, die
Kommunikationsschnittstelle demontieren (siehe Anleitung der Kommunikationsschnittstelle).

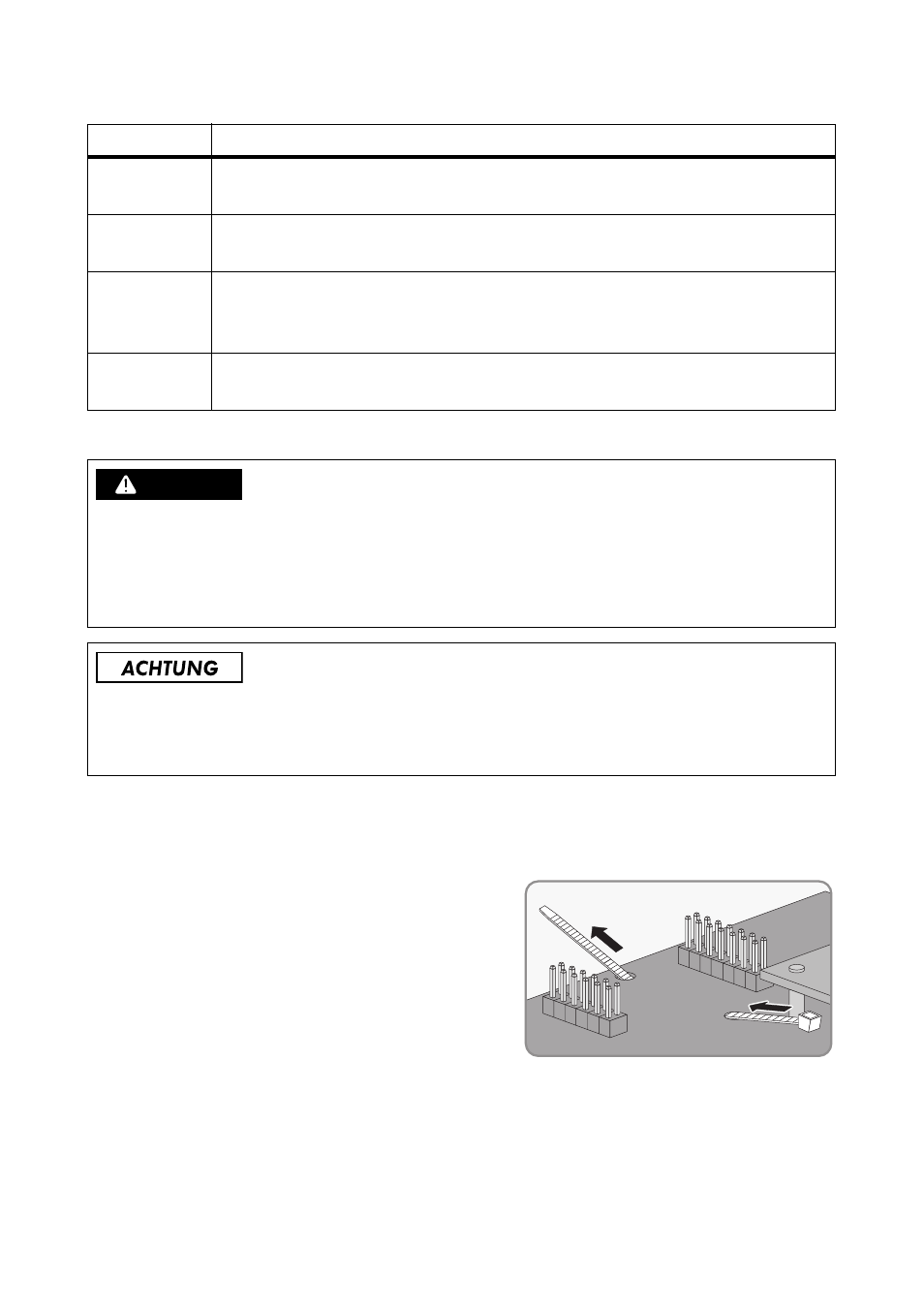

3. Den Kabelbinder durch die Befestigungslöcher der
Display-Baugruppe führen. Dabei den Kabelbinder
unter der Display-Baugruppe durchführen.
Position Wechselrichter
*
* „Von [...] bis [...]“ bezieht sich auf die Auflistung der unterstützen Wechselrichter, siehe Kapitel 2.1.
A Von SB 1100 bis SB 3000‑KR sowie von WB 1100 bis WB 3000‑IT, im
Folgenden als „Gehäusetyp A“ bezeichnet.
B Von SB 3300 bis SB 5000TL HC‑IT sowie von WB 3300 bis WB 3800‑IT, im
Folgenden als „Gehäusetyp B“ bezeichnet.
C SB 700 sowie SB 1100, SB 1100E, SB1100LV, SB1100‑IT, WB 1100,
WB 1100E, WB 1100LV mit der Gehäuseart eines SB 700, im Folgenden als
„Gehäusetyp C“ bezeichnet.
D Von SMC 4600A bis SMC 11000TLRP-10 sowie WB 5000A und WB 6000A, im
Folgenden als „Gehäusetyp D“ bezeichnet.
(&'")3
Lebensgefahr durch Stromschlag beim Öffnen des Wechselrichters.
Tod oder schwere Verletzungen.
• Den Wechselrichter AC‑seitig und DC‑seitig freischalten (siehe Installationsanleitung des
Wechselrichters).
Beschädigung des Wechselrichters durch elektrostatische Entladung möglich.
• Erden Sie sich, bevor Sie Bauteile berühren, indem Sie Schutzleiter (PE) oder ein unlackiertes
Gehäuseteil des Wechselrichters anfassen.
