7 Montage SMA Solar Technology AG
18 BTPB-Ant-IDE111510 Installationsanleitung

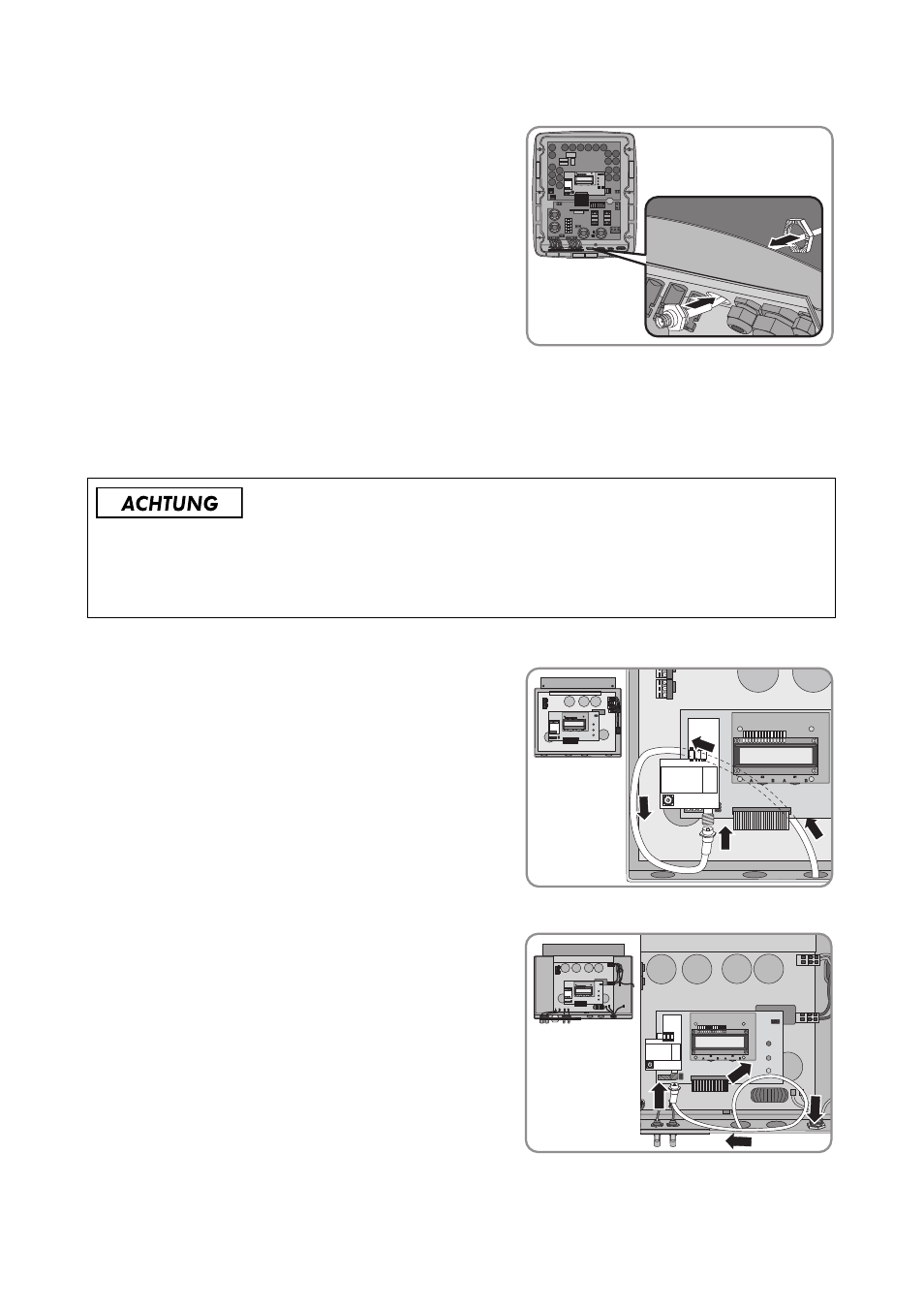

4. Die Gegenmutter mit den gezahnten Kanten in
Richtung Wechselrichtergehäuse auf das
Antennenkabel stecken.
5. Die Gegenmutter erst handfest, dann mit einem Drehmoment von 9 Nm auf das Gewinde des
Antennenkabels drehen. Schlüsselweite des Drehmomentschlüssels: 26 mm.
6. Antennenkabel im Wechselrichter verlegen:
• Bei den Wechselrichtern des Gehäusetyps C:
Das Antennenkabel unter der Display-
Baugruppe durchführen. Dabei das
Antennenkabel am linken Rand des
Wechselrichter‑Gehäuses entlangführen und in
Richtung Antennenanschluss des Bluetooth
Piggy‑Back führen.
• Bei den Wechselrichtern des Gehäusetyps A:
Das Antennenkabel nach rechts über die
Display-Baugruppe führen. Dabei das
Antennenkabel in einer Schlaufe in Richtung
Antennenanschluss des Bluetooth Piggy‑Back
führen.
Beschädigung des Antennenkabels möglich.
• Das Antennenkabel nicht knicken.
• Das Antennenkabel von hitzeführenden Bauteilen fernhalten.
