4 Produktbeschreibung
SMA Solar Technology AG
12
BTREPOUT-IA-de-11
Installationsanleitung
4.3 Geräteübersicht

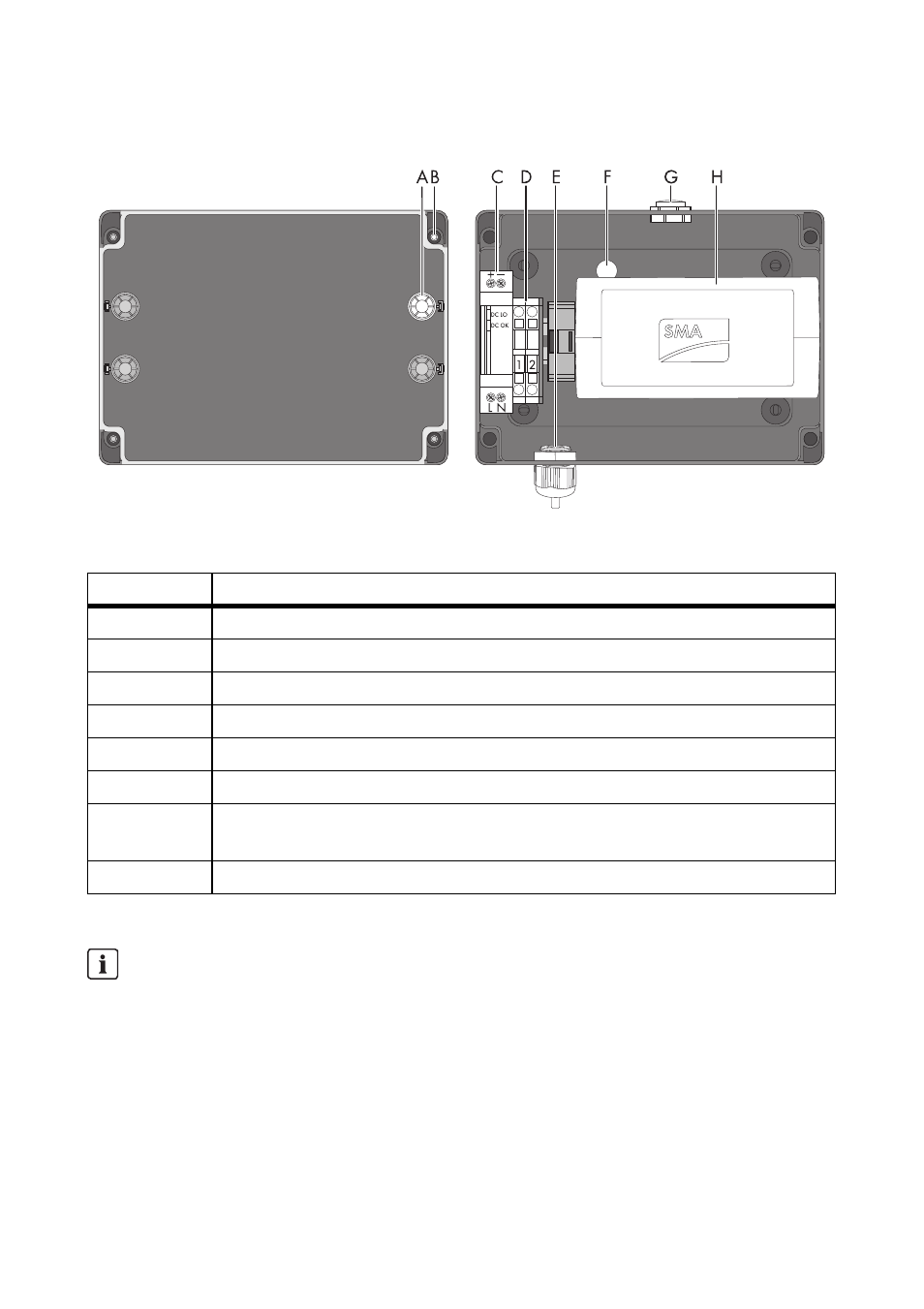

Abbildung 4: Übersicht der Gehäuseelemente (mit Gehäusedeckel (links) und Gehäuseunterteil (rechts))
Position
Bezeichnung
A
Dichtung
B
Schraube des Gehäusedeckels
C
Hutschienennetzteil*
* nur vorhanden bei Bestelloption mit Hutschienennetzteil
D
Durchgangsklemme für Anschluss an Spannungsversorgung
E
Kabeldurchführung für Spannungsversorgung
F
Öffnung mit selbstklebender Membran für Druckausgleich
G
Schraubdichtung mit herausdrehbarem Dichteinsatz, über die die Drehschalter
MODE und NetID zugänglich sind
H
Bluetooth Repeater
Selbstklebende Membran nicht beschädigen oder entfernen
Die selbstklebende Membran ist ein Druckausgleichselement, z. B. bei Wärmeentwicklung im
Gehäuseinneren, und stellt die Dichtheit des Gehäuses gemäß Schutzart IP54* sicher.
* nach IEC 60529
