4 Produktbeschreibung
Installationsanleitung
BTREPOUT-IA-de-11
13

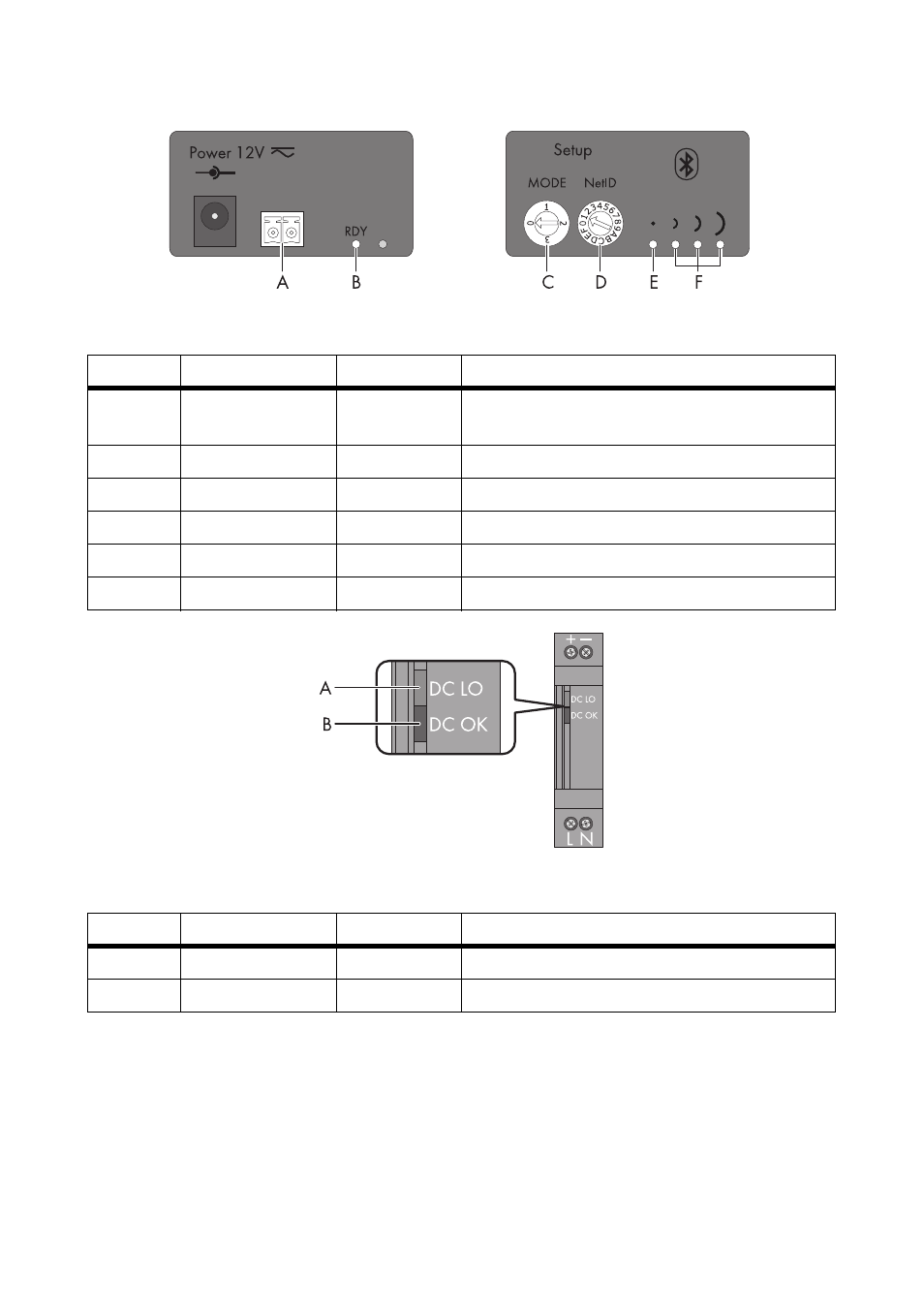

Abbildung 5: Übersicht der Geräteelemente am Bluetooth Repeater Outdoor
Abbildung 6: Übersicht der LEDs des Hutschienennetzteils
Position
Bezeichnung
Farbe
Erklärung
A
−
−
Anschluss DC-Quelle (Hutschienennetzteil oder
Power Modul)
B
RDY
Grün
LED zur Spannungsversorgung
C
MODE
−
Drehschalter zum Einstellen des MODE
D
NetID
−
Drehschalter zum Einstellen der NetID
E
−
Blau
Bluetooth LED
F
−
Gelb
Bluetooth LEDs
Position
Bezeichnung
Farbe
Erklärung
A
DC LO
Gelb
LED zur Spannungsversorgung
B
DC OK
Grün
LED zur Spannungsversorgung
