SMA Solar Technology AG Auspacken
Installationsanleitung PT100MNR-IDE083510 7
3 Auspacken

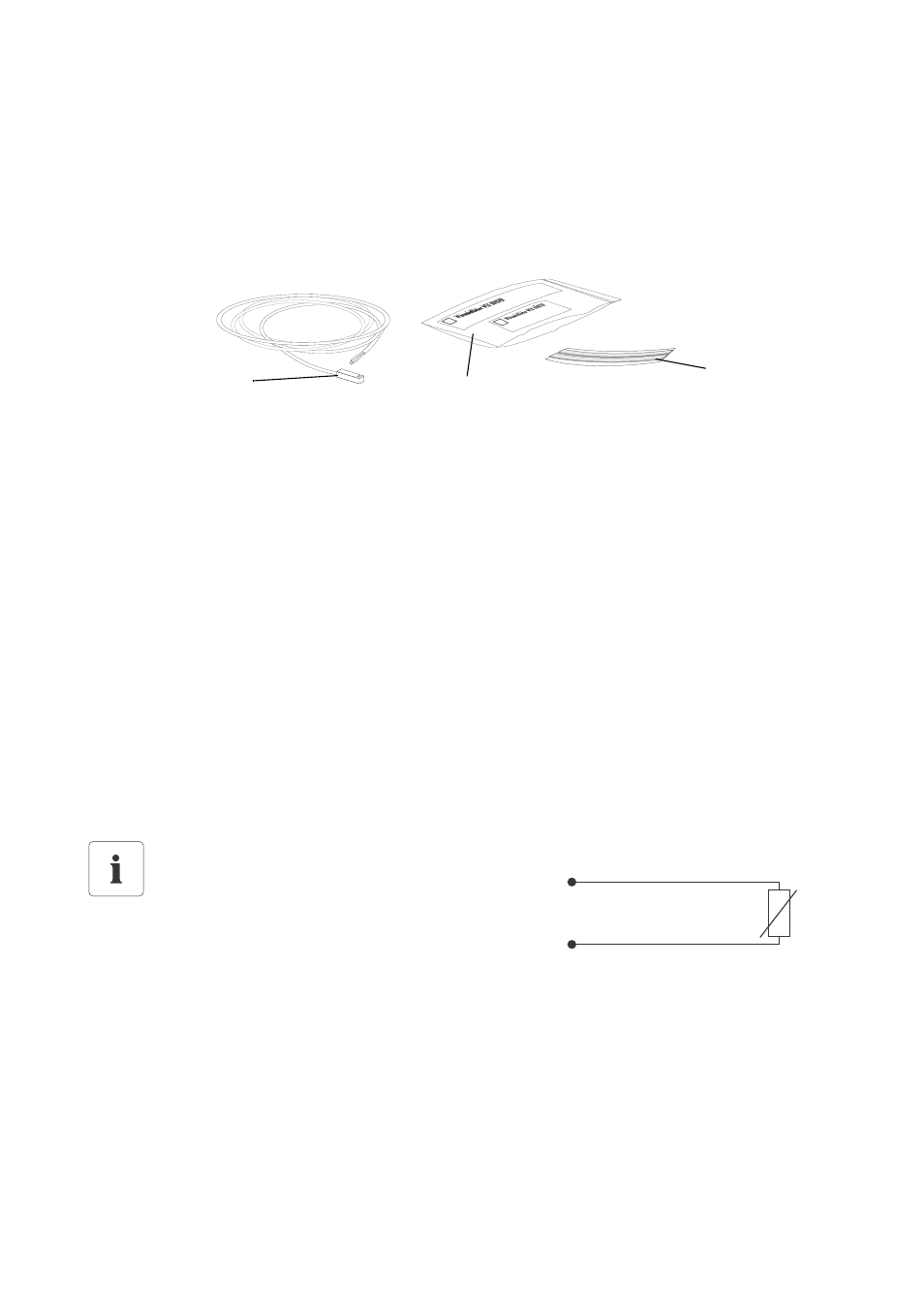

3.1 Lieferumfang
PT100M-NR
3.2 Modultemperatursensor identifizieren
Sie können den Modultemperatursensor über die Messung des Messwiderstands identifizieren. Der
Nennwiderstand beträgt R
0
=100 Ω (bei 0 Grad).
4 Montage und elektrischer Anschluss
Der Modultemperatursensor PT100M kann an den Sunny Boy Control Plus, Sunny Central oder an
die Sunny SensorBox angeschlossen werden. Beachten Sie die vorkonfektionierte Kabellänge von
2,5 m. Sollte die Länge des Kabels nicht ausreichen, können Sie dieses z. B. über eine Verteilerdose
über 2- oder 4-Leitertechnik verlängern.
A 1 PT100M (Modultemperatursensor mit 2,5 m Kabel)
B 1 Wärmeleitkleber (Schutzhandschuhe, Härter und Binder)
C 2 Klebeband-Streifen
2-Leitertechnik
Beim Anschluss des Temperatursensor in 2-
Leitertechnik fließt der Leitungswiderstand in die
Messung mit ein. Das kann je nach
Leitungslänge zu Messungenauigkeiten führen.
Aus diesem Grund ist die 2-Leitertechnik nur für kurze Leitungslängen (maximal 3 m) oder
bei nicht so hohen Messgenauigkeitsansprüchen einzusetzen. Um die Messgenauigkeit zu
erhöhen, empfiehlt sich der Anschluss in 4-Leitertechnik.
A
B
C
