SMA Solar Technology AG Montage und elektrischer Anschluss
Installationsanleitung PT100MNR-IDE083510 9

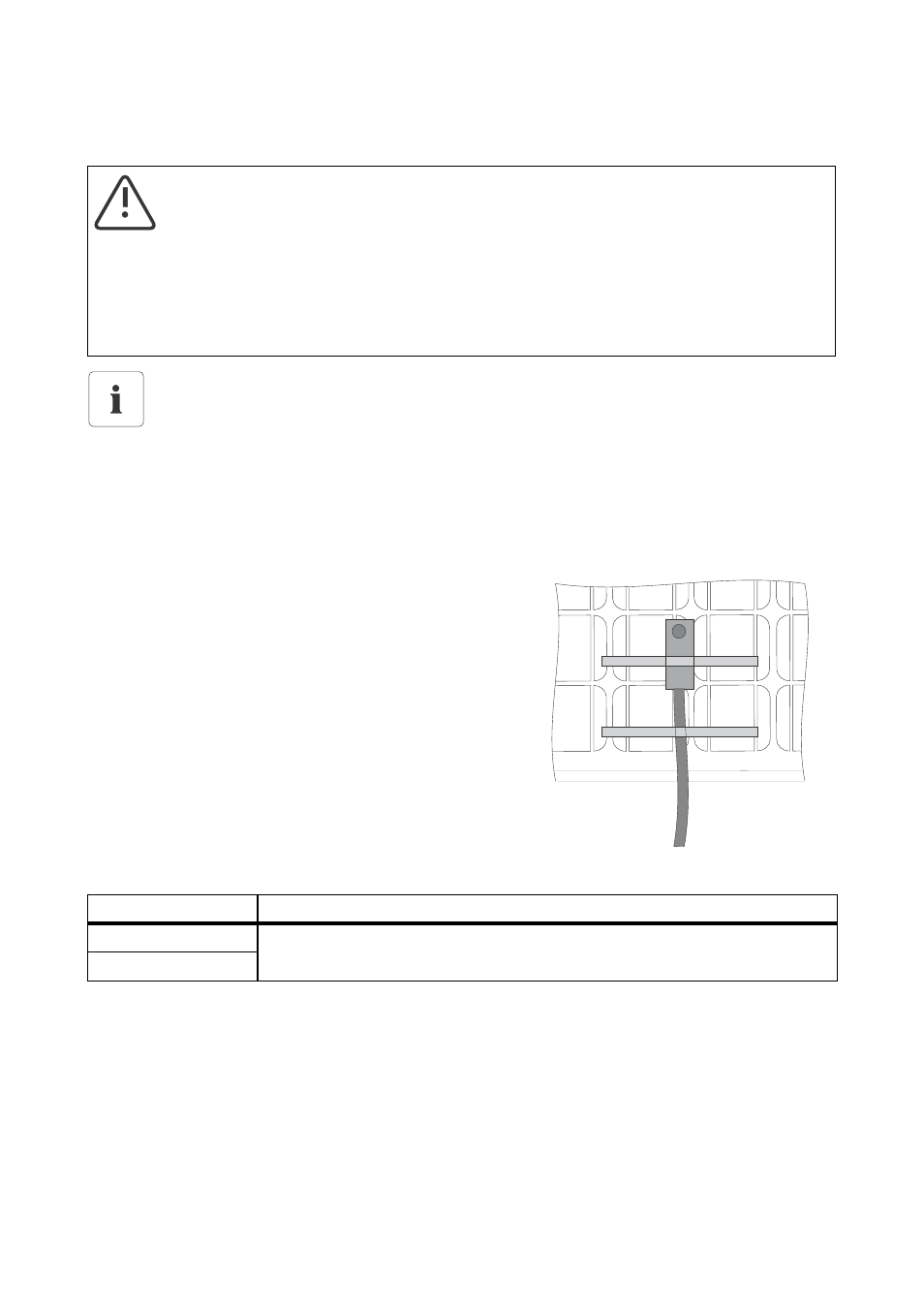

4.3 Sensor montieren
1. Montageort unter Berücksichtigung der Kabellänge des Sensors festlegen.
2. Montageort säubern.
3. Wärmeleitkleber nach den Anweisungen des Herstellers vorbereiten.
4. Modultemperatursensor auf der Unterseite einer
Solarzelle mit dem mitgelieferten Wärmeleitkleber
aufkleben.
5. Modultemperatursensor und das Kabel mit
Klebeband-Streifen an der Unterseite der Solarzelle
fixieren.
6. Nachdem der Wärmeleitkleber ausgehärtet ist
können die Klebeband-Streifen entfernt werden.
☑ Der Modultemperatursensor ist montiert.
4.4 Anschlussübersicht
4.5 Sensor an Sunny SensorBox anschließen
Wie Sie den Sensor an die Sunny SensorBox anschließen und konfigurieren entnehmen Sie der
Installationsanleitung der Sunny SensorBox. Die jeweils aktuelle Anleitung können Sie über den
Downloadbereich von www.SMA.de oder über die üblichen Vertriebswege beziehen.
VORSICHT!
Verätzungen durch Berührung mit dem Wärmeleitkleber.
• Bei der Arbeit geeignete Schutzkleidung, Schutzhandschuhe, Schutzbrille tragen.
• Berührungen mit Haut, Schleimhäuten und Augen vermeiden.
• Sicherheitshinweise und Anweisungen des Herstellers des Wärmeleitklebers
befolgen.
Wärmeleitkleber
Wärmeleitkleber nach den Anweisungen des Herstellers mischen. Beachten Sie bei der
Verarbeitung die vom Hersteller angegebenen Verarbeitungs- und Aushärtezeiten.
Adernfarbe Belegung
Rot Die Adernbelegungen des Sensors ist beliebig. Allerdings sind beim
Anschluss über 4- Leitertechnik die Anschlussbelegungen zu beachten.
Weiß
