Datenkabel am SBU 2200 anschließen

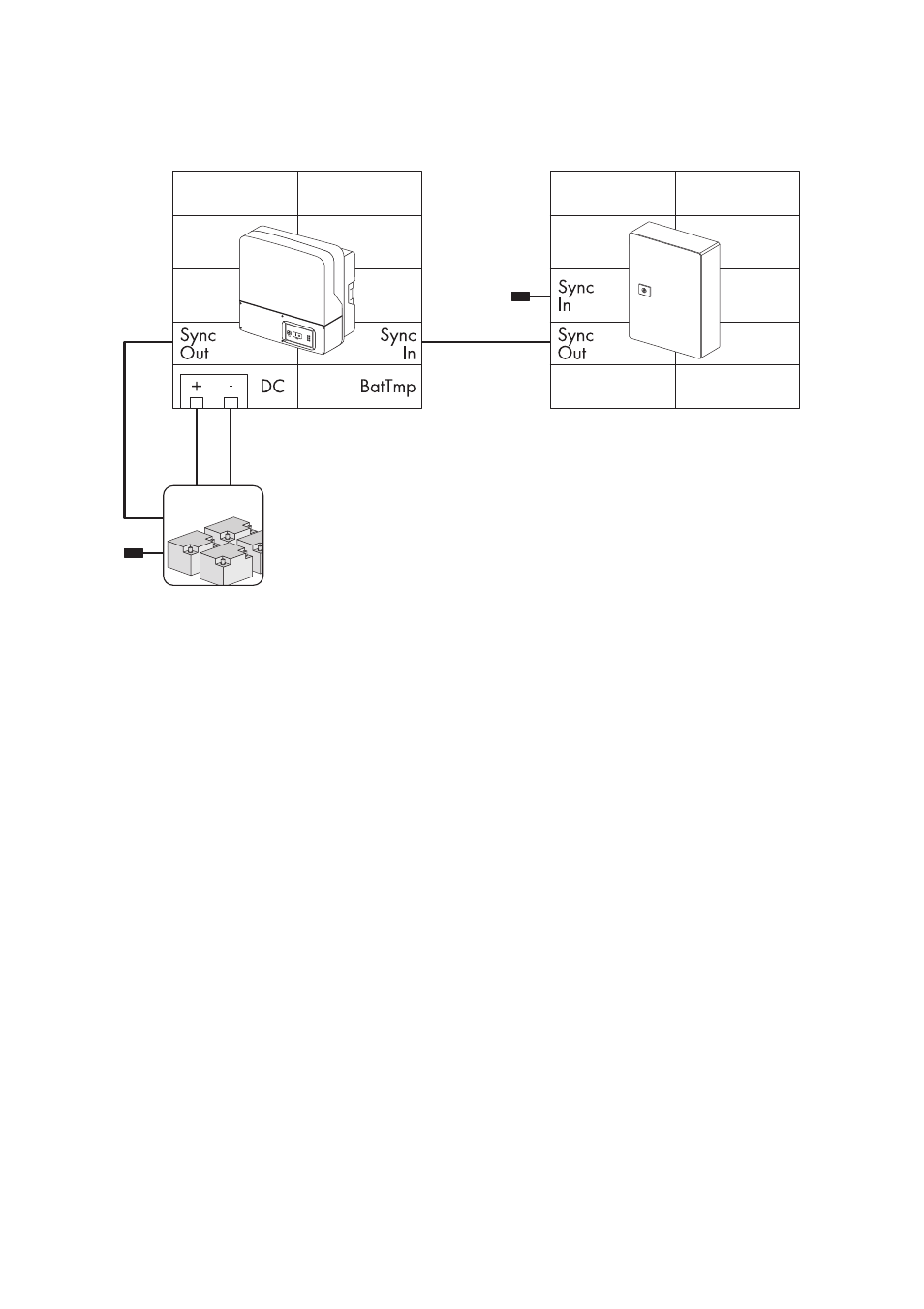

Abbildung 2: Verschaltungsübersicht der Kommunikation
Zusätzlich benötigtes Material (nicht im Lieferumfang enthalten):
☐ 1 Datenkabel Cat5e-FTP-Patchkabel mit RJ45-Steckern
Voraussetzung:
☐ Batterie muss kompatibel zum Backup-Wechselrichter sein (siehe Planungsleitfaden
„Eigenverbrauchsoptimierung Sunny Backup / Sunny Home Manager“ unter
www.SMA‑Solar.com)
1. Sicherstellen, dass der SBU 2200 spannungsfrei geschaltet ist (siehe Technische Beschreibung
des Sunny Backup-Systems S).
2. Durchführungseinsatz aus der Gehäuseöffnung nehmen („SBU 2200 und Automatic Switch
Box S“ siehe Technische Beschreibung Sunny Backup-Systems S Kapitel 7.5.1).
3. Das Datenkabel in eine Ausrundung des inneren Gummieinsatzes legen. Dabei eine
ausreichende Kabellänge zur Anschlussbuchse SyncOut einplanen.
4. Das Datenkabel von außen in das Gehäuse einführen und in die Anschlussbuchse SyncOut
stecken.
5. Durchführungseinsatz mit Gummieinsatz in die Gehäuseöffnung einsetzen.
6. Das Datenkabel an den Eingang des Kommunikations-Anschlusses der Batterie anschließen
(siehe Installationsanleitung der Lithium-Ionen-Batterie).
7. Sicherstellen, dass der Kommunikationsbus an der Batterie abgeschlossen ist.
