GEFAHR
Achtung: hohe Ströme! Wenn die DC-Klemmen beim Anschluss vertauscht
werden, werden hohe Ströme in den Leitern erzeugt, die Stromschlaggefahren
bergen können.
Verfahren
• Schalten Sie die DC-Schalter und die AC-Leistungstrenner auf AUS.
GEFAHR
Die PV-Leiter sind auch nach Schalten des DC-Schalters in der Stringbox auf AUS
noch geladen, da sie mit Spannung von den PV-Module versorgt werden. Schalten
Sie den dezentralen DC-Schalter immer auf AUS und warten Sie, bis die PV-Module
keinen Strom mehr zuführen.
• Entfernen Sie die PV-Stecker.
• Prüfen Sie mit einem Spannungsmessgerät, ob die Klemmen entladen sind.
• Trennen Sie die Leiter von der Klemmenleiste.
• Schließen Sie die Leiter an die richtige Klemmenleiste an.
• Testen Sie die Polarität mit einem Spannungsmessgerät, bevor Sie die DC-Schalter und
die AC-Leistungstrenner auf EIN stellen.
2.4.3.4. Position der Drahtbrücke für die Konfiguration der
Systemerdung
Die Drahtbrücke über der - NEG-Klemme im Kundenanschlussbereich überwacht den
Aufbau des DC-Anschlusses entsprechend der Erdungskonfiguration. Im Lieferzustand ist
die Drahtbrücke für einen ungeerdeten String positioniert. Abhängig von den
Anforderungen des Modulherstellers muss die Drahtbrücke abgezogen und korrekt
positioniert werden, um mit der Erdung der DC-Leiter übereinzustimmen.
Bei Abweichungen wird die folgende Meldung im Display angezeigt: „Sicherungsfehler“

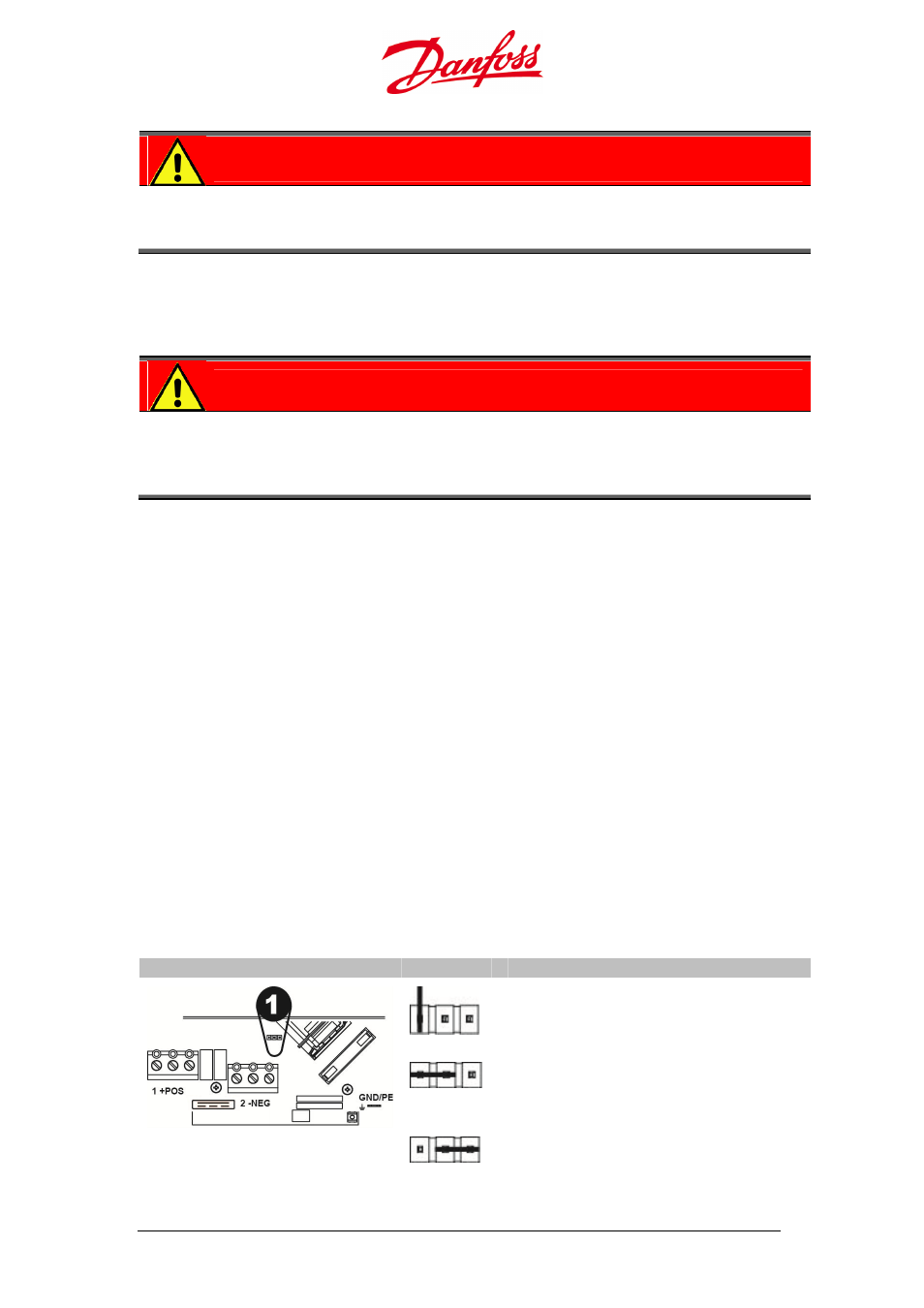

Tabelle 2.4.1: Position der Drahtbrücke für die Erdungskonfiguration
Anschlussbereich
Draufsicht
System
Ungeerdete PV-Stringkonfiguration: Es
besteht keine Verbindung zwischen den
Stiften.
Positiv geerdete PV-Stringkonfiguration:
Die Drahtbrücke schließt die beiden Stifte
ganz links kurz.
Negativ geerdete PV-Stringkonfiguration:
Die Drahtbrücke schließt die beiden Stifte
ganz rechts kurz.
