Installationsanleitung
Serie DLX L00410622-01
2.4.4 AC-Anschlüsse (Netz)
Die AC-Anschlüsse schließen Verdrahtung vom AC-Verteiler über einen oder mehrere
Leistungstrenner zur AC-Klemmenleiste des Wechselrichters ein.
Stellen Sie sicher, dass die technischen Daten des AC-Netzes mit den
Wechselrichterkenndaten kompatibel sind, bevor Sie den Wechselrichter an das Netz
anschließen:
• Einphasig
• Spannungsbereich (184-276 V
AC
)
• Frequenzbereich (50 Hz ±5 Hz)
GEFAHR
Schalten Sie den AC-Leitungstrenner vor Anschluss des Wechselrichters an das AC-
Netz aus, um Stromschlag zu verhindern.
Die Serie DLX besteht aus Wechselrichtern mit einphasigem Ausgang, die so ausgelegt
sind, dass sie an ein dreiphasiges Netz angeschlossen werden können. Werden mehrere
Wechselrichter zusammen angeschlossen, müssen sie gleichmäßig zwischen den
Netzphasen verteilt werden.
Einphasiger Ausgang

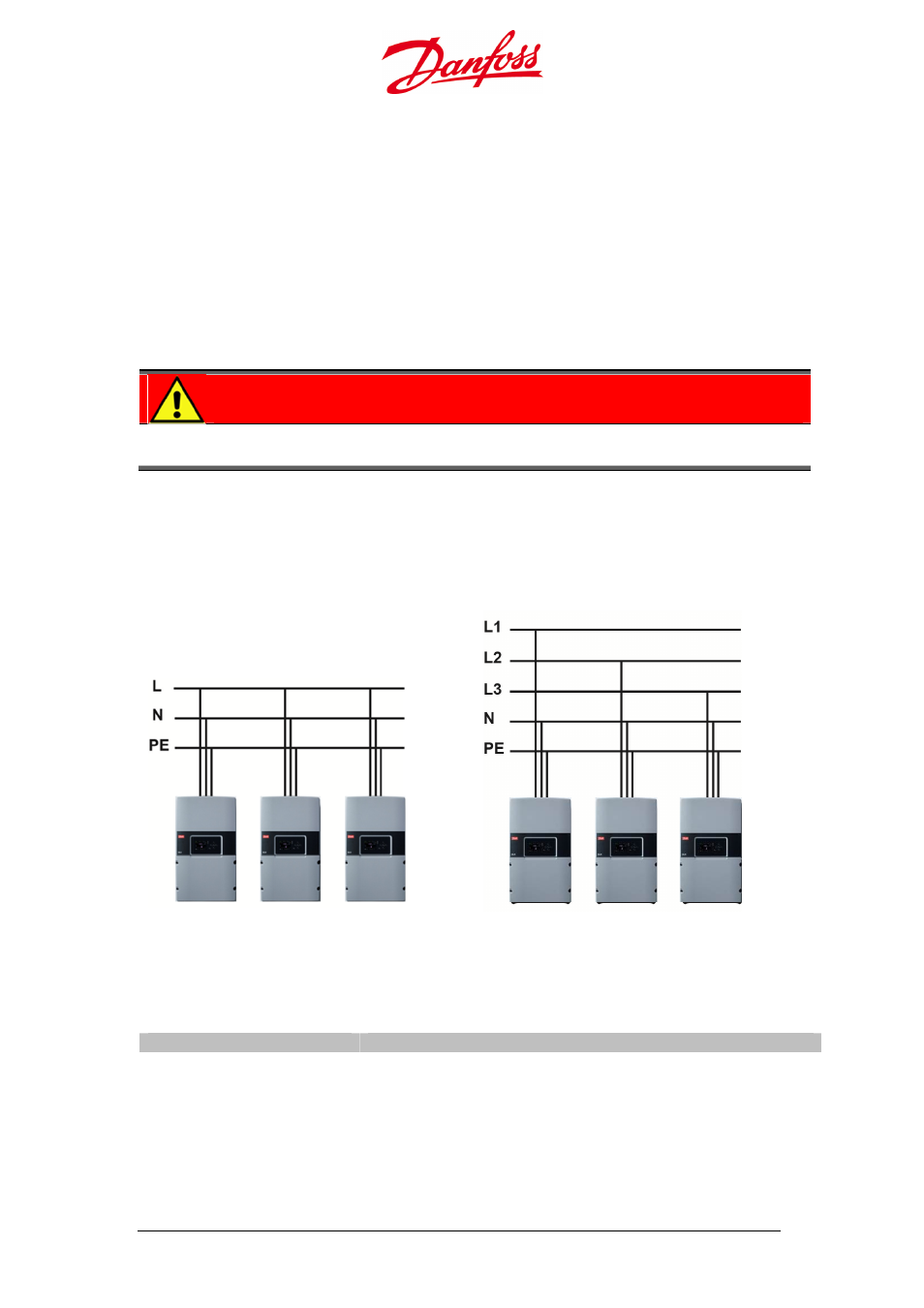

Abbildung 2.4.9: Beispiel für AC-Anschlüsse des
Wechselrichters
Dreiphasiger Ausgang
Tabelle 2.4.2: Die verschiedenen AC-Leiter
Begriff (Abkürzung)
Beschreibung
Phasenleiter (L1/L2/L3)
Die ungeerdeten stromführenden Leiter, die den Strom zur Last
führen.
Neutralleiter (N)
In einem einphasigen System ist der Neutralleiter ein
Stromkreisleiter, der den gleichen Strom wie die ungeerdeten
Phasenleiter führt.
PE-Leiter (Schutzerde)
Ein Strompfad zu Masse, ausgelegt, Fehlerströme (Erdschlussströme)
zu führen.
